[PEV]組立説明書
<部品一覧図・2>
目次
フロー図
1
→
2
→
3
→
4
→
5
→
6
→
7
→
8
→
9
→
10
→
11
→
12
→
13
部品一覧
<1>
<2>
<6> モーター駆動の組付け
部品名

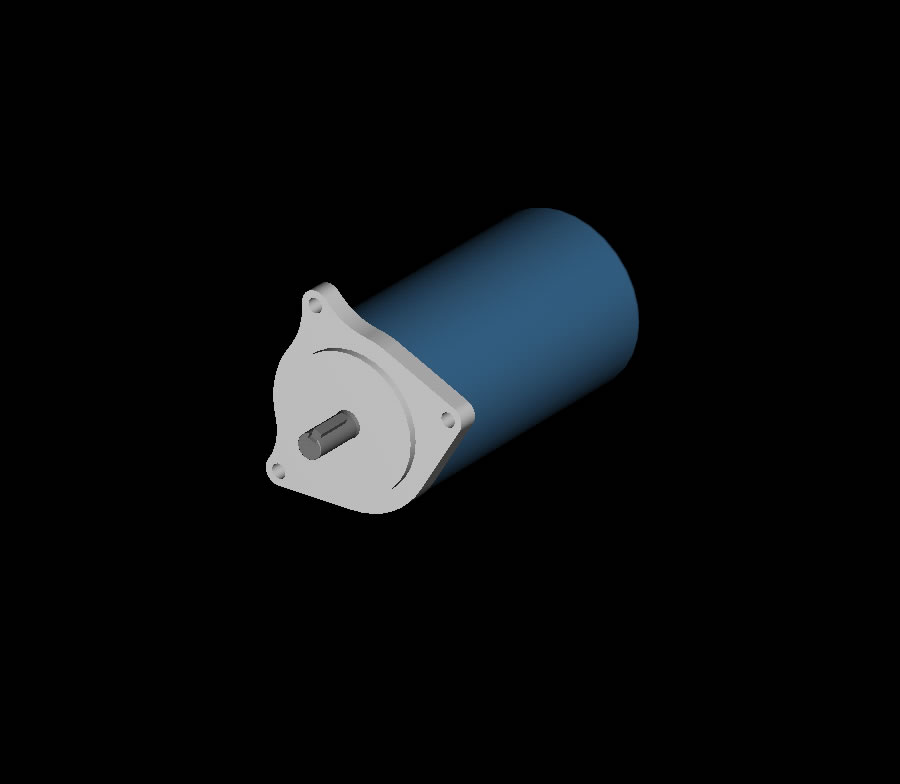

モーター
数量
1
部品名

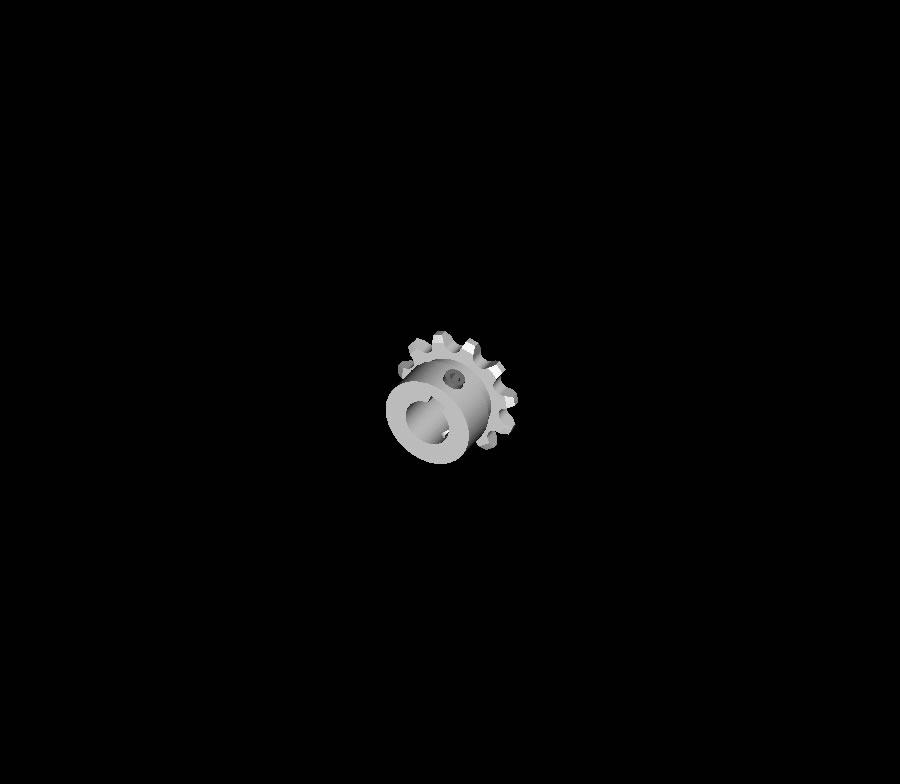

スプロケット 11t
数量
1
部品名

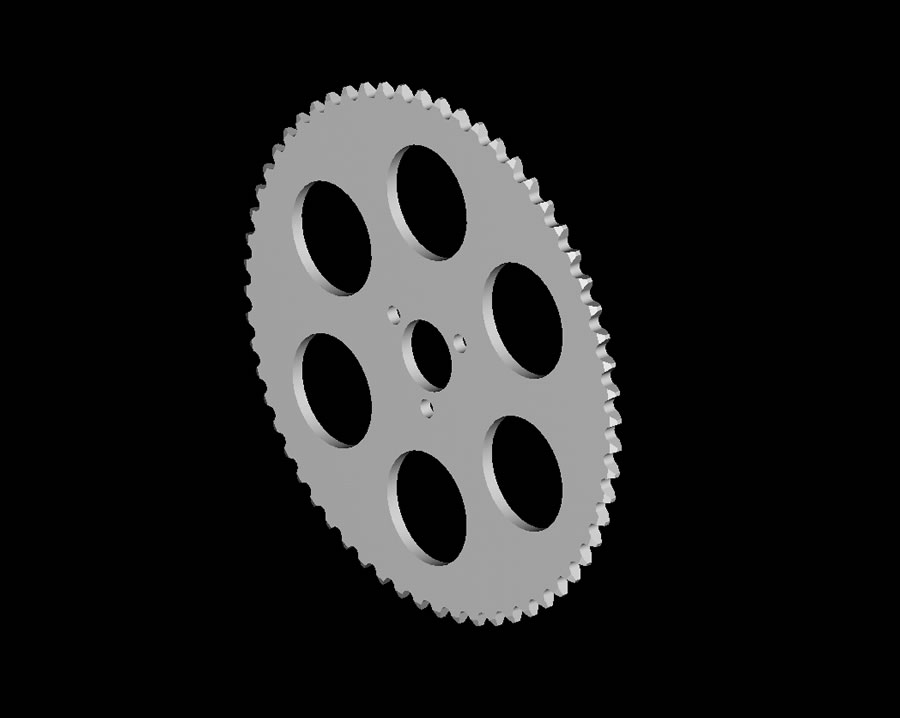

スプロケット 60t
数量
1
部品名

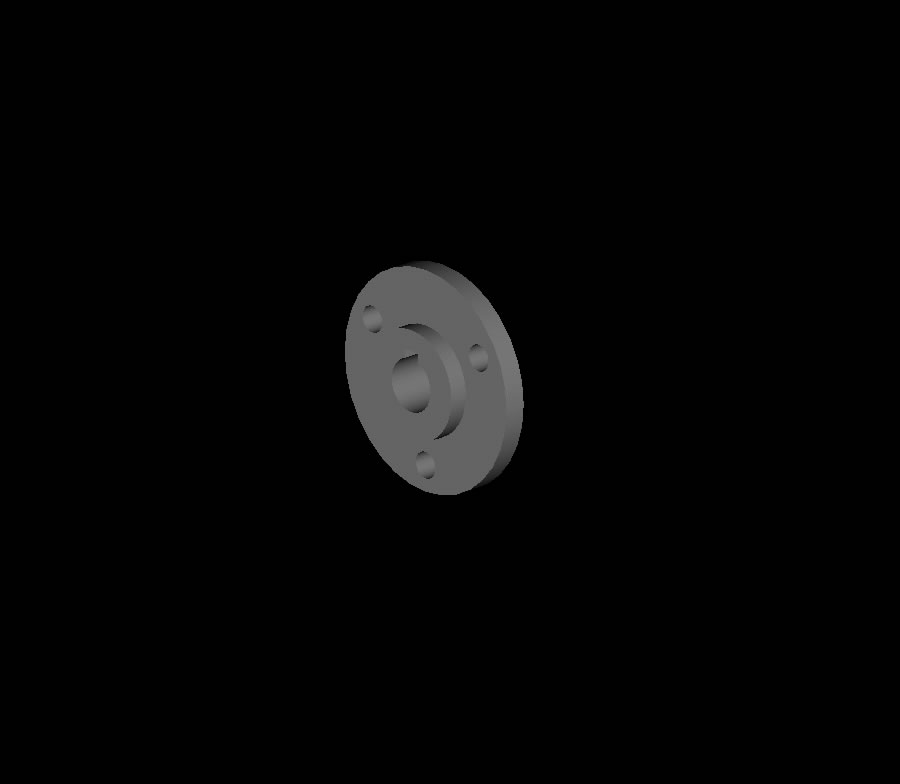

スプロケットホルダー
数量
1
部品名

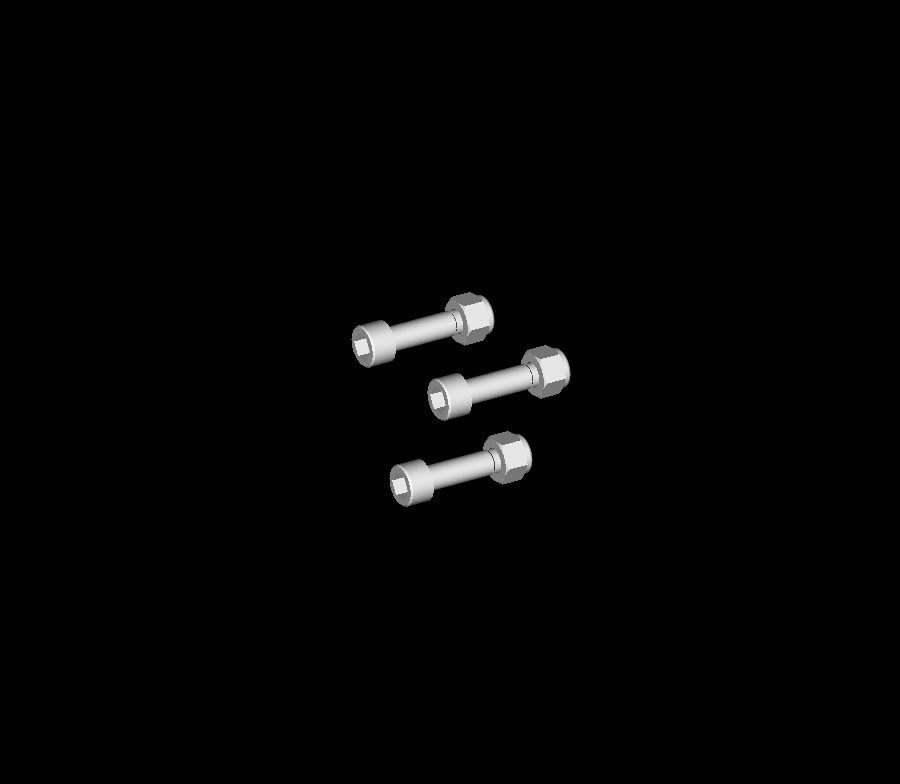

M6 ボルト・Nナット
数量
3
【図をクリックすると拡大します】
<7> ホイール&ブレーキ組付け
部品名
タイヤ・ホイール
数量
4
部品名
ベアリング
数量
部品名
ローターホルダー
数量
部品名
ホイールアウターパネル
数量
4
部品名

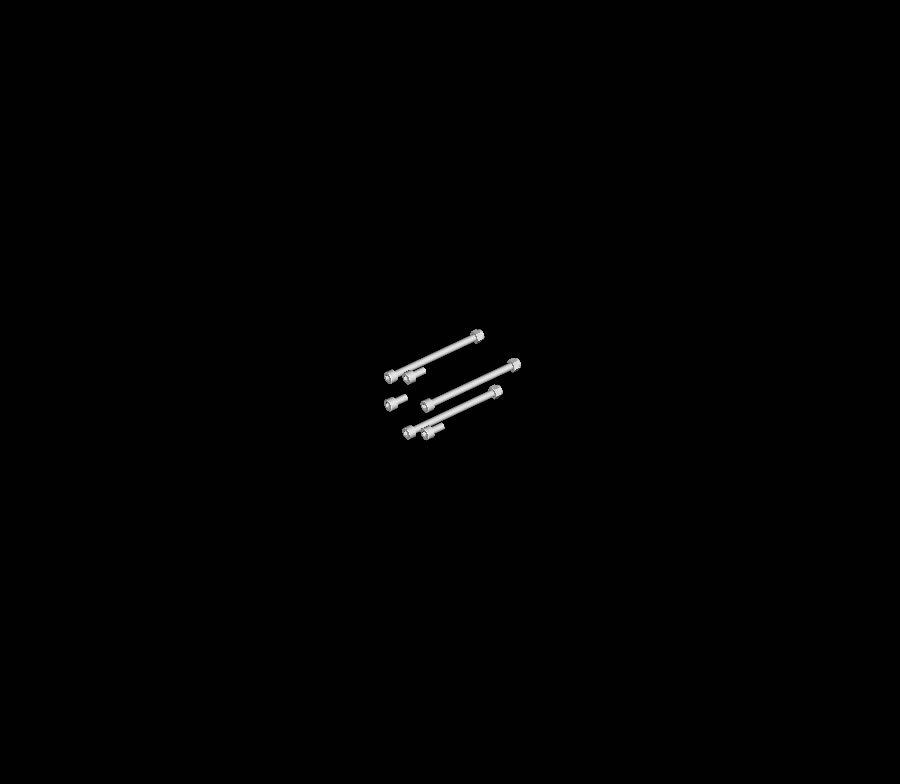

M5 ボルト・Nナット
数量
12
部品名

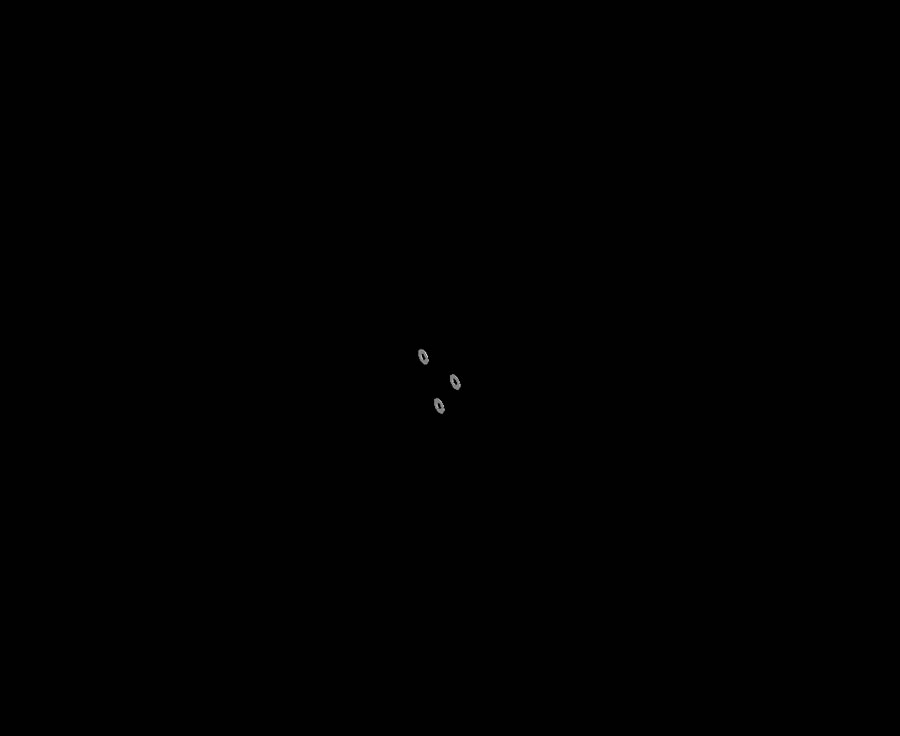

M5ワッシャ
数量
部品名

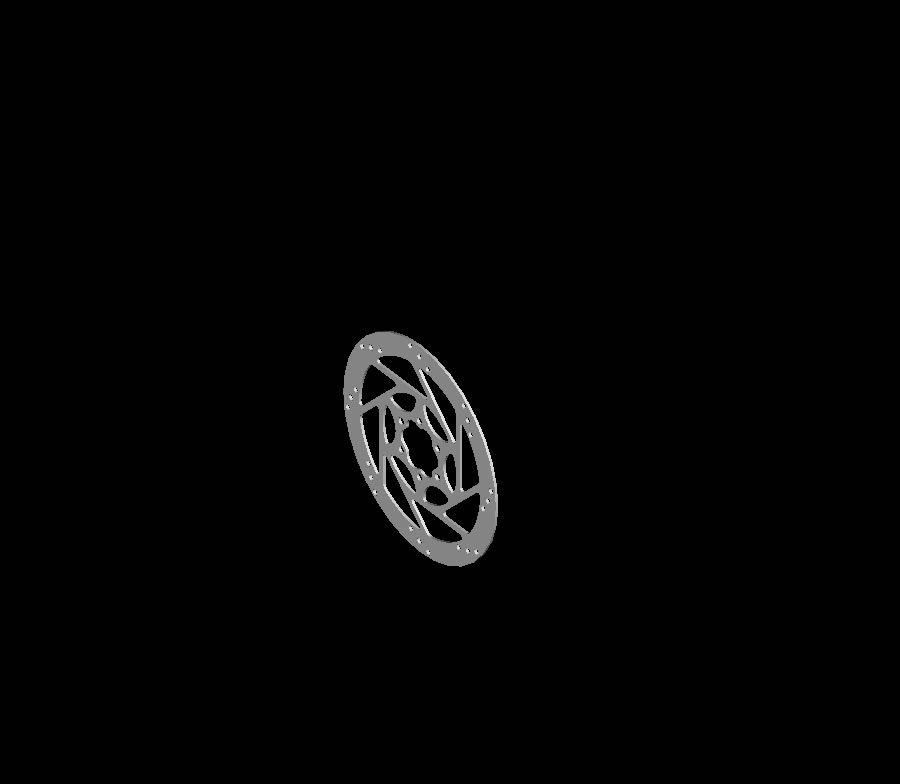

ディスクローター
数量
4
部品名

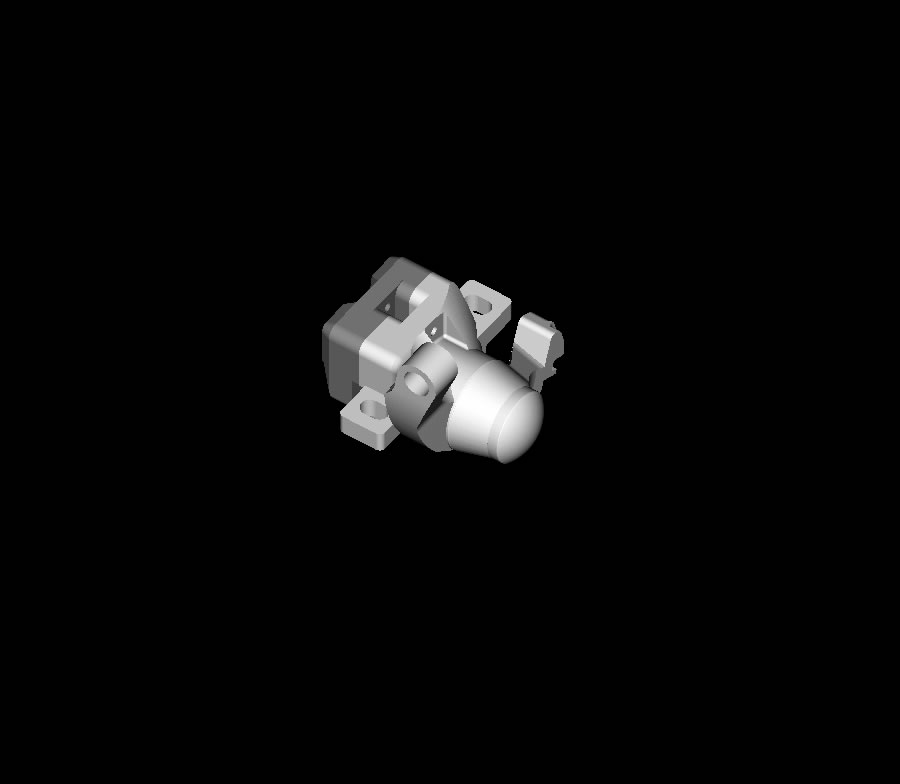

ブレーキキャリパー
数量
4
部品名

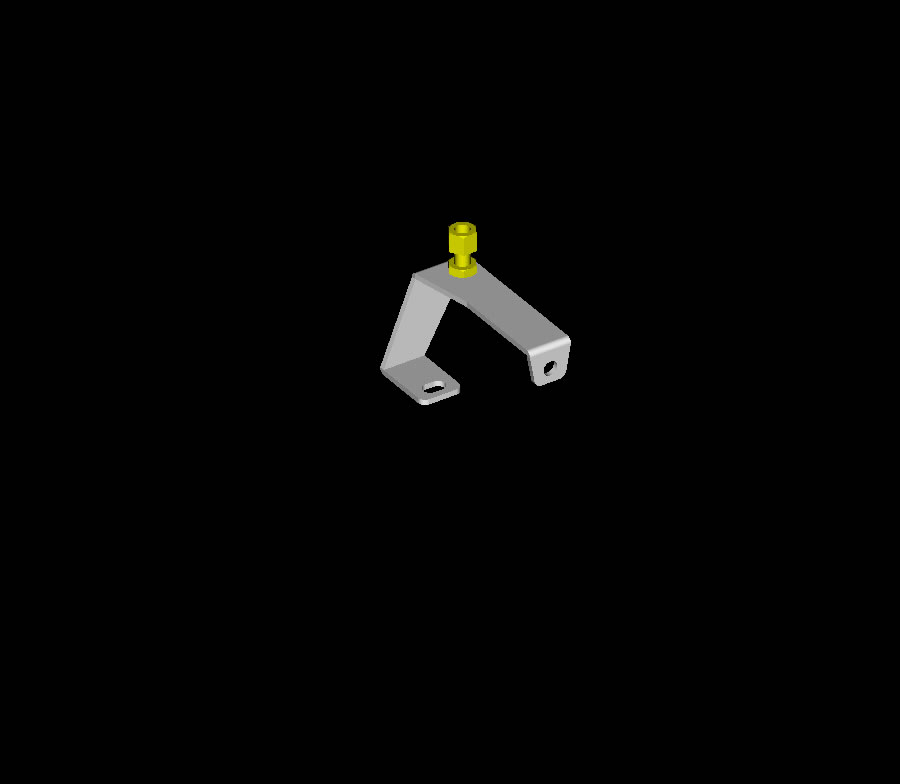

キャリパーワイヤーブラケット
数量
4
部品名
キャリパーホルダー
数量
部品名
M6×20 ボルト・ナット
数量
4
【図をクリックすると拡大します】

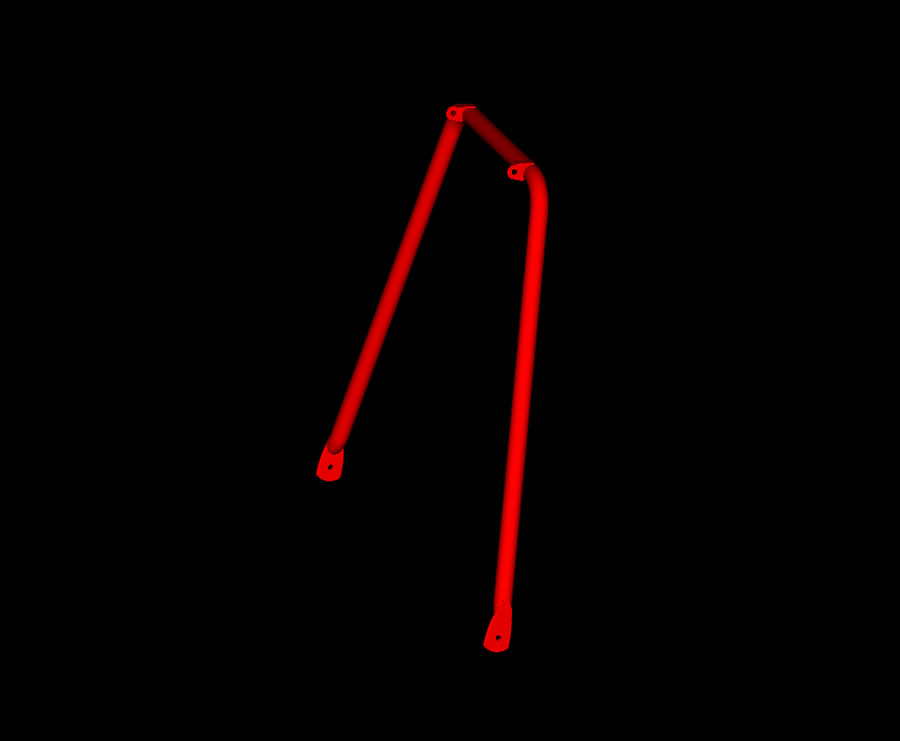

<8> シート取付け

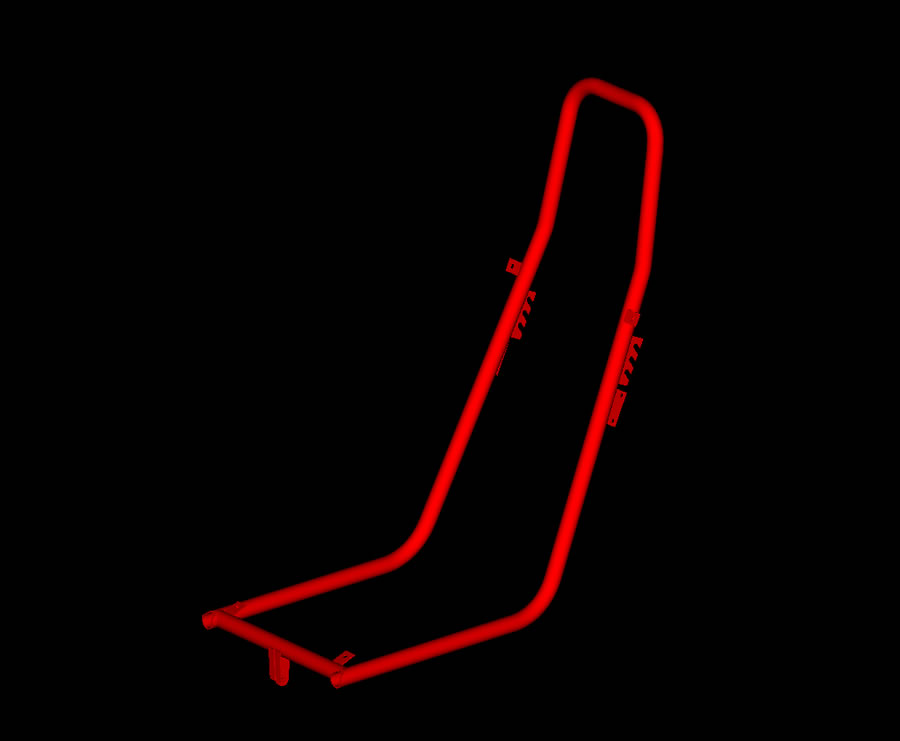

部品名
シートパイプ1
数量
1
部品名
シートパイプ2
数量
1
部品名

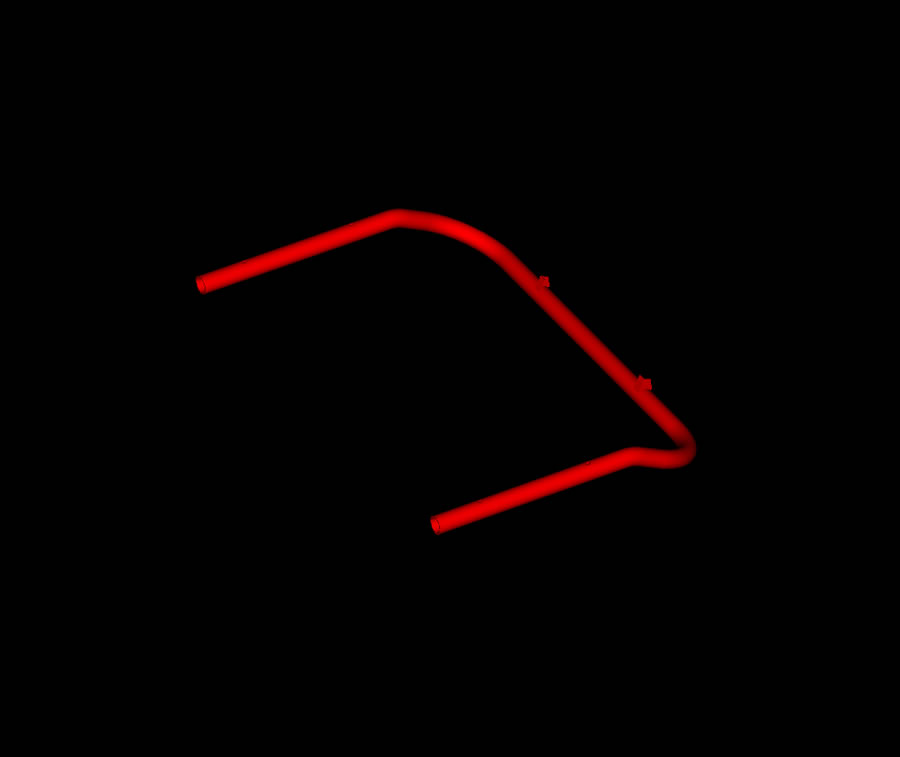

アームレストパイプ
数量
1
部品名

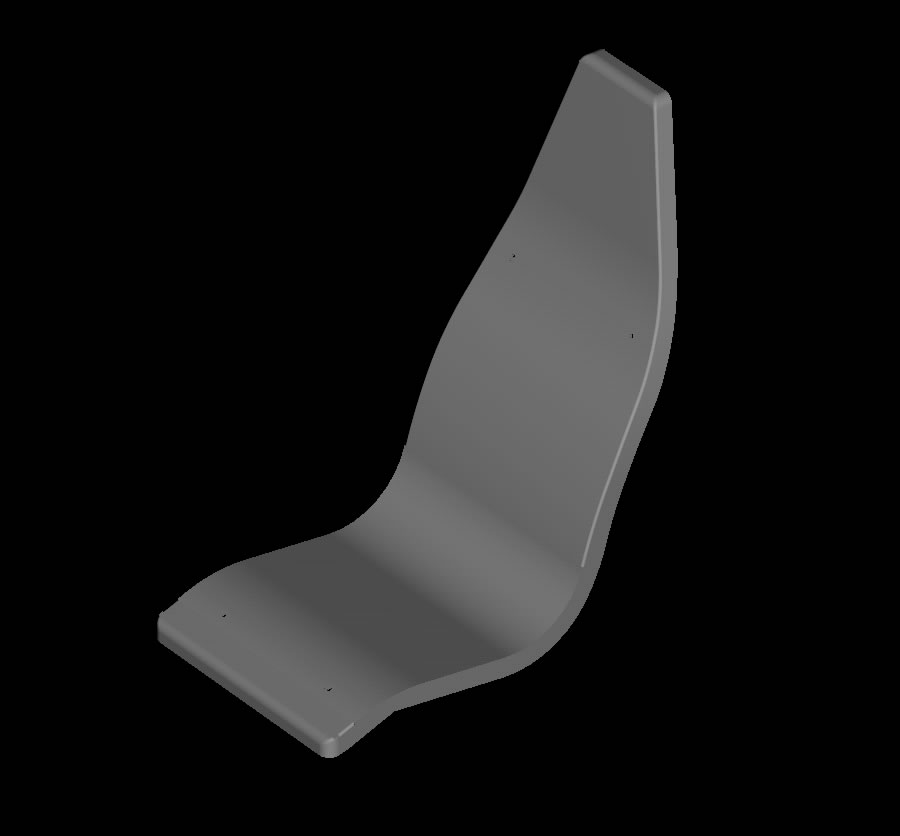

シート
数量
1

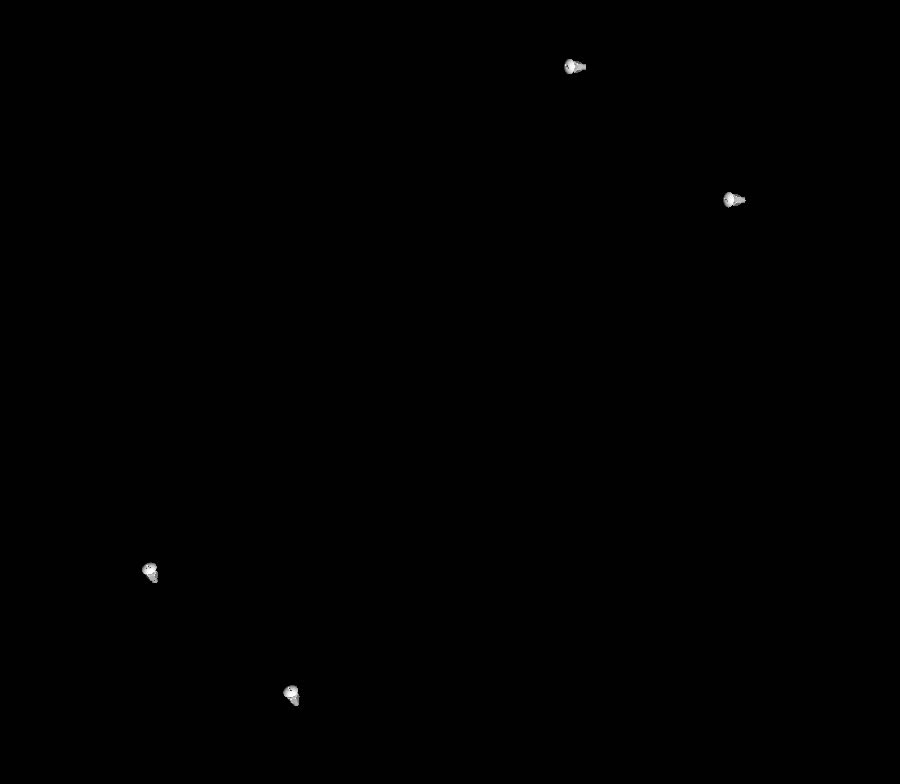

部品名
M5 トラス・Nナット
数量
4
部品名

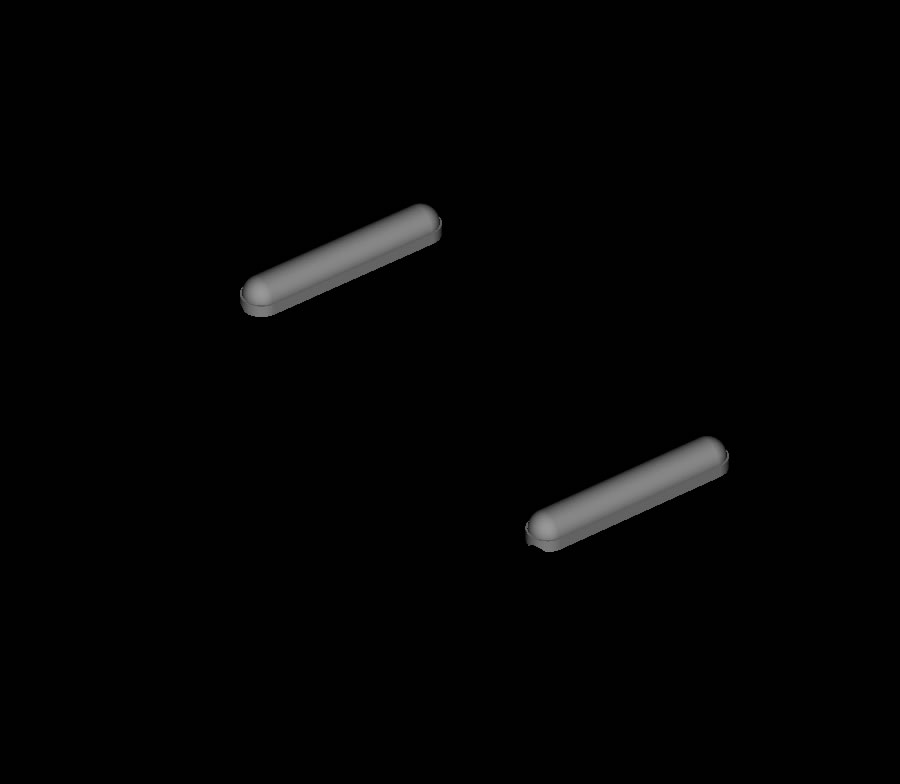

アームレスト
数量
2

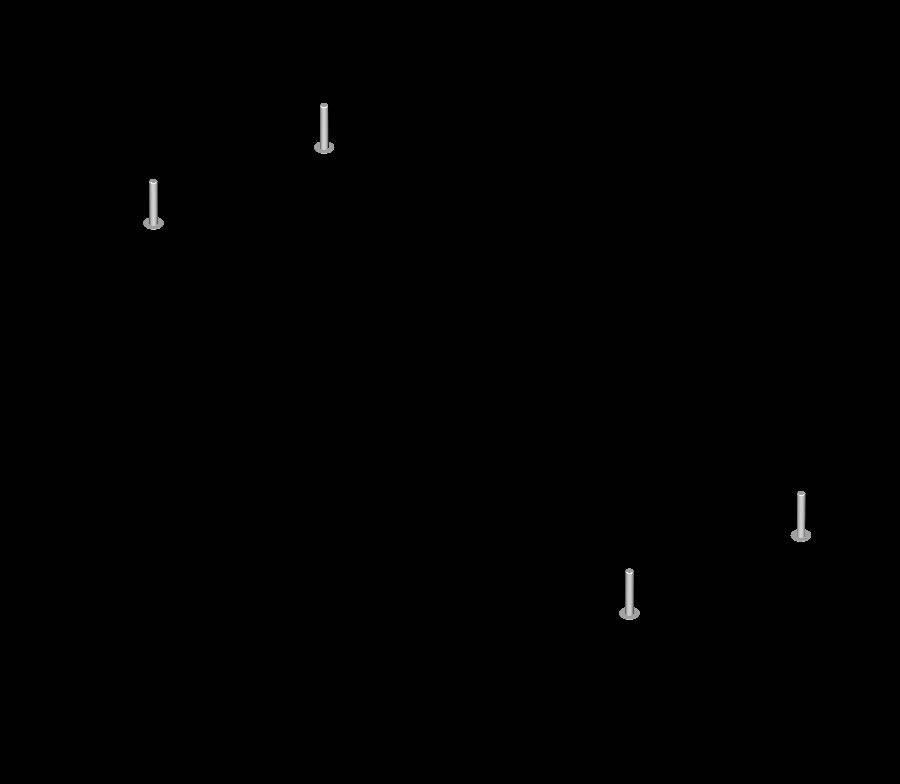

部品名
M5トラスネジ
数量
4

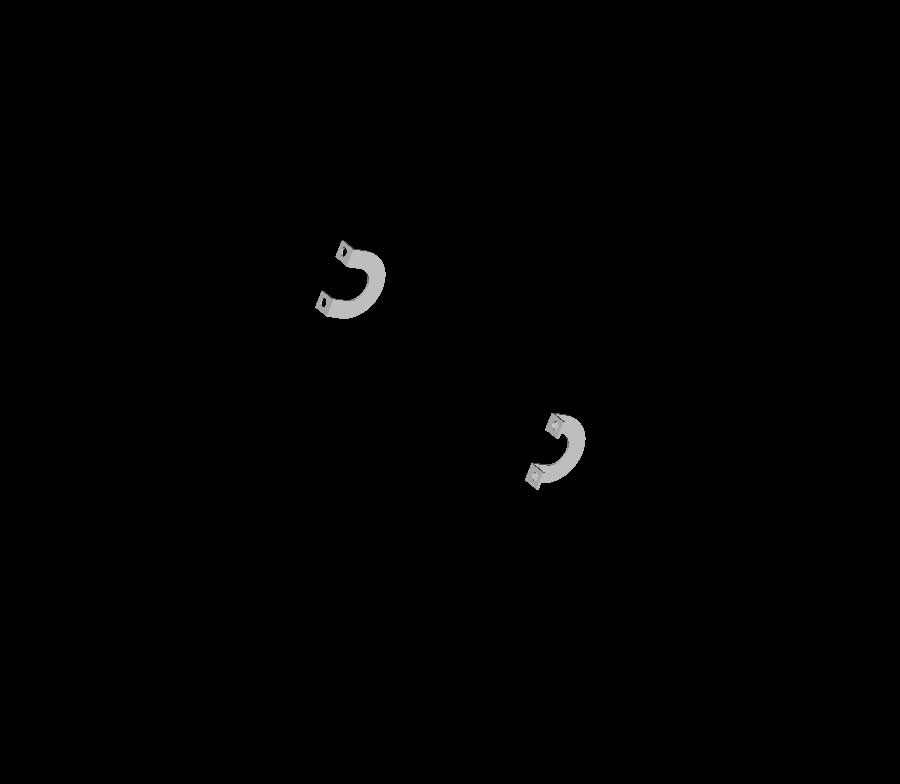

部品名
アームレストブラケット
数量
2

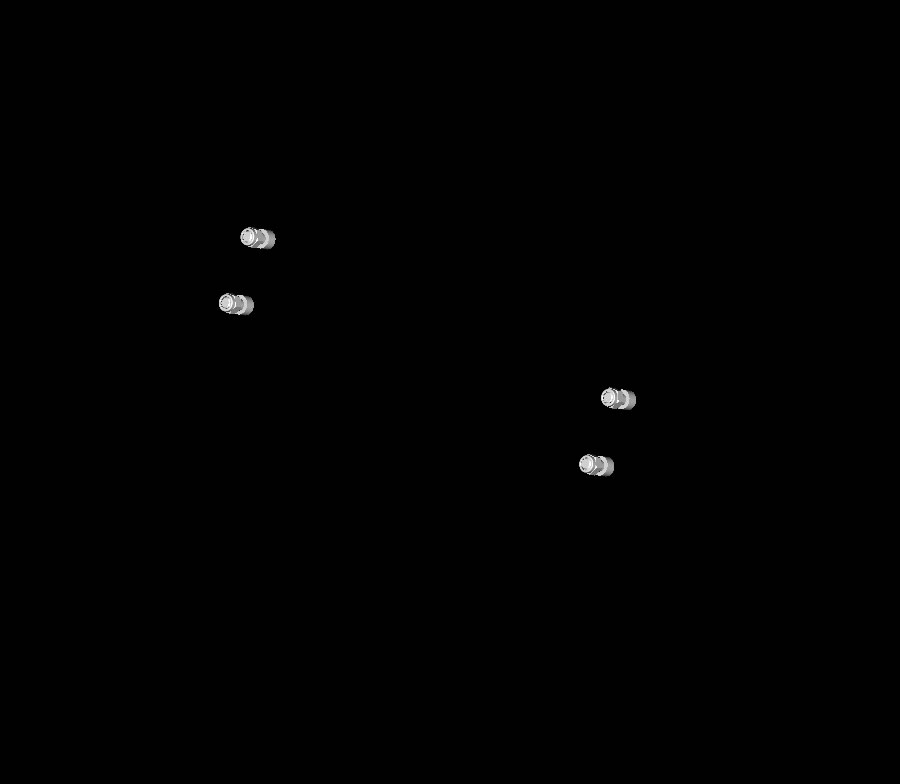

部品名
M5ボルト・ナット
数量
4
【図をクリックすると拡大します】
<9>メーターパネル組付け
部品名

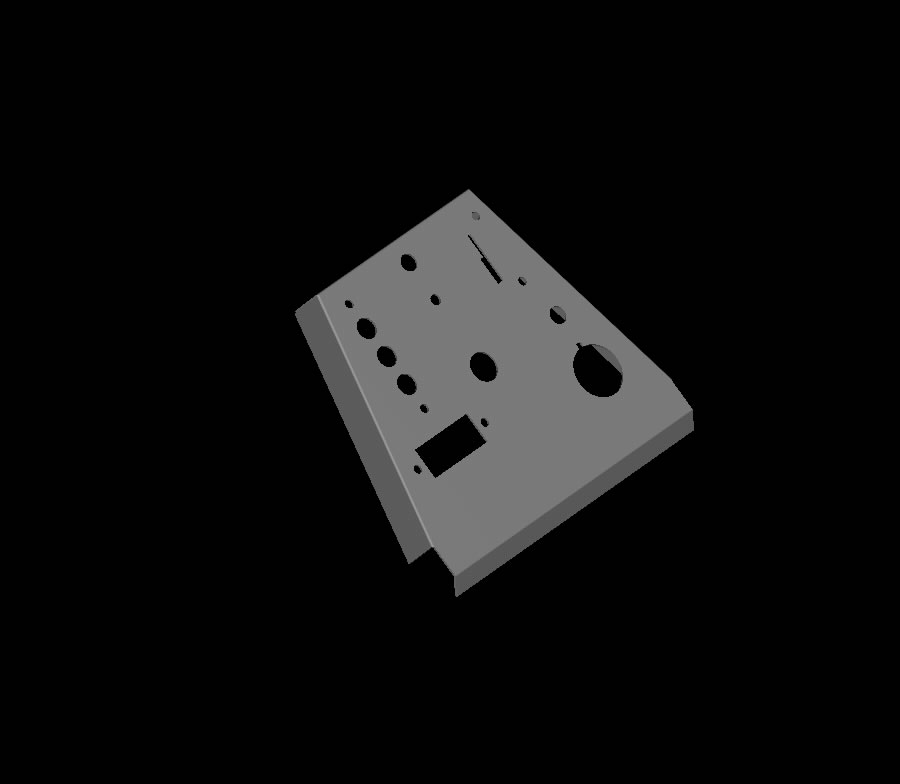

メーターパネル
数量
1
部品名
メインスイッチ(キー)
数量
1
部品名
チャージメーター
数量
1

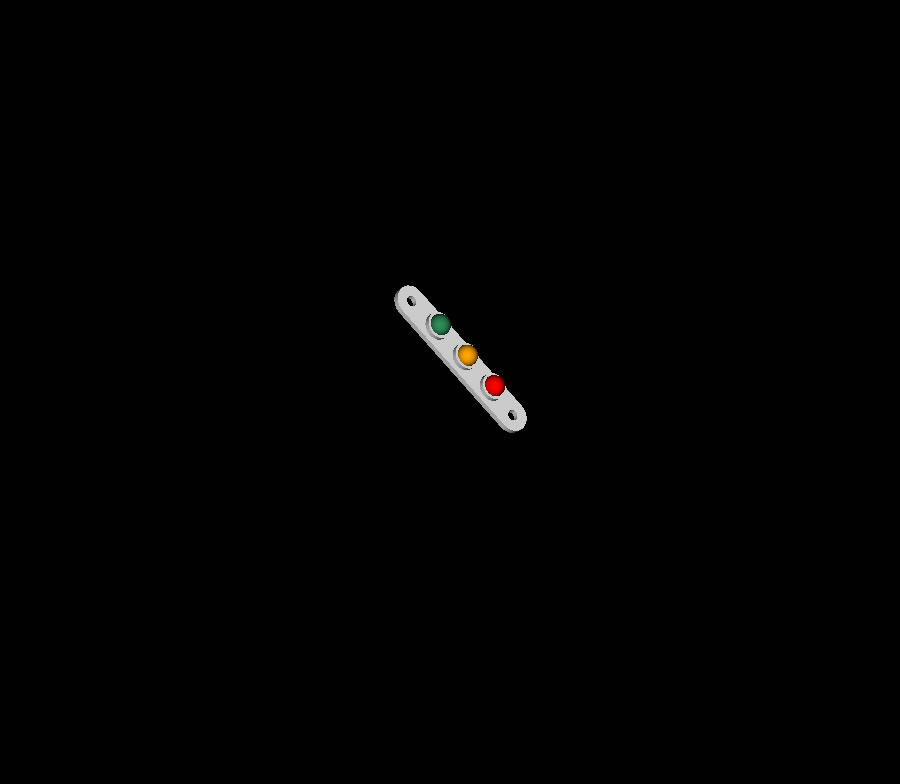

部品名
バッテリー残量ランプ
数量
1
部品名
ウインカーパイロット
数量
1
部品名
メインスイッチランプ
数量
1
部品名

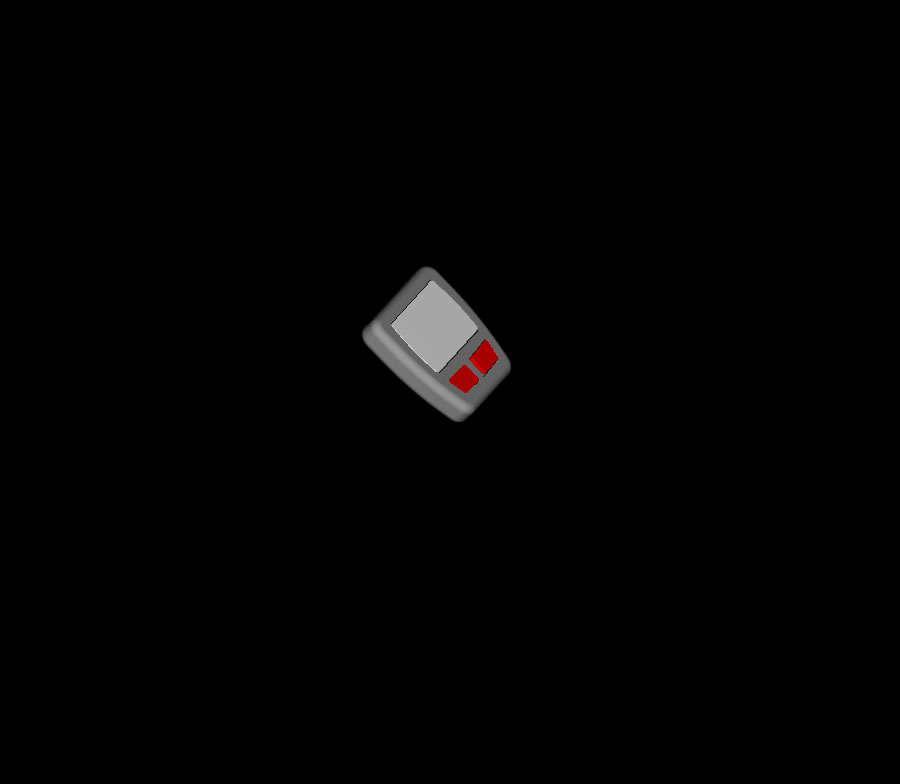

スピードメーター
数量
1
部品名

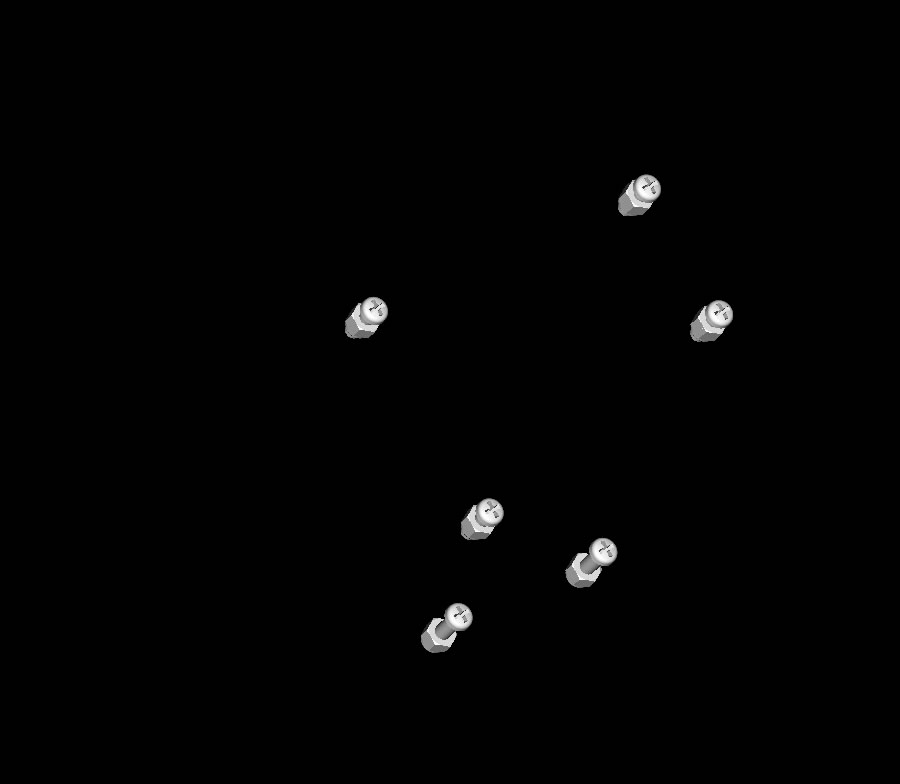

M4 ナベネジ・Nナット
数量
2
部品名
M5トラス・Nナット
数量
部品名
M4六角ネジ
数量
部品名
スピードメーター取付けカラー
数量
部品名
M5ワッシャ20φ
数量
部品名
シフトレバープレート
数量
1
部品名
シフトレバー
数量
1
部品名
シフトノブ
数量
1

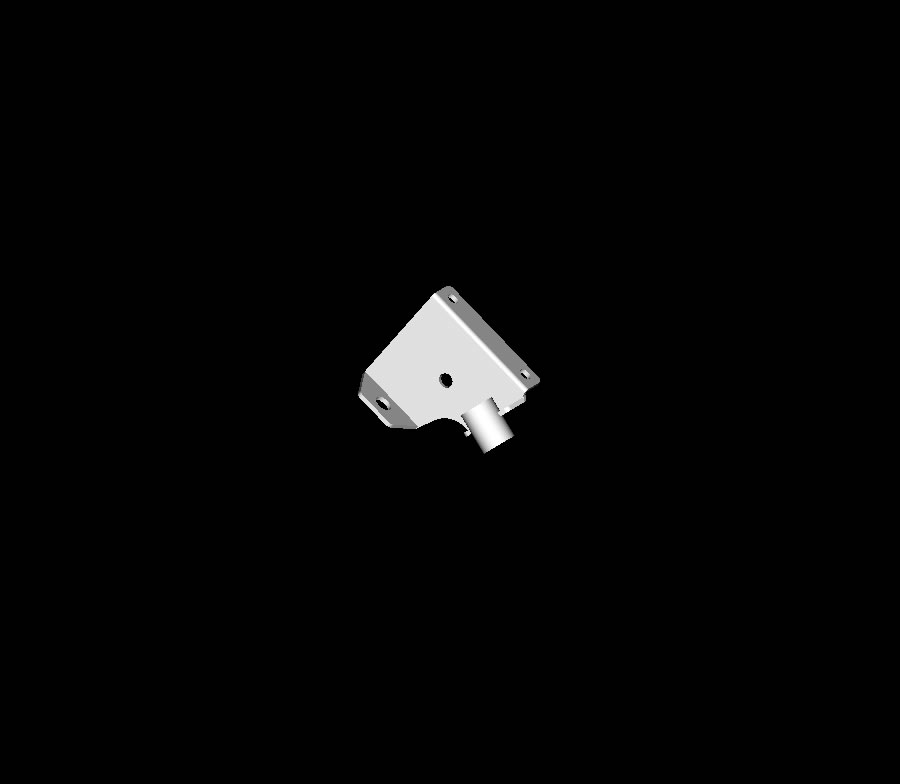

部品名
スピードメーターベース
数量
【図をクリックすると拡大します】

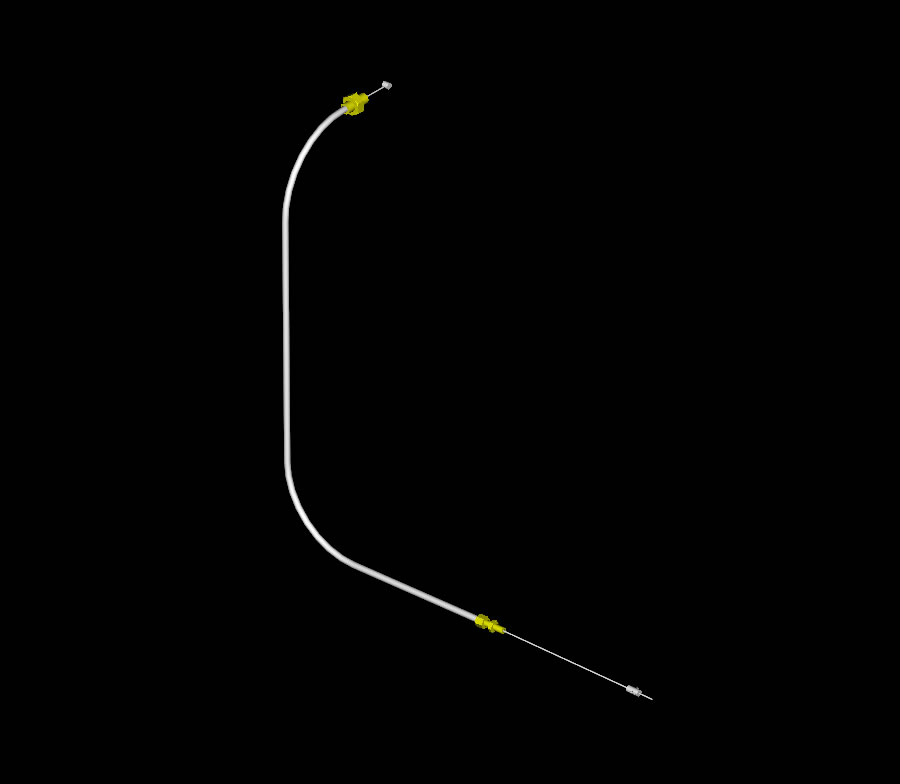

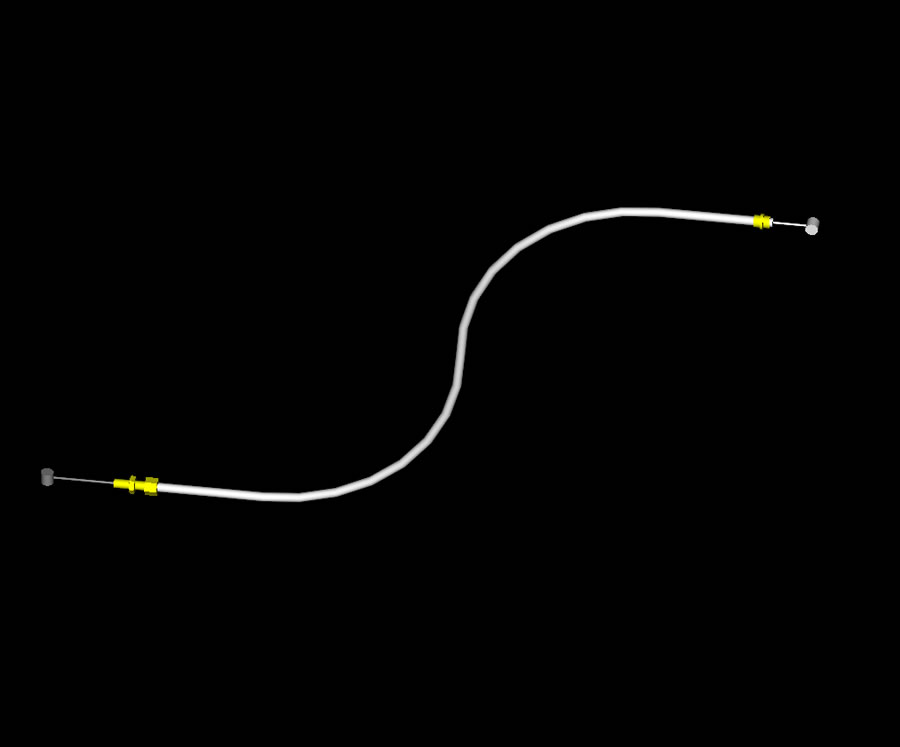

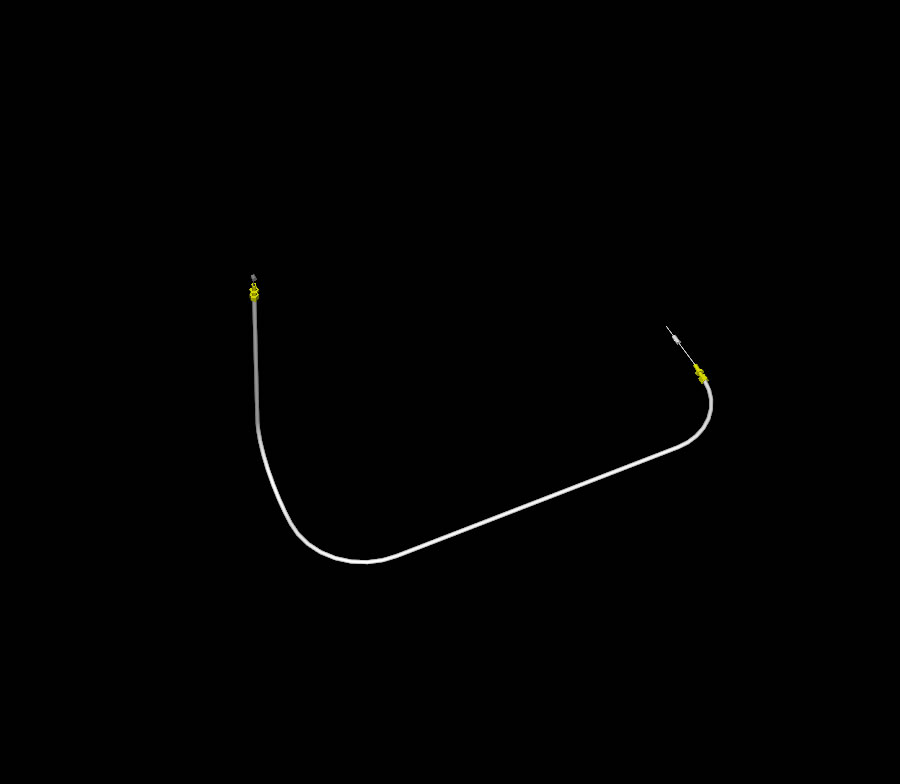

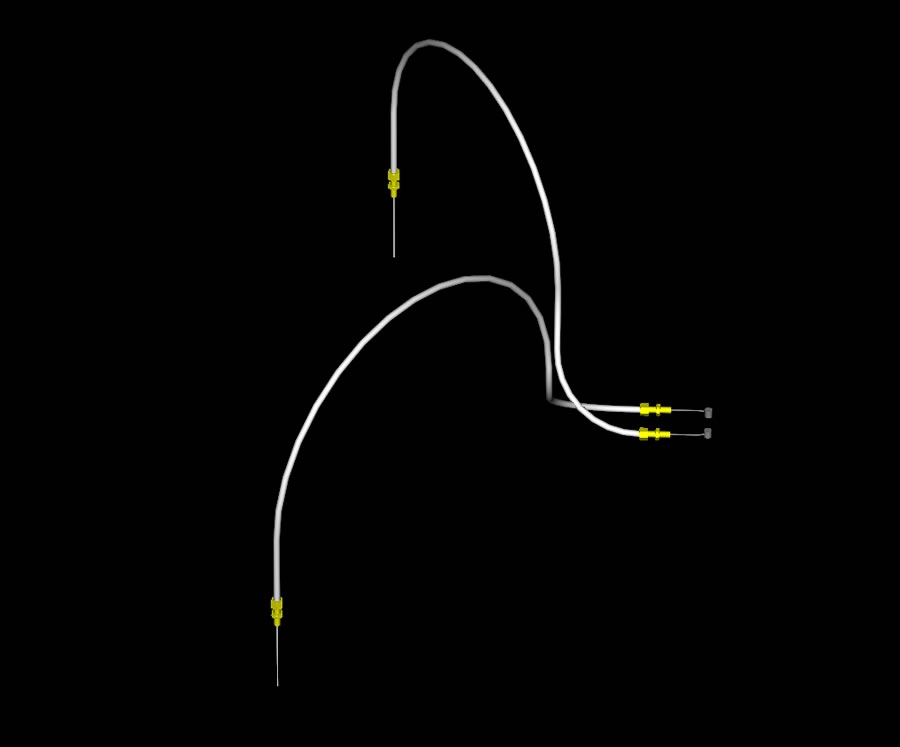

<10>ワイヤー取付け
部品名
ブレーキワイヤー(1ST)
数量
2
部品名
ブレーキワイヤー(2ND)
数量
4
部品名
イコライザー アウター
数量
2
部品名
イコライザー インナー
数量
2
部品名
ワイヤー調整ネジA
数量
2
部品名

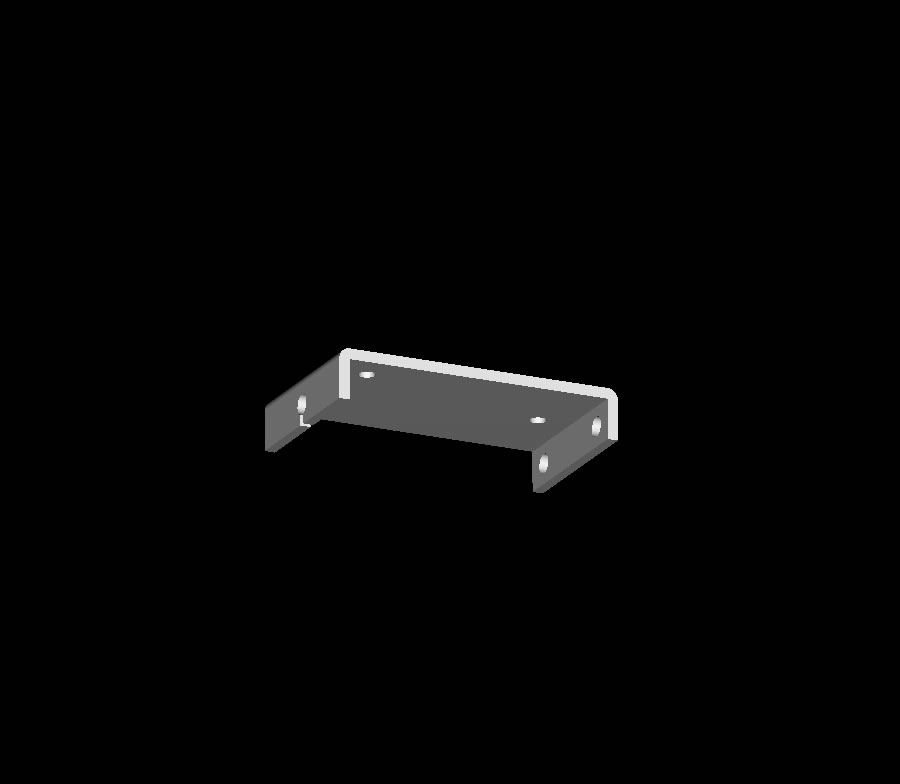

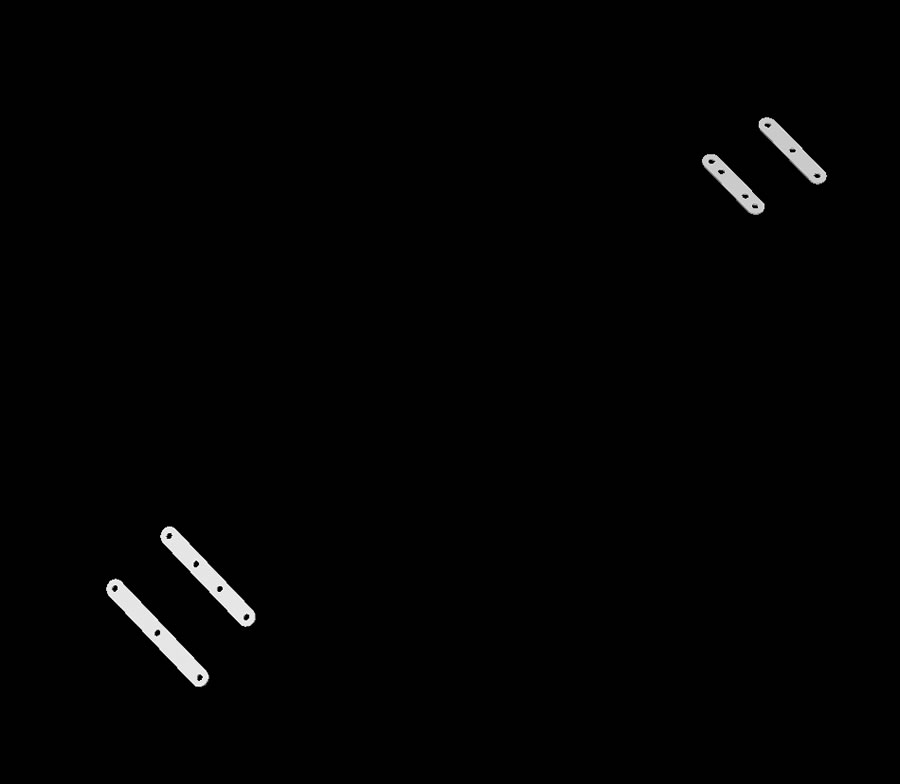

イコライザー 取付け金具(4種)
数量
4
部品名
M5タッピングビス
数量
8
部品名
アクセルワイヤー
数量
1
部品名
ワイヤー調整ネジB
数量
4
部品名
サーキュラスリーブ
数量
2
部品名
ワイヤージョイント
数量
1
部品名
シフトワイヤー
数量
1
【図をクリックすると拡大します】
<11>バスケット・ランプ類取付け
使用部品
数量
バスケット取付けパイプ(3種)
3
バスケット取付けパネル(2種)
2
パイプ固定プレート
4
M5×30 トラスネジ
16
M5 Nナット
16
使用部品
数量
ヘッドライト
2
ウインカーランプ
2
取付けパーツ
2
使用部品
数量
テール コンビネーションランプ
1
取付トリツけパネル
1
Uボルト
2
M6 タッピングビス
4
M6 Nナット
2
【図をクリックすると拡大します】
