[PEV]組立説明書 <2> ステアリング組付け
SEV/Society of Electric Vehicle
目次 フロー図 10 11 12 13  部品一覧<1> <2>
 @シャフト組付け
作業コード:2-1-1・2
 作業コード:2-1-1
・2

作業コード:2-1-3
 作業コード:2-1-3

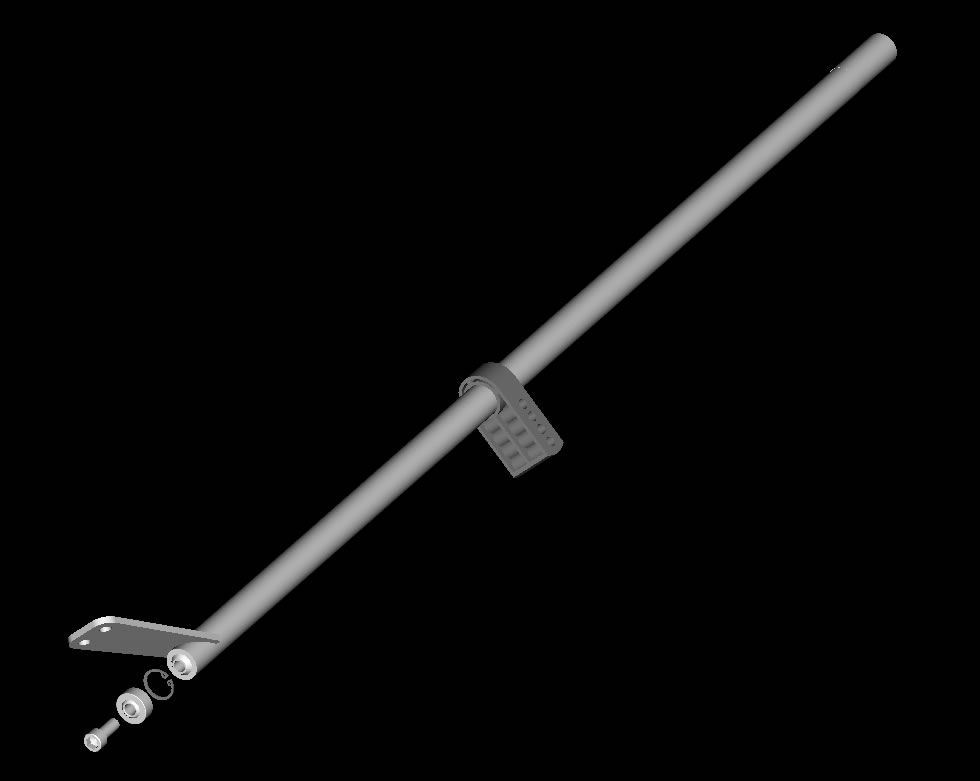

ステアリングシャフト の中間に ホルダー(プラスチック製)を差し込んでおく。
ステアリングシャフトの先端に C型止輪 を間に入れ、球面軸受 を M8ボルト で取付ける。

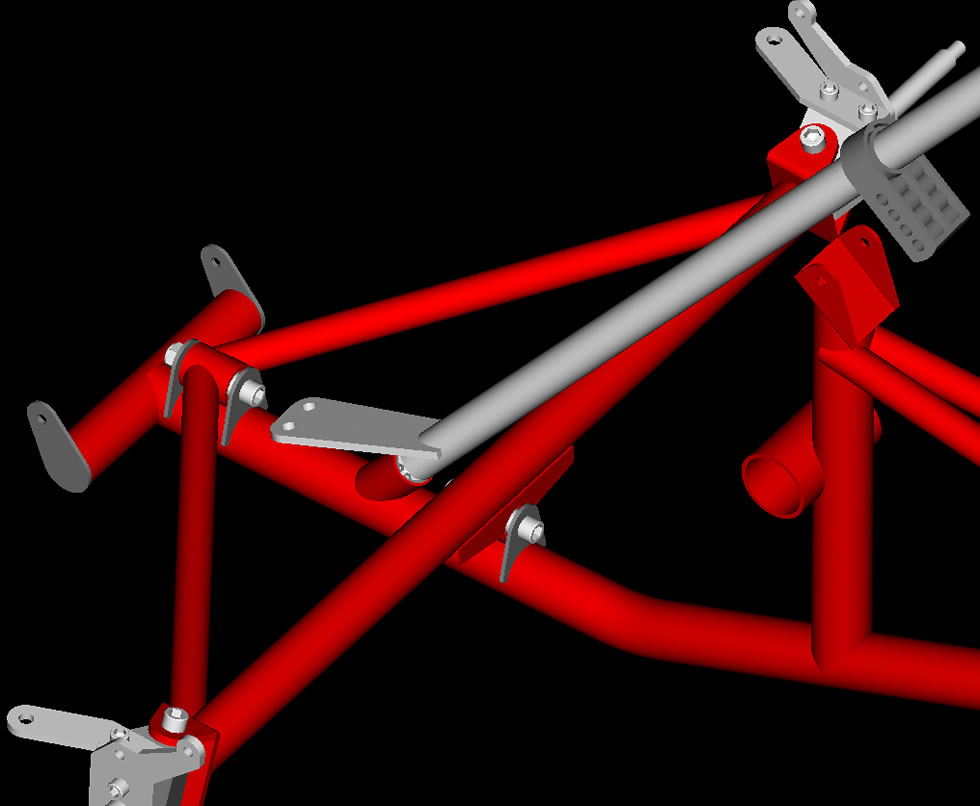

フレーム の ステアリングシャフト軸受ホルダー に 球面軸受 を入れ、シャフト を少し傾け(約9度)、出来た隙間から C型止輪を操作して溝に入れ、球面軸受を固定する。
使用部品
数量
ステアリングシャフト
1
ステアリングシャフト ホルダー
1
C型穴用止輪22φ
1
M8球面軸受
1
M8×20 ボルト
1
作業コード:2-1-4
 作業コード:2-1-4

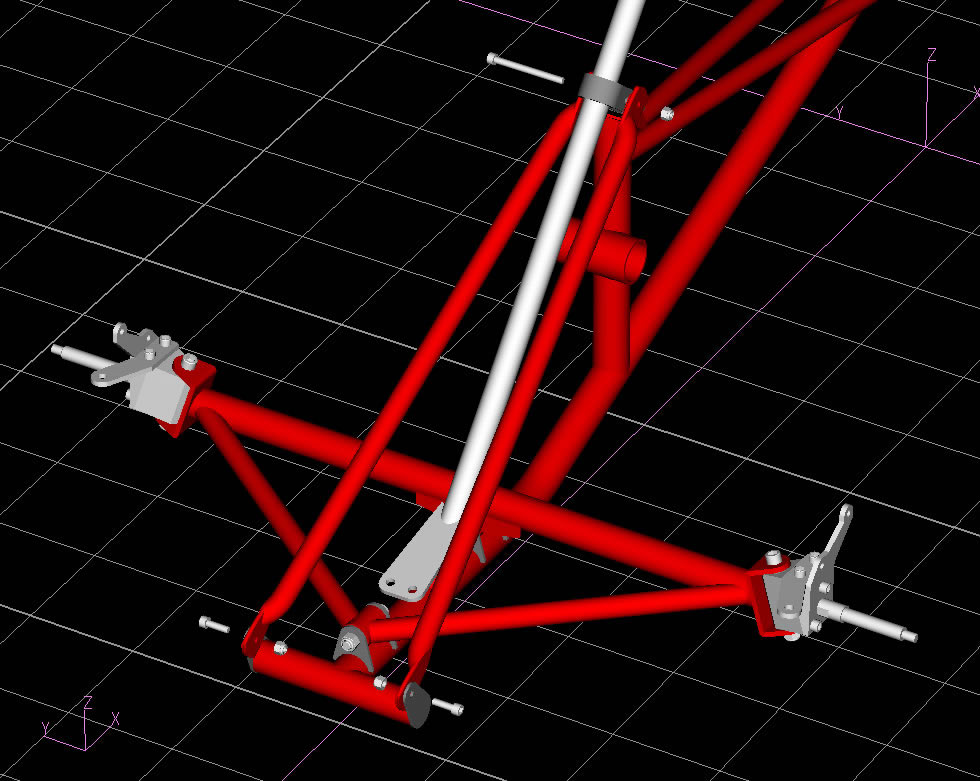

ステアリングシャフトホルダー と サブフレーム を フレーム の ブラケット に M6ボルト・Nナット で取付ける。

使用部品
数量
サブフレーム
2
M6×65 ボルト
1
M6×20 ボルト
2
M6 Nナット
3
【図をクリックすると拡大します】
 Aハンドル組付け
作業コード:2-2-1
 作業コード:2-2-1

作業コード:2-2-2
 作業コード:2-2-2

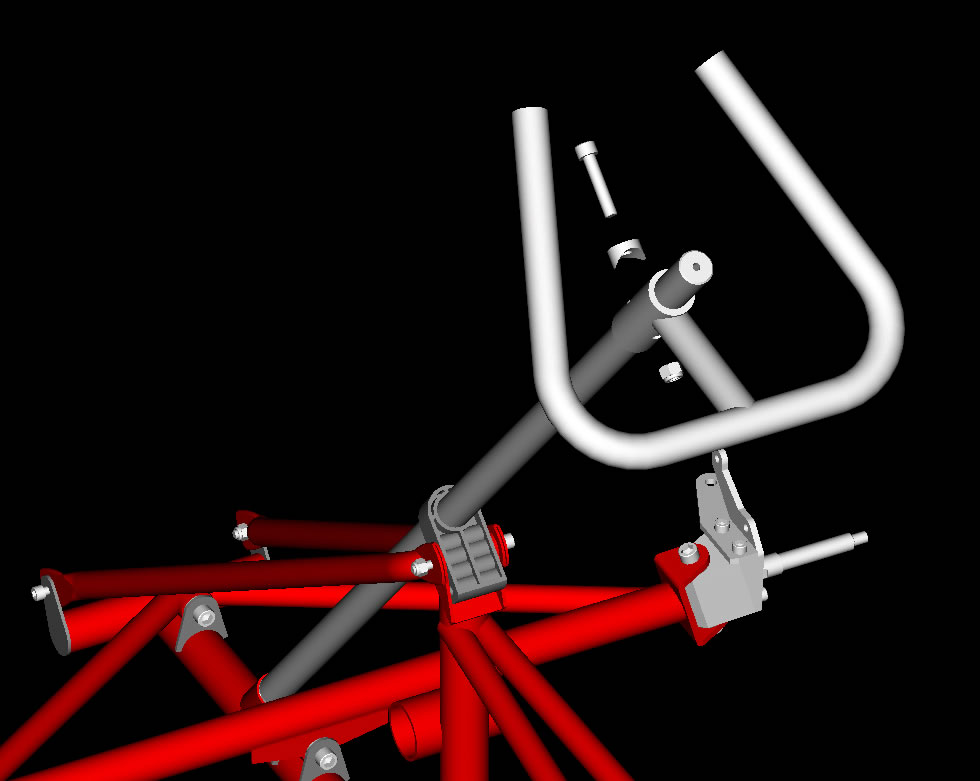

ステアリングシャフト に ハンドル を差込み、セッティングカラー と M8ボルト・Nナット で取付ける。

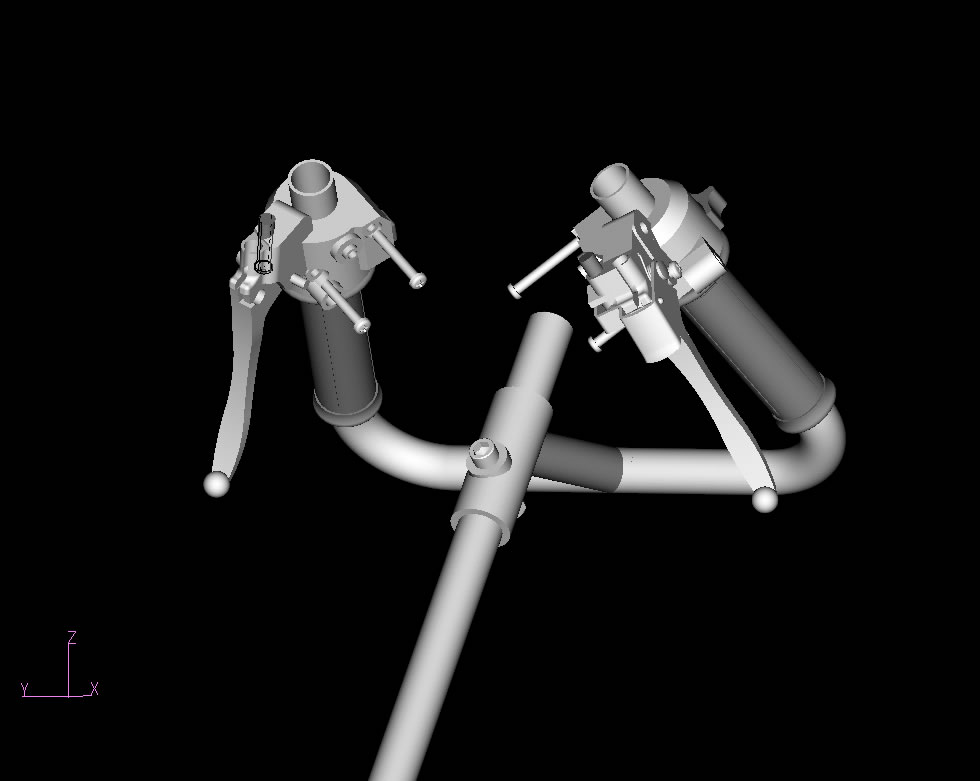

 ハンドル に グリップセット(L・R) を 付属の M6ナベネジ で取付ける。(位置決め穴に注意)
使用部品
数量
ハンドル
1
ハンドルセッティングカラー
1
M8×40 ボルト
1
M8 Nナット
1
使用部品
数量
グリップセット(L・R)
2

 Bタイロッドの組付け
作業コード:2-3-1・2
 作業コード:2-3-1
・2

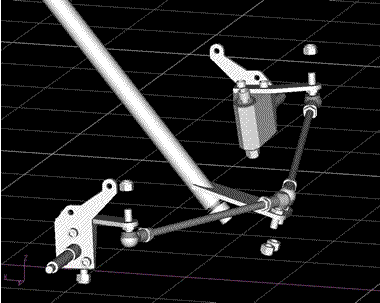

タイロッド に 左右ネジに注意して リンクボール と ナット を取り付ける。
(注)リンクボールは、タイロッドに奥までねじ込み、取付け後に戻して位置調節をする。

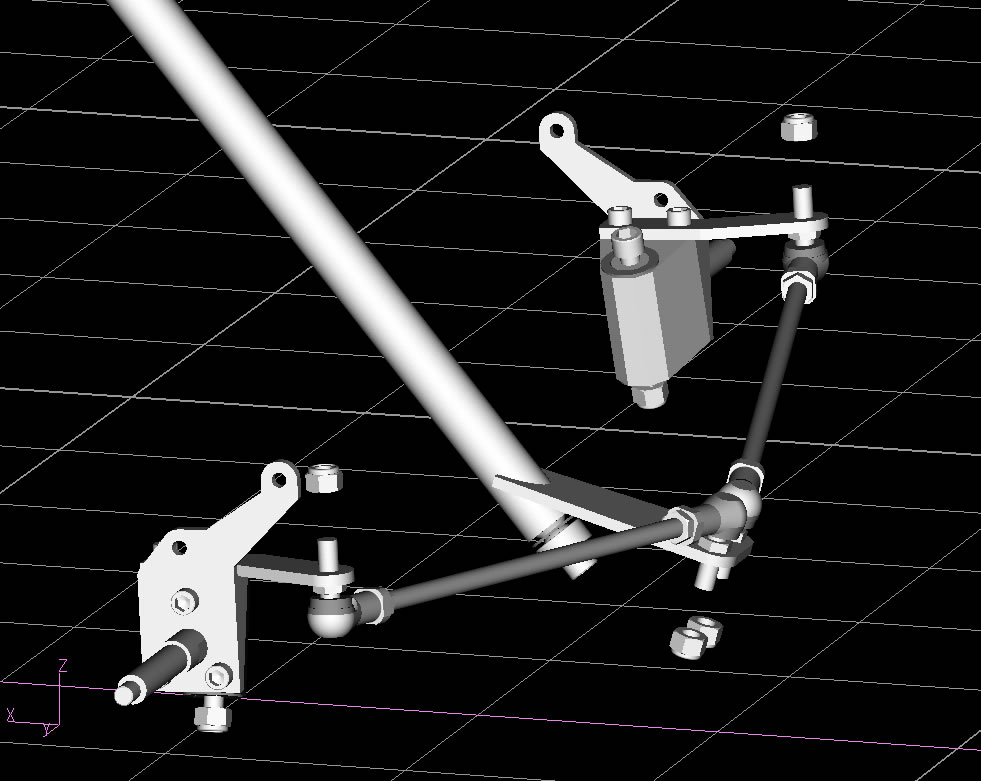

ステアリングシャフト の アーム部に右ネジ側を上から差し込み、ナックル の タイロッドアーム には、左ネジ側を下から差し込んで、M8Nナット で取り付ける。
