［PEV］組立説明書･10

［PEV］組立説明書　＜１０＞ワイヤー取付け

　�@ブレーキワイヤー取付け

　作業コード：10-1-1

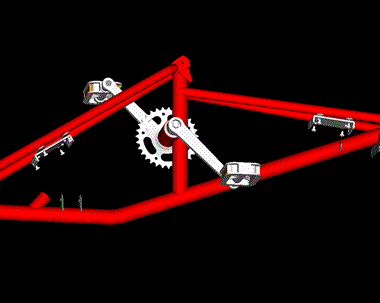

　作業コード：10-1-2

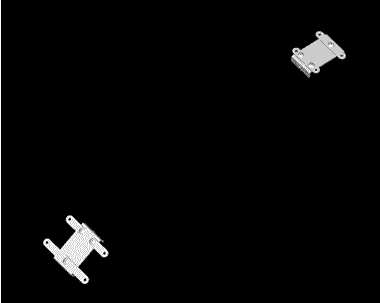

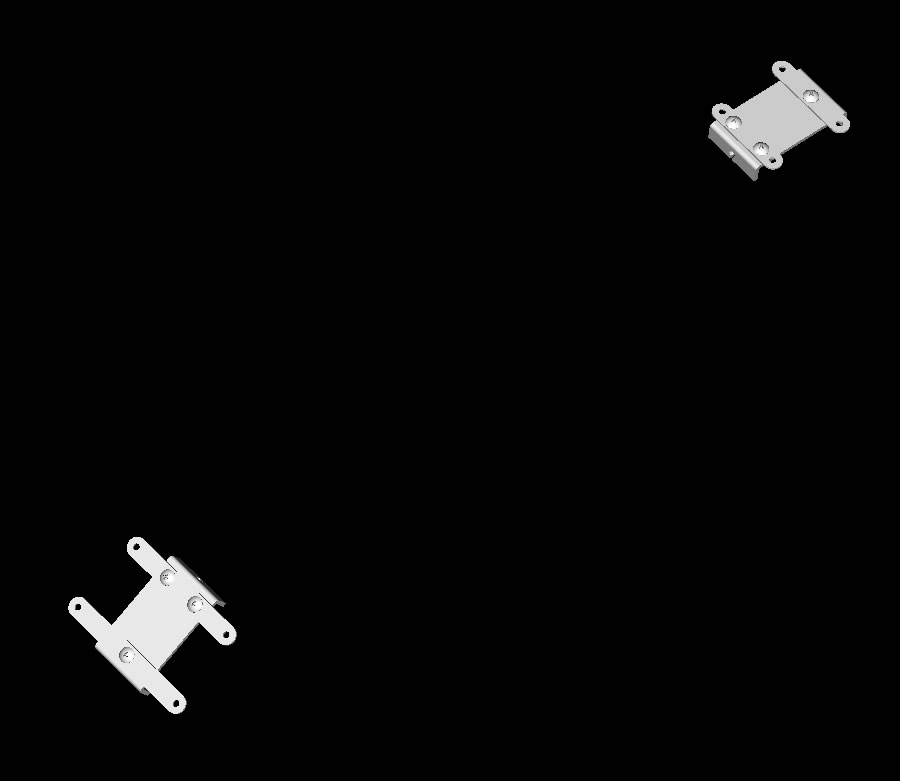

イコライザーアウターに取付け金具をM5トラスネジで取り付ける。

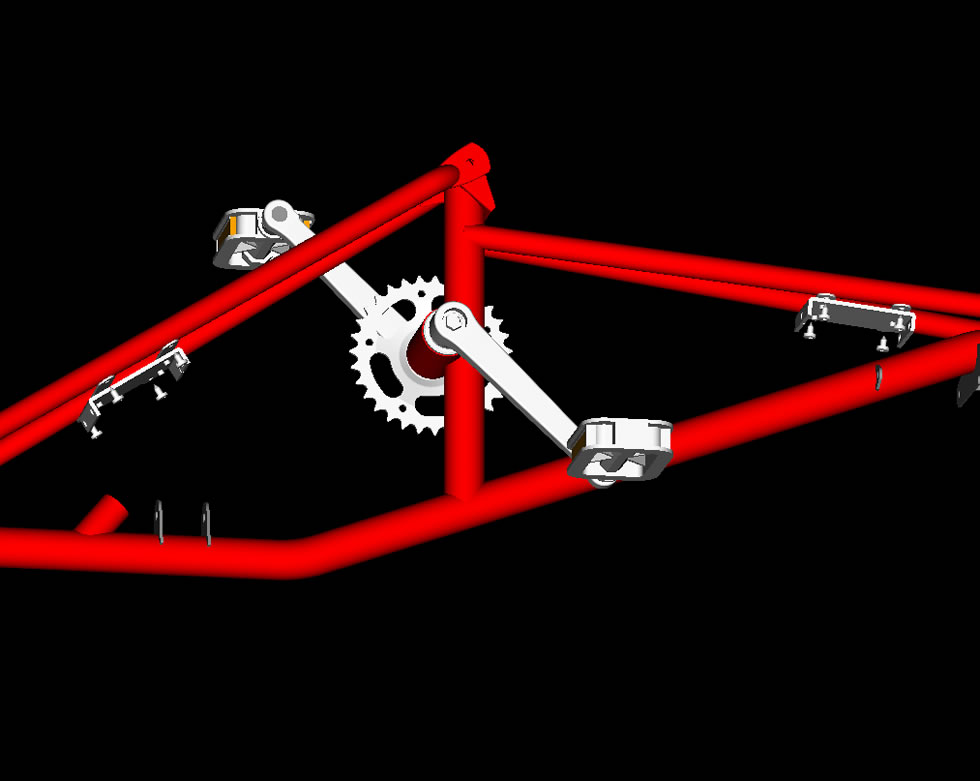

フロント用はサブフレームに、リヤー用はフレーム上部の補強パイプに、M5タッピングビスで取り付ける。

使用部品	数量
M5×10 タッピングビス	8

　作業コード：10-1-3

　作業コード：10-1-4・5

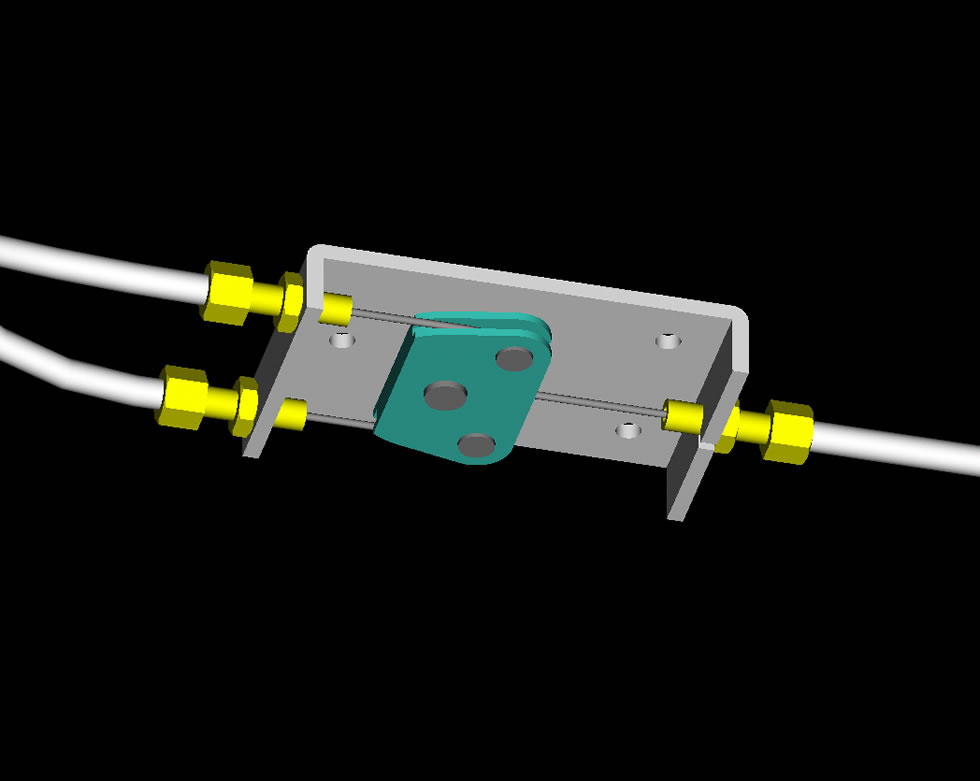

イコライザーインナーにワイヤーをセットし、調整ネジを付けたイコライザーアウターに取付ける。

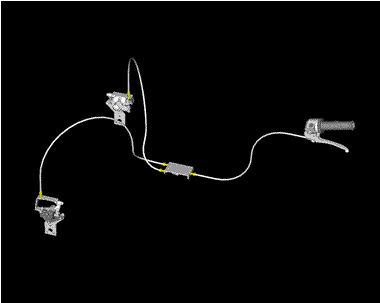

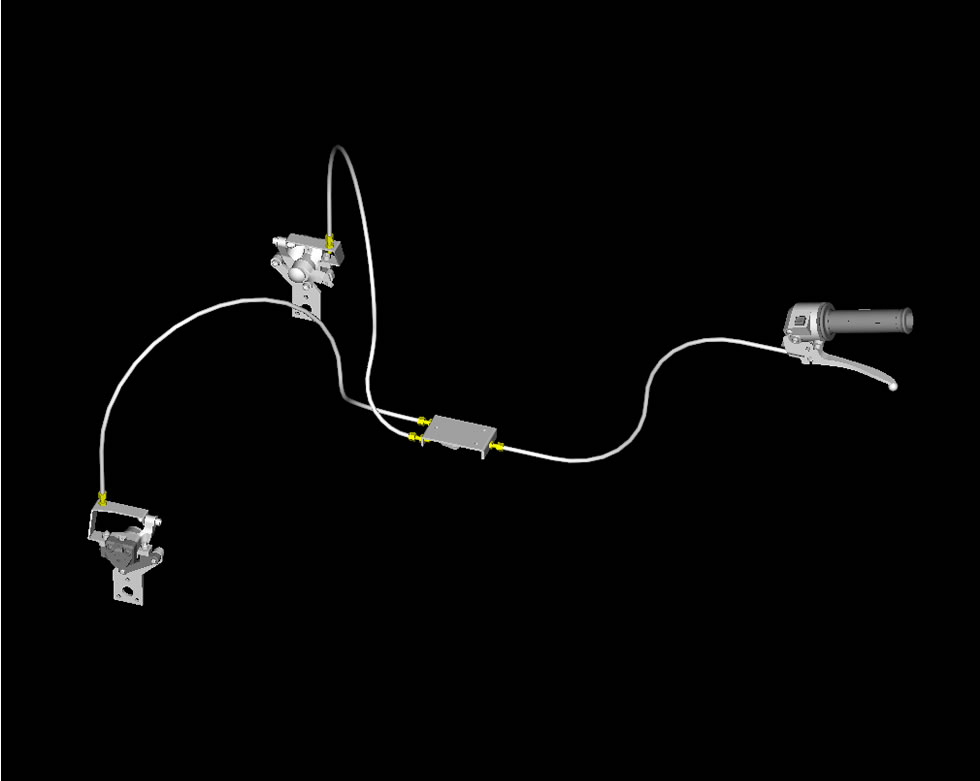

ブレーキレバーに 1ST側ワイヤーを取付ける。

2ND側ワイヤーをブレーキキャリパーブラケットに付けた調整ネジを通してキャリパーのアームに取付ける。(フロント側は、ワイヤーをクロスさせる）

【図をクリックすると拡大します】

　�Aアクセルワイヤー取付け

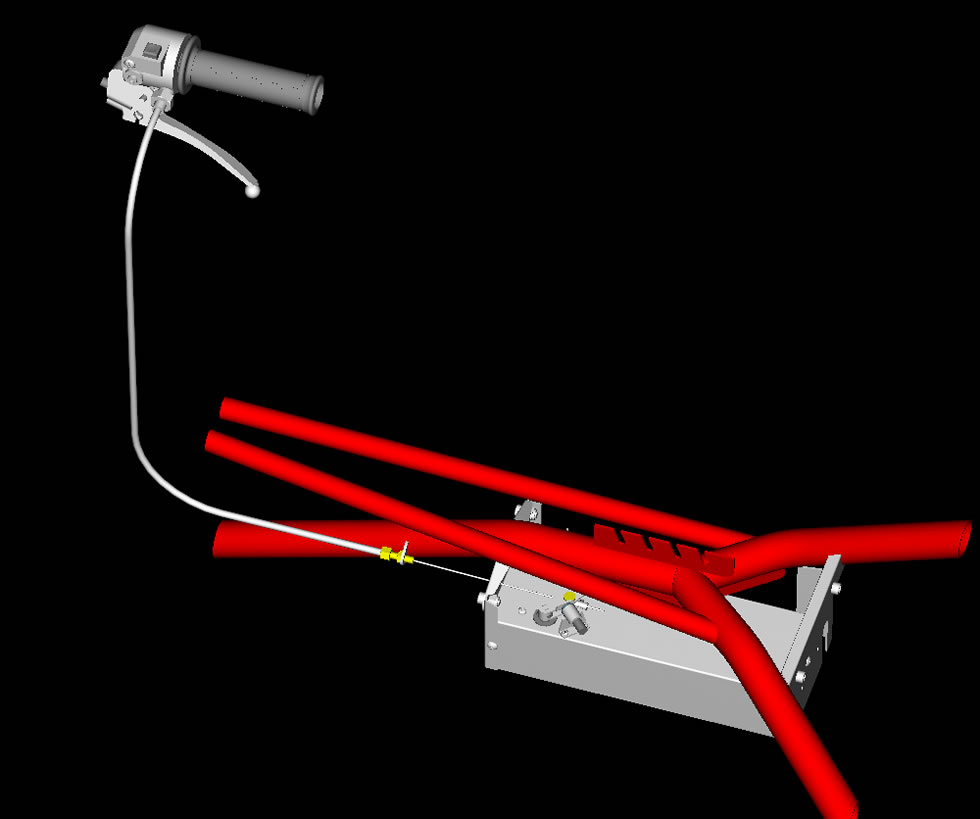

　作業コード：10-2-1

　作業コード：10-2-2

アクセルグリップに調整ネジとアクセルワイヤーをセットし、フレームのブラケットに付けた調整ネジとポテンションメーターアームのワイヤージョイントを通して、サーキュラスリーブの M3止ネジでワイヤーを固定する。

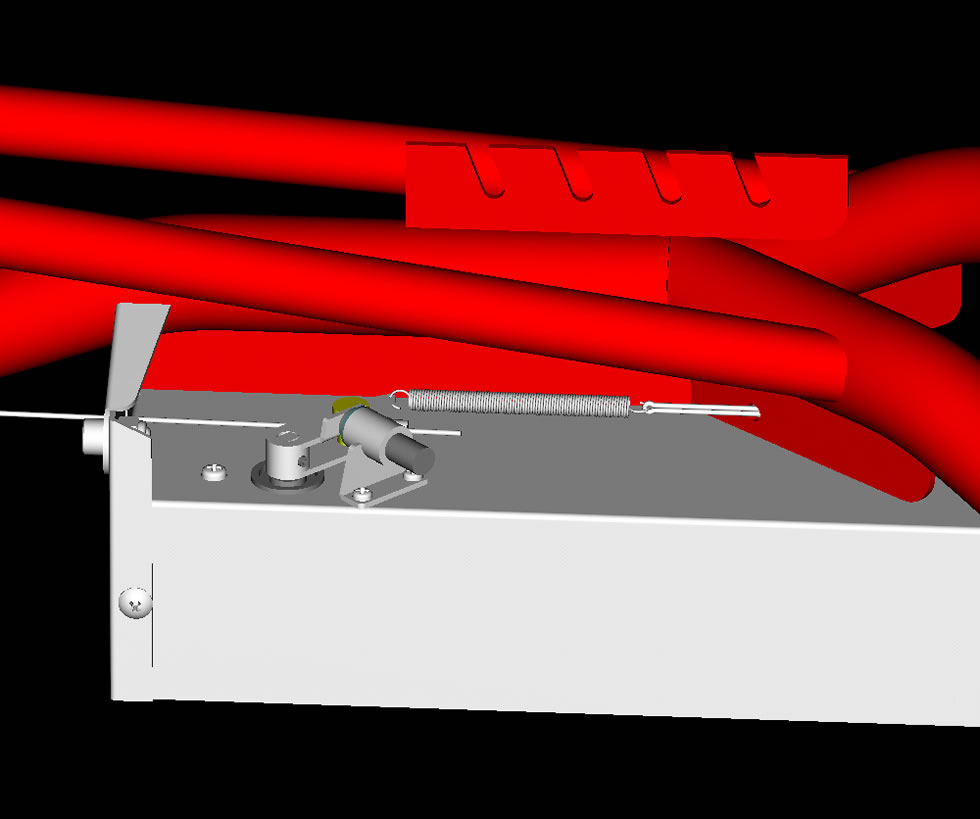

アームの先端の穴から、フレームの補強板に付けたスプリング取付け用パーツにスプリングを張り、アームのリターン力を強めてカットスイッチを切る。

【図をクリックすると拡大します】

　�Bシフトレバーワイヤー取付け

　作業コード：10-3-1

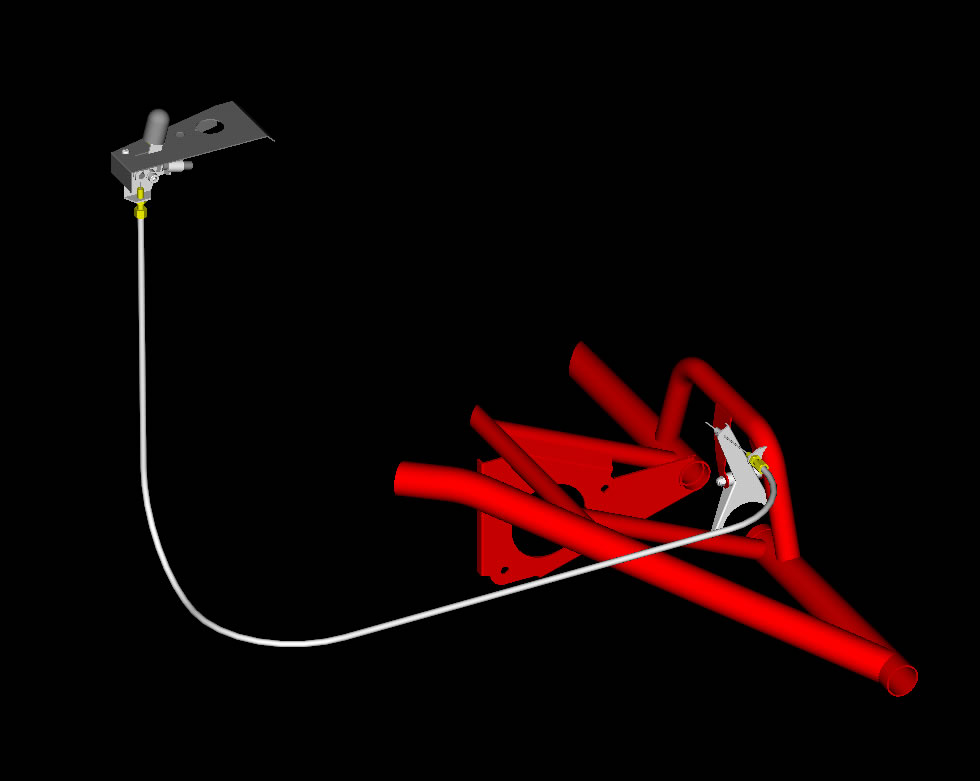

シフトレバーにワイヤーをセットし、シフトレバープレートとフレームのブラケットに付けた調整ネジを通してバッククラッチシフターに接続、サーキュラスリーブの M3止ネジでワイヤーを固定する。（バッククラッチシフターのワイヤー用の穴は、下段を使用する）

【図をクリックすると拡大します】
