[PEV]組立説明書 <4> バッテリーホルダー取付
SEV/Society of Electric Vehicle
目次 フロー図 10 11 12 13  部品一覧<1> <2>
 @コントローラボックス組立て

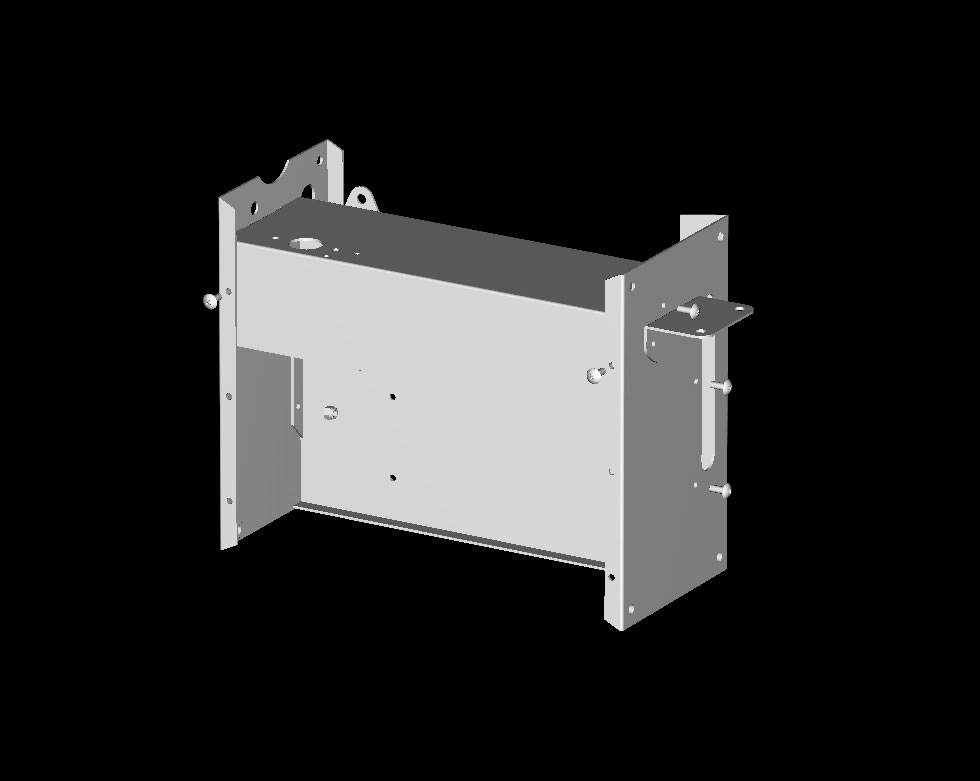

作業コード:4-1-1
 作業コード:4-1-1

コントローラボックス を プレート 3枚と M4ネジ・ナット で組立てる。
(チェーンテンショナーブラケット と ヒューズボックスブラケット を リベット 止め済)

"ここで、後記の 5-3-1 を 先行して作業する。"

使用部品
数量
コントローラボックスプレート
3
M4×12 トラスネジ
8
M4 Nナット
8

 A電装品 取付け

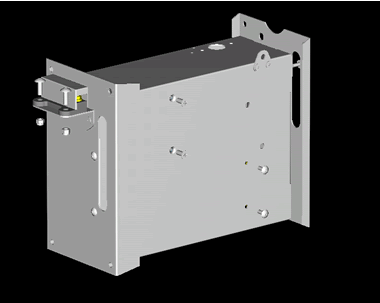

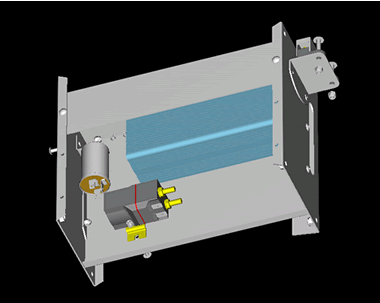

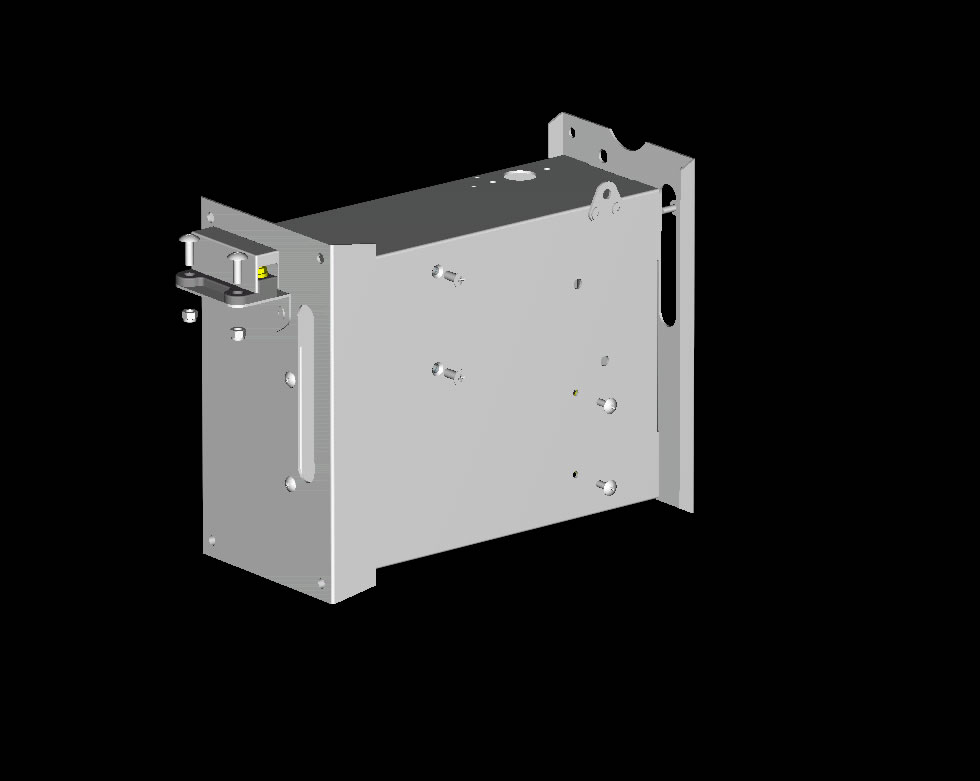

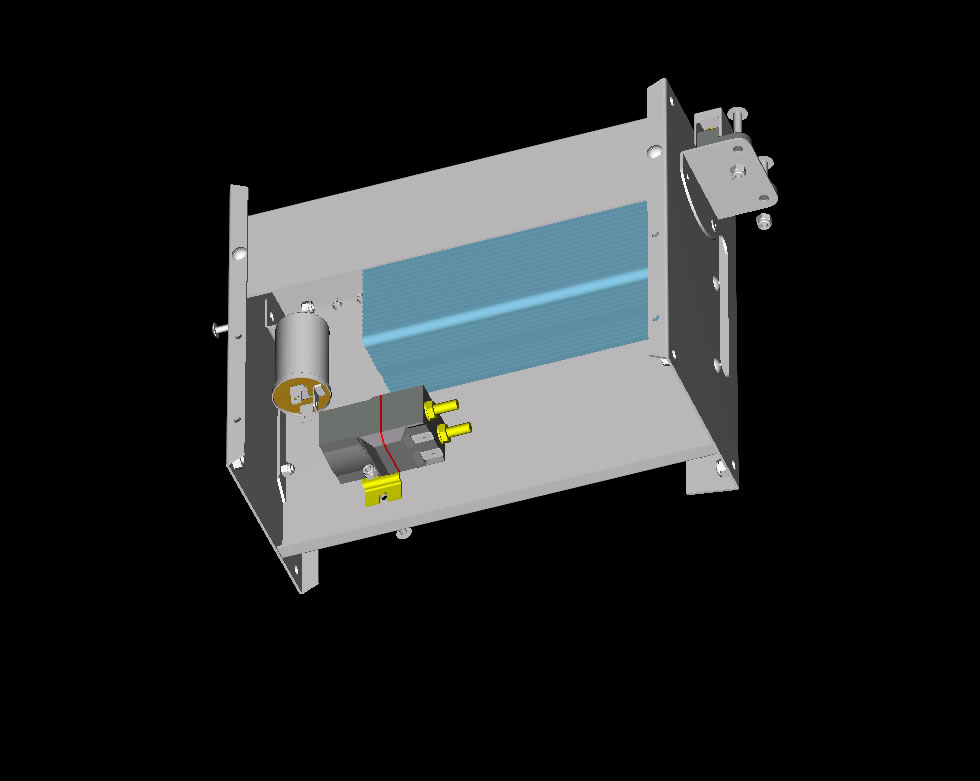

作業コード:4-2-1A  作業コード:4-2-1A 作業コード:4-2-1B 作業コード:4-2-1B
コントローラボックス に ヒューズボックス を M5ネジ・Nナット で、チャージャー を M5サラネジ で、カットリレー と ウインカーリレー を M4ネジ・Nナット で取付ける。
使用部品
数量
チャージャー
1
カットリレー
1
ウインカーリレー
1
ヒューズボックス
1
M5×16 トラスネジ
2
M5×12 サラネジ
2
M5 Nナット
2
M4×12トラスネジ
3
M4 Nナット
3


 Bポテンションメーター取付け  Cコントローラ取付け

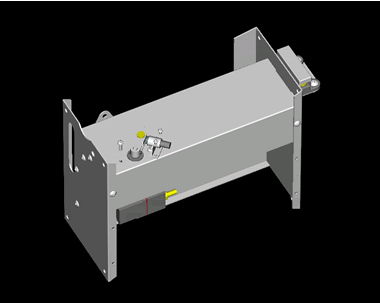

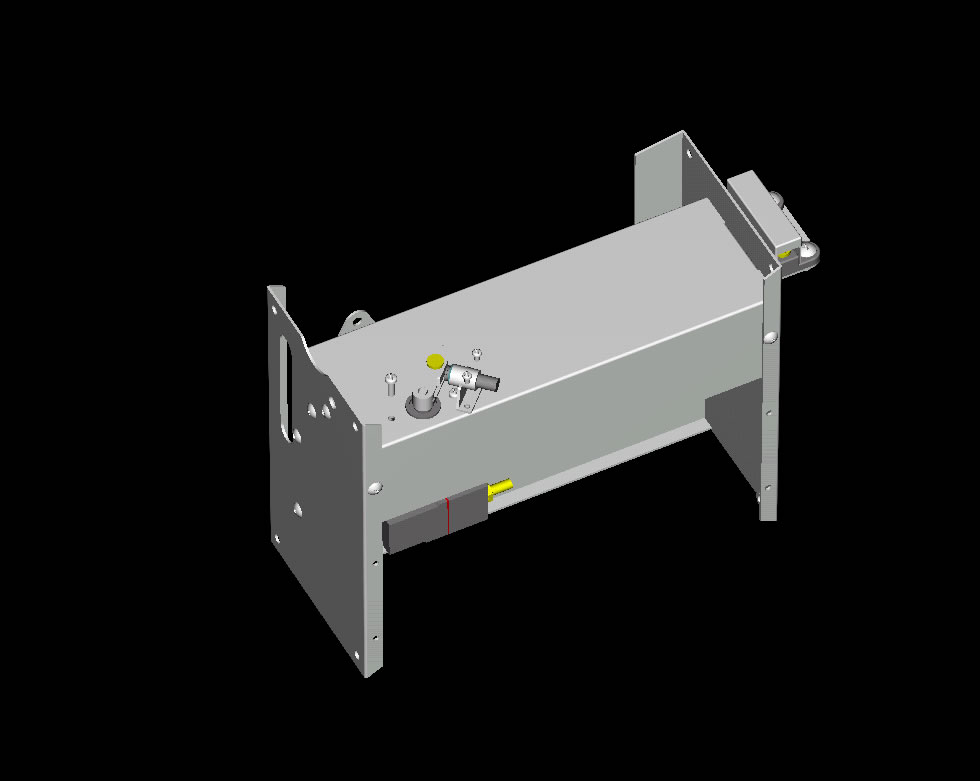

作業コード:4-3-1
 作業コード:4-3-1

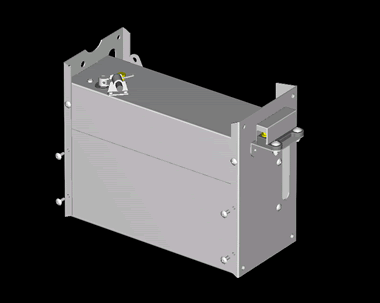

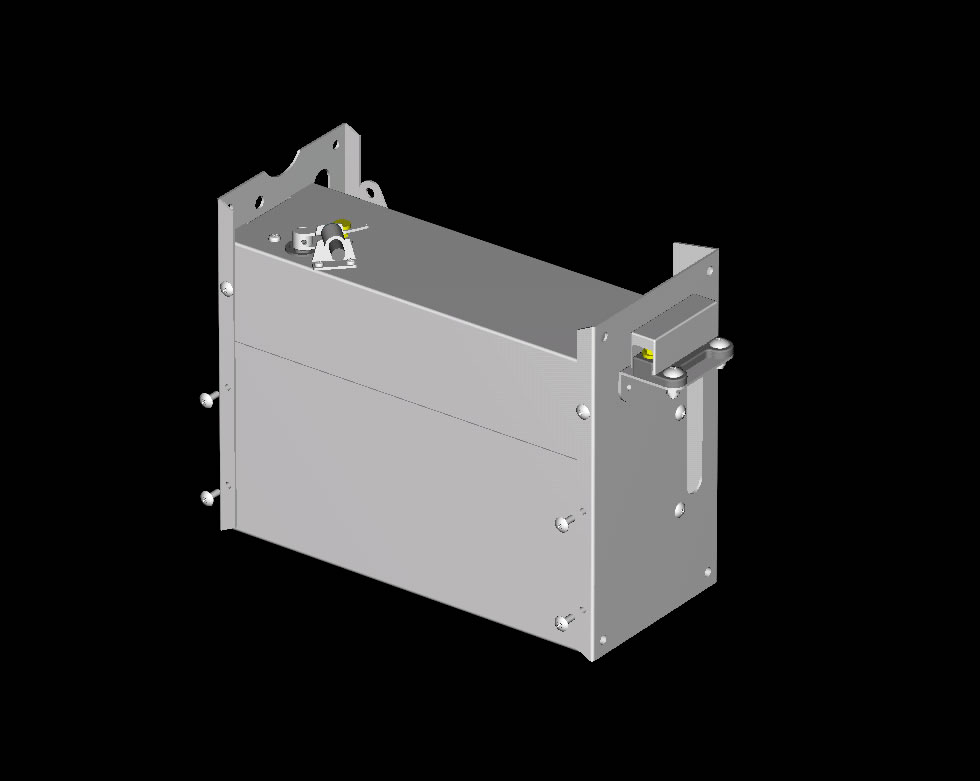

作業コード:4-4-1   作業コード:4-4-1
コントローラボックス に ポテンションメーター を M4ネジ・ナット で取付け、メーターアーム を M3止ネジで 固定し、カットスイッチ を セット した スイッチホルダー を M3ナベネジ で取付ける。 配線作業完了後、コントローラ を コントローラボックス に M4ネジ で取付ける。(組込み済)
使用部品
数量
ポテンションメーター
1
ポテンションメーター アーム
1
カットスイッチ
1
カットスイッチ ホルダー
1
M4×15 ナベネジ
2
M4 Nナット
2
M3×10 ナベネジ
2
M3×6 止ネジ
1
使用部品
数量
コントローラ
1
M4×12 トラス
4
【図をクリックすると拡大します】
 Dホルダープレート取付け

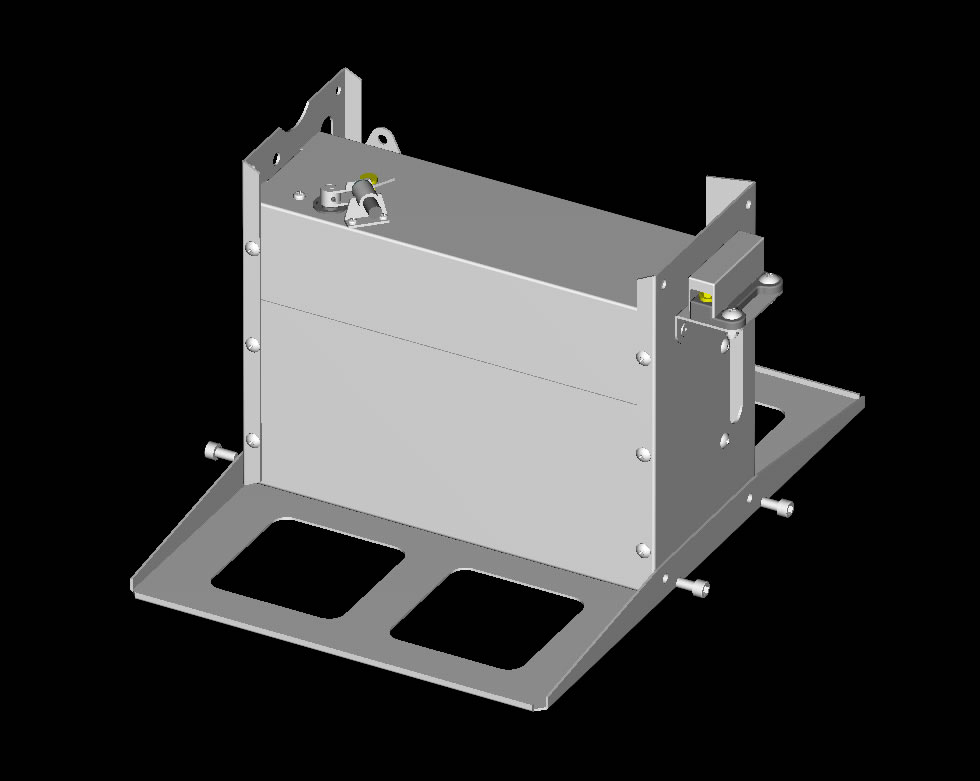

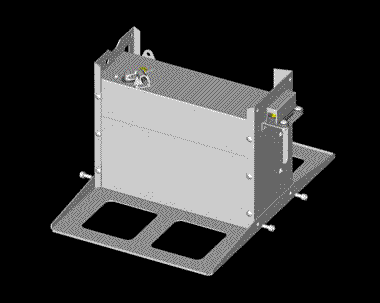

作業コード:4-5-1 作業コード:4-5-1 コントローラボックス の 下部に バッテリーホルダープレート を M6ボルト・Nナット(2ヵ所はナットを溶接)で取付ける。(組込み済)

使用部品
数量
バッテリーホルダープレート
1
M6×12 ボルト
8
M6 Nナット
6

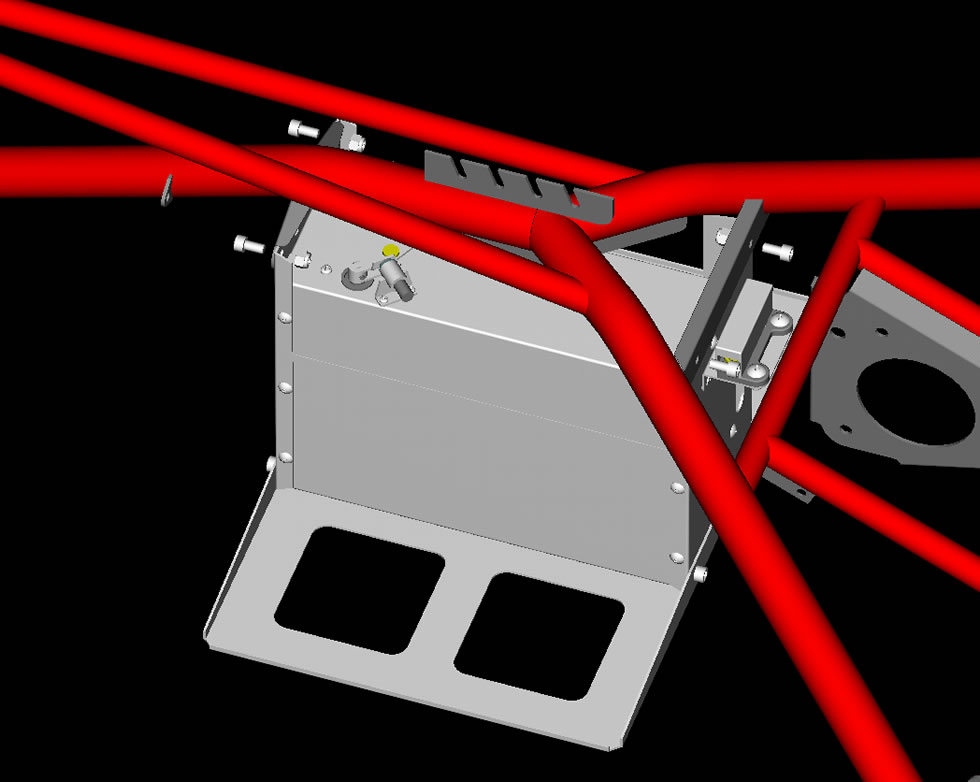

作業コード:4-5-2
 作業コード:4-5-2

完成した コントローラボックス を フレーム の ブラケットに M6ボルト・ナット で取付ける。
