［PEV］組立説明書　＜部品一覧図・１＞
ＳＥＶ／Society of Electric Vehicle
目次　フロー図　１ → ２ → ３ → ４ → ５ → ６ → ７ → ８ → ９ → １０ → １１ → １2 → １３ 　部品一覧＜1＞　＜２＞
【図をクリックすると拡大します】
　＜1＞ フロントアクスル組付け

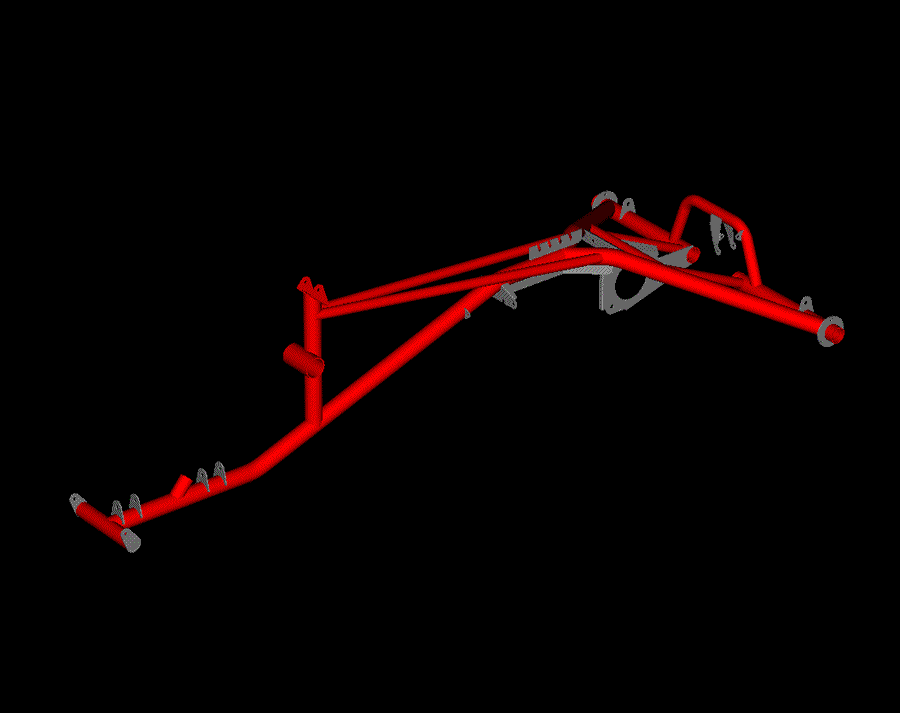

メインフレーム
部品名
メインフレーム
数量
1

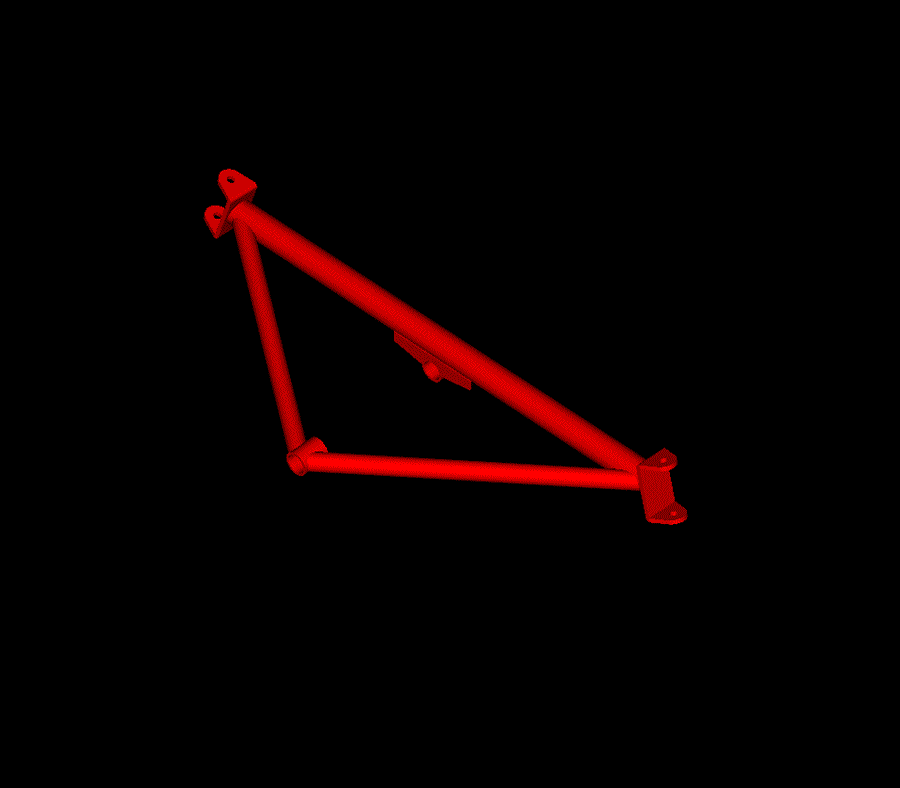

フロントメンバー
部品名
フロントメンバー
数量
1

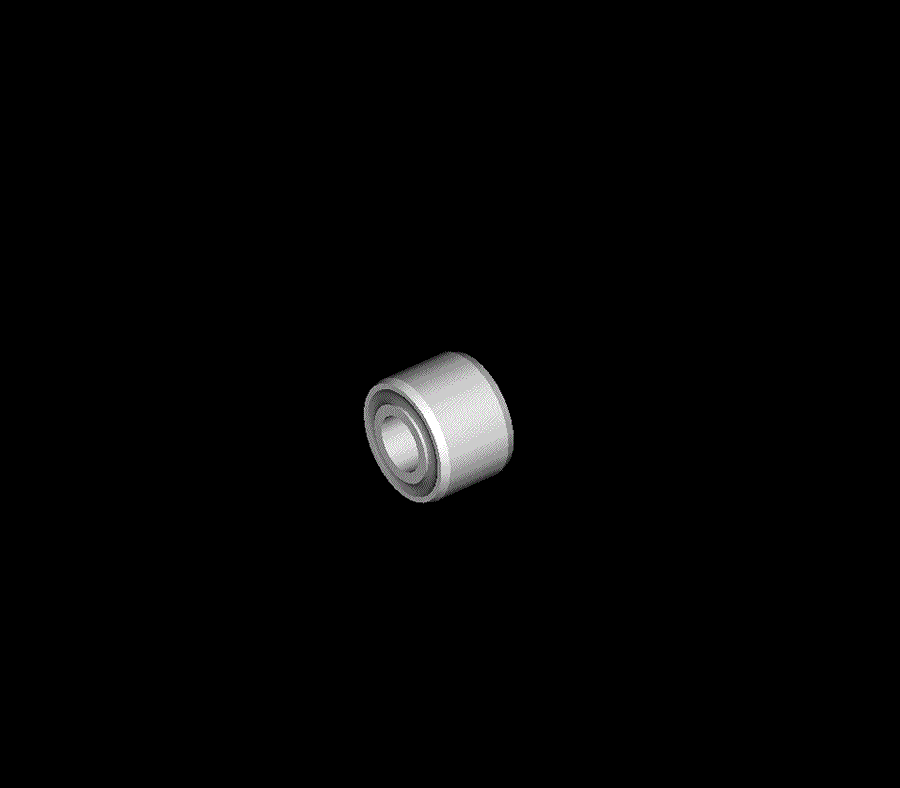

ラバーブッシュ
部品名
ラバーブッシュ
数量
2

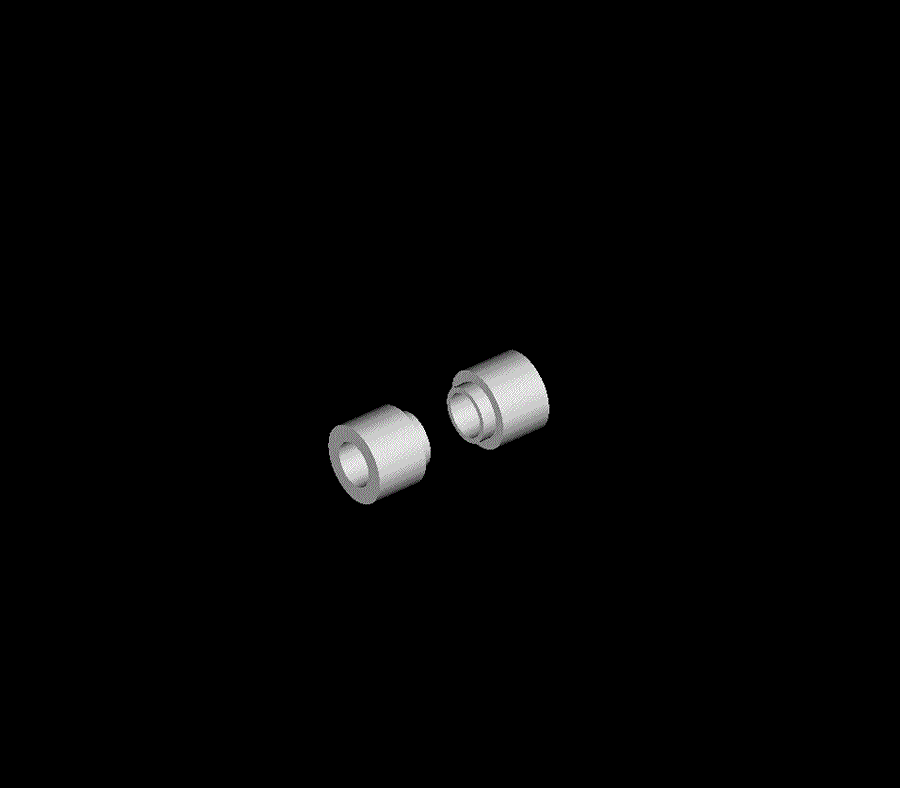

段ダン付ツきスペーサー
部品名
段付きスペーサー
数量
4
Ｍ８ボルト、ナット
部品名

M8×50 ボルト
（六角穴付）
M8 Nナット
(ナイロンロックナット)
数量
2　／2

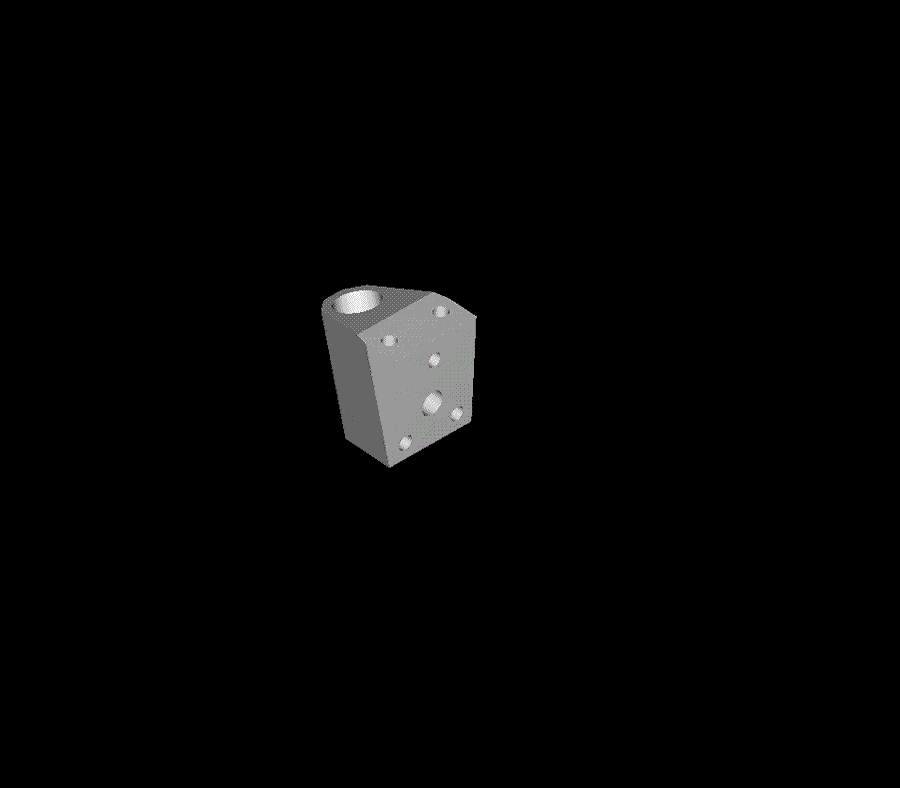

ナックルブロック
部品名
ナックルブロック
数量
2

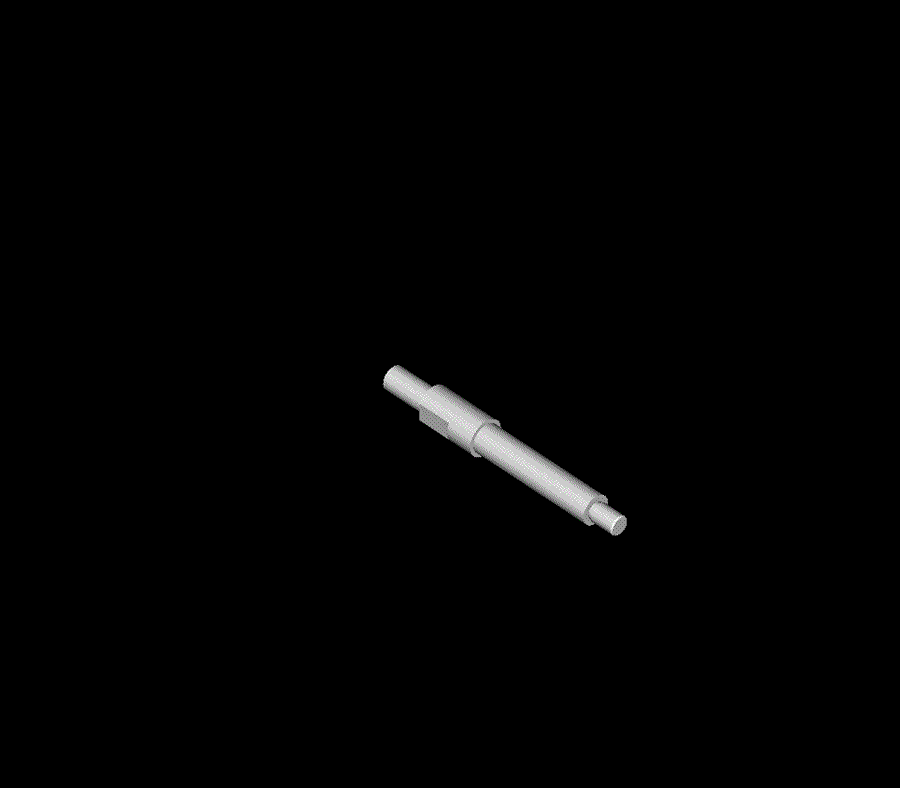

スピンドル
部品名
スピンドル
数量
2

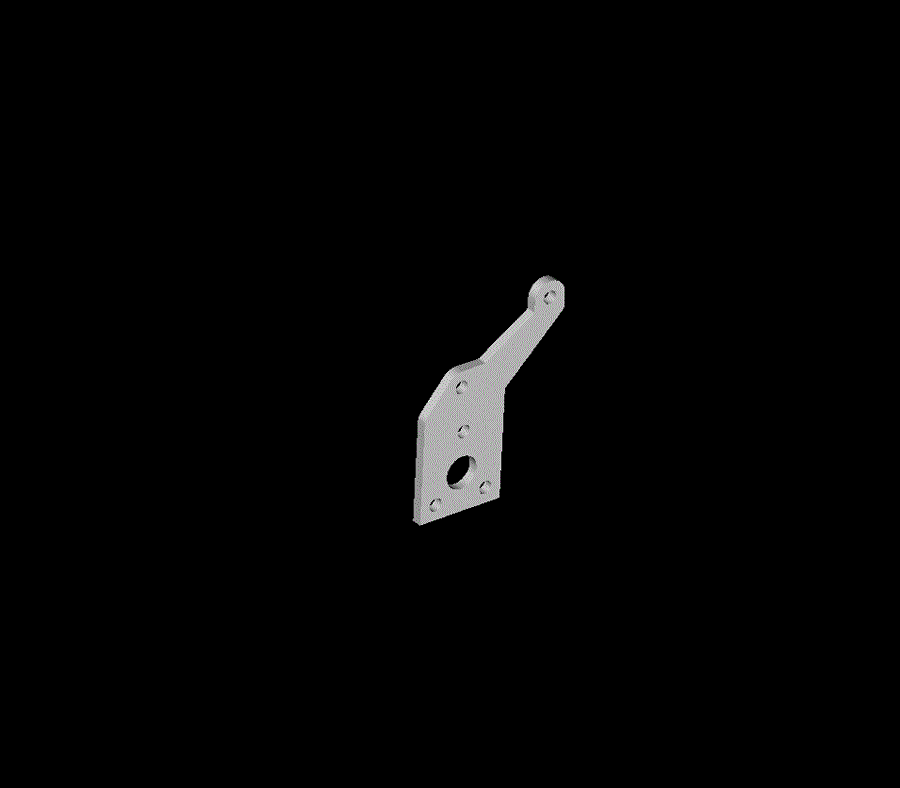

タイロッドアーム
部品名
タイロッドアーム
数量
2

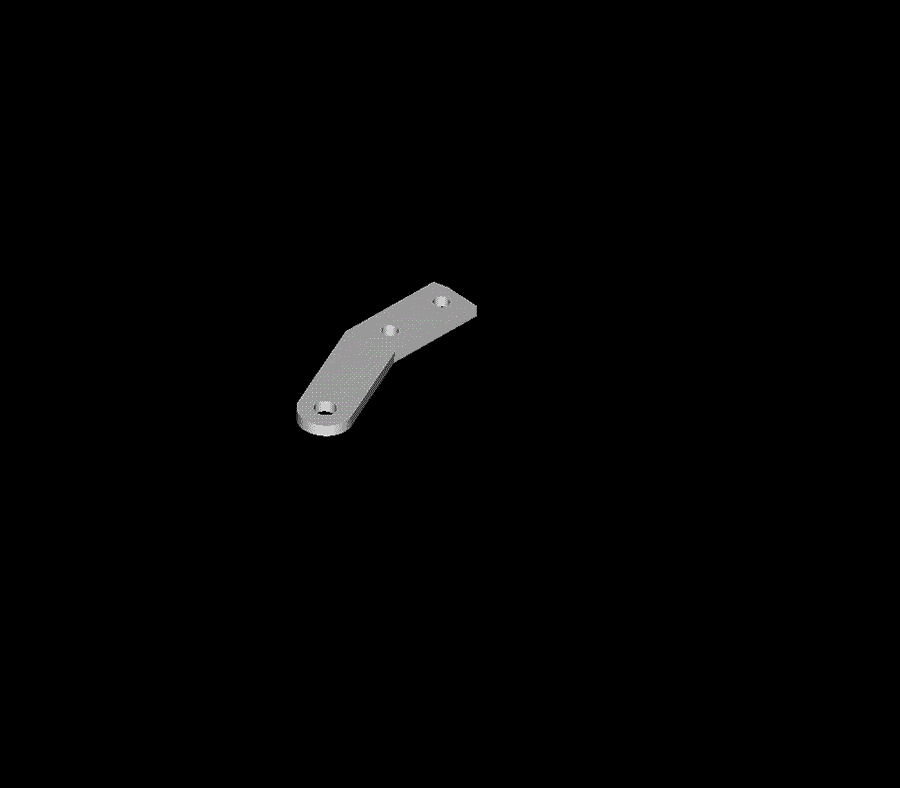

キャリパーブラケット
部品名
キャリパーブラケット
数量
2

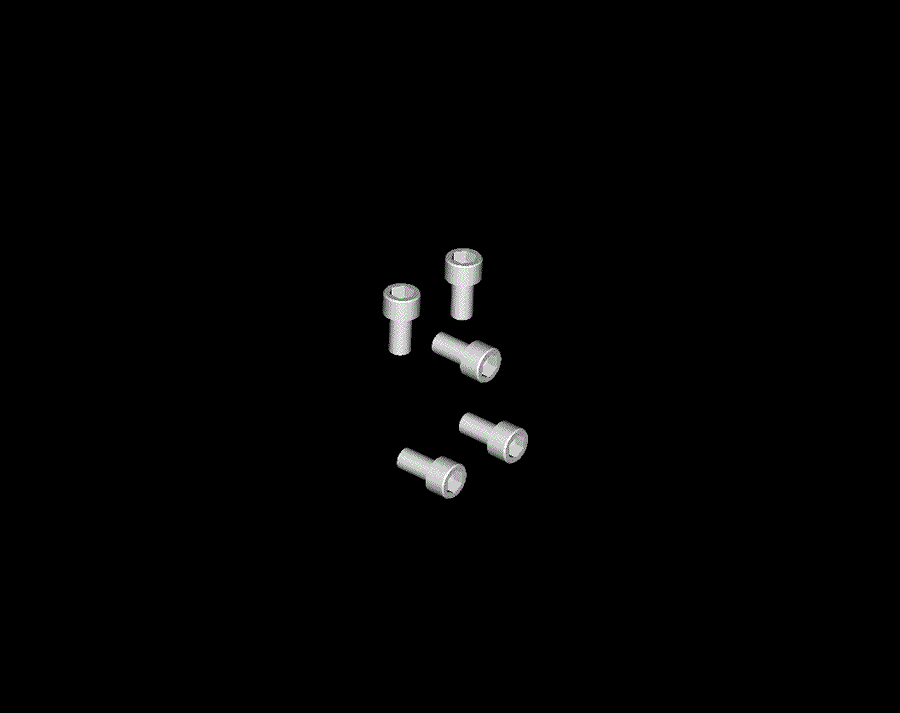

Ｍ６×１２　ボルト
部品名
Ｍ６×１２　ボルト
数量
10

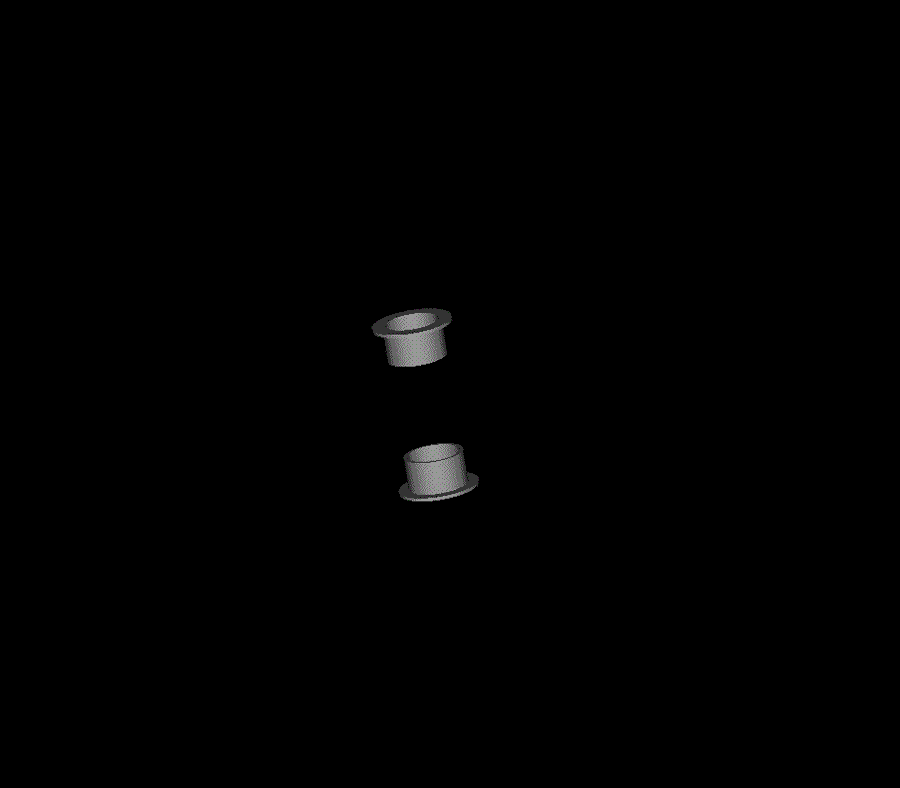

フランジブッシュ
部品名
フランジブッシュ
数量
4

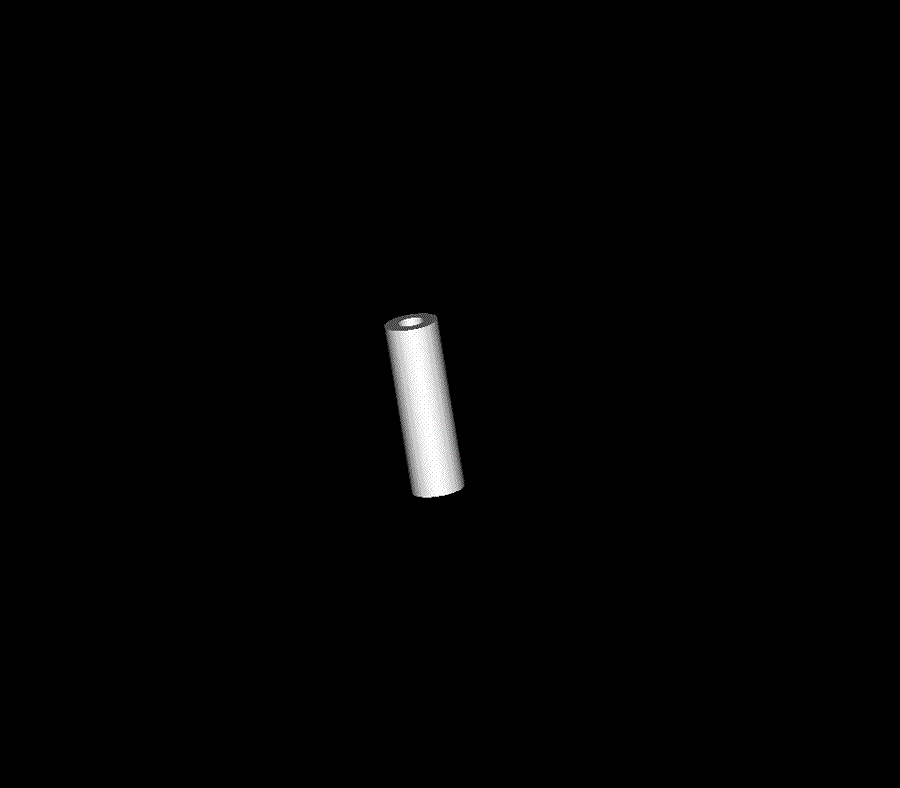

スペーサー
部品名
スペーサー
数量
2

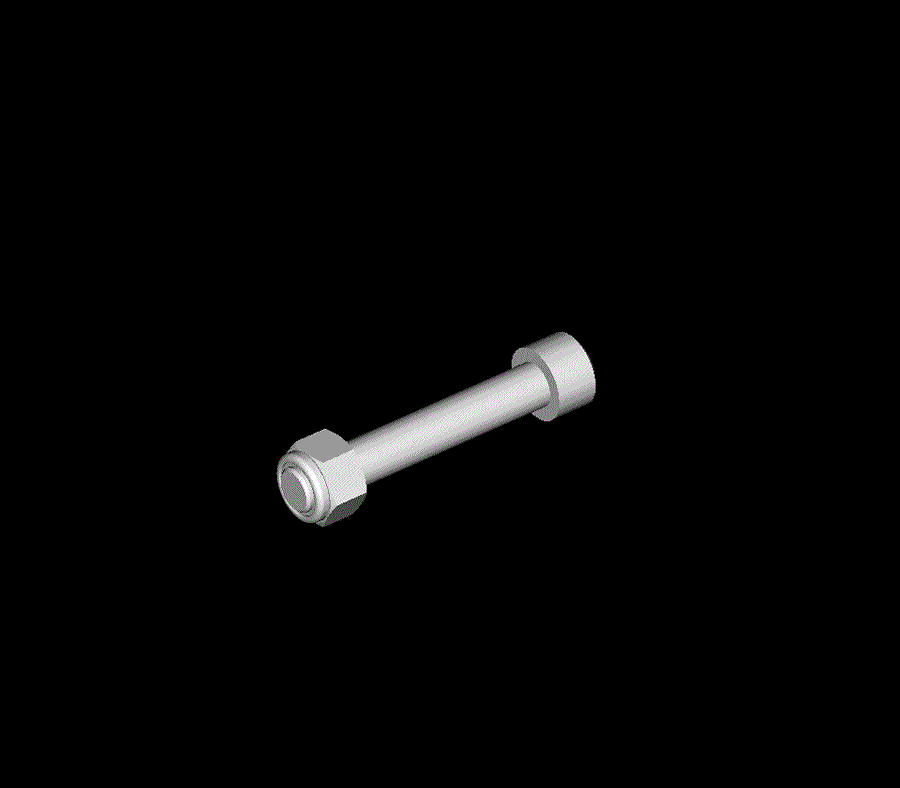

Ｍ８ボルト、ナット
部品名
Ｍ８×７０　ボルト
Ｍ８　Ｎナット
数量
2　／2
　 　
【図をクリックすると拡大します】
　＜２＞ ステアリング組付け

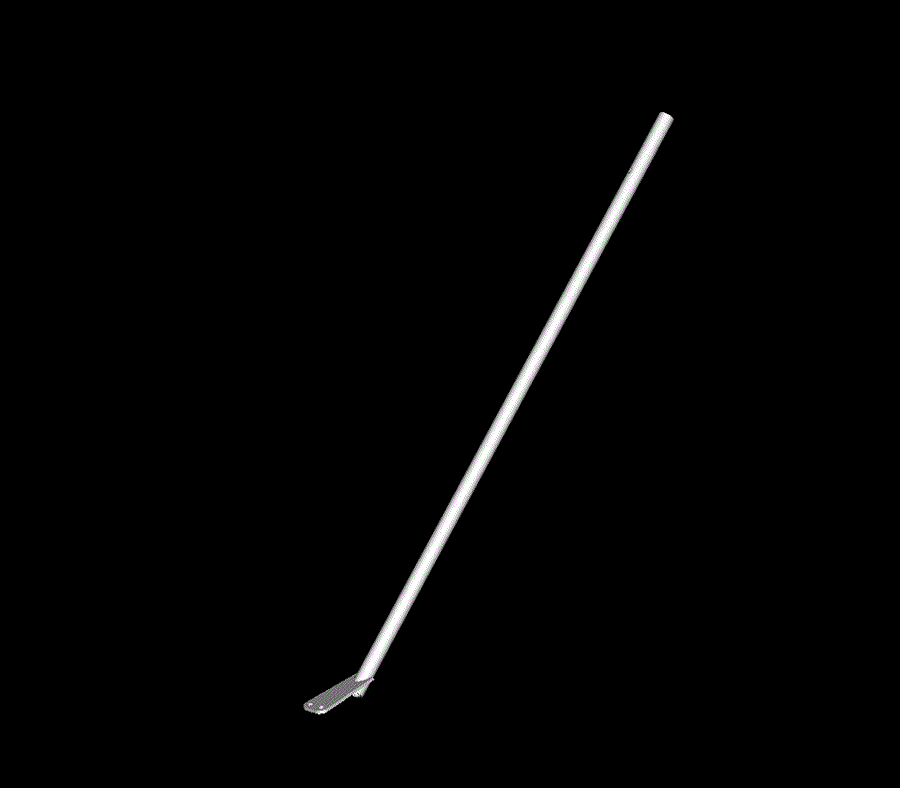

ステアリングシャフト
部品名
ステアリングシャフト
数量
1

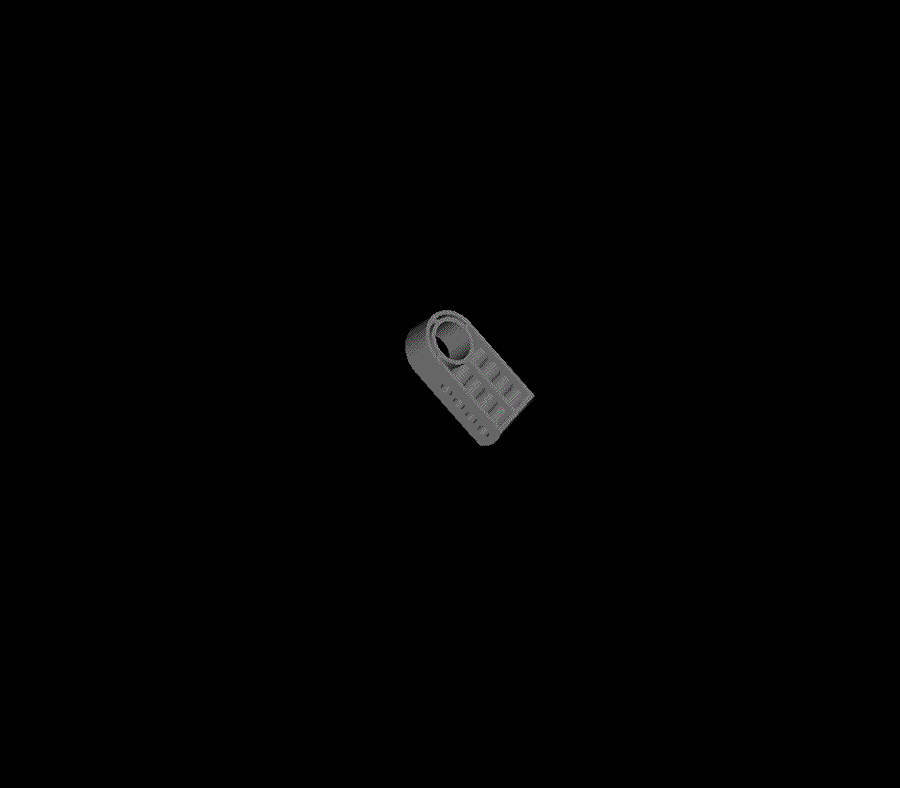

ステアリングシャフト　ホルダー
部品名
ステアリングシャフト　ホルダー
数量
1
Ｍ８球面軸受
部品名
Ｍ８球面軸受
数量
1

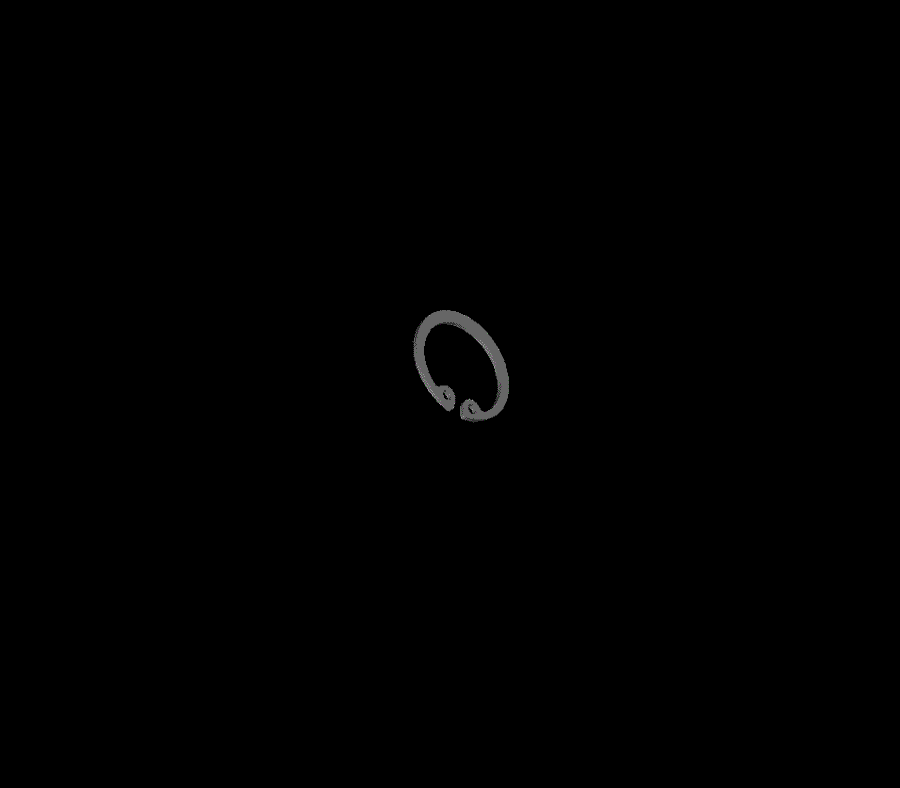

Ｃ型穴用止輪２２φ
部品名
Ｃ型穴用止輪２２φ
数量
1

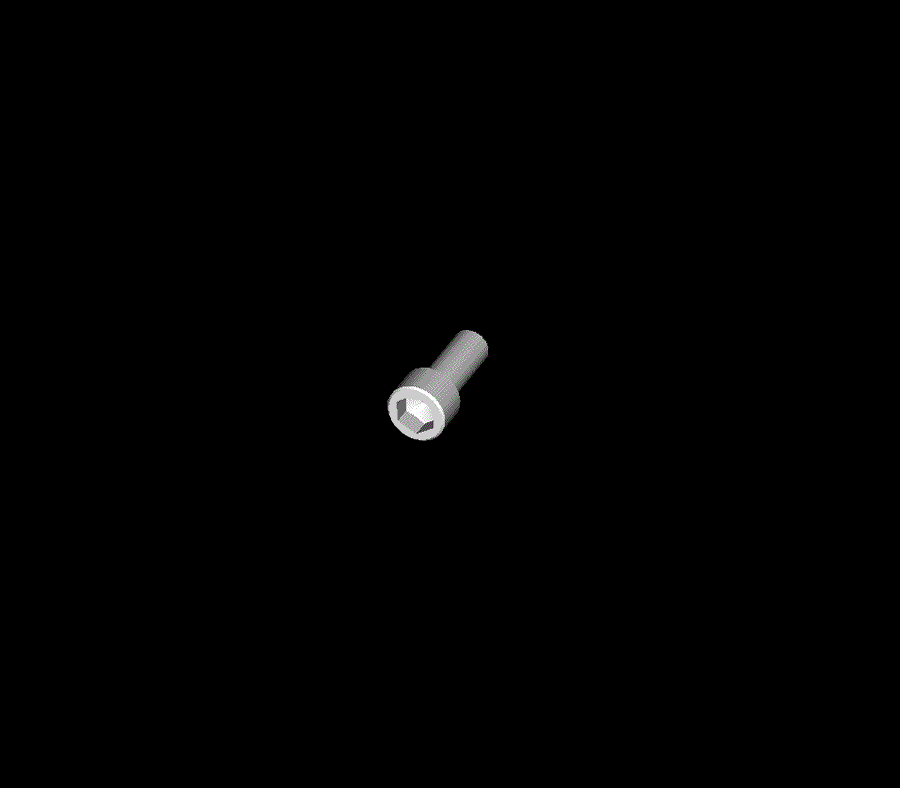

Ｍ８×２０　ボルト
部品名
Ｍ８×２０　ボルト
数量
1
サブフレーム
部品名
サブフレーム
数量
1

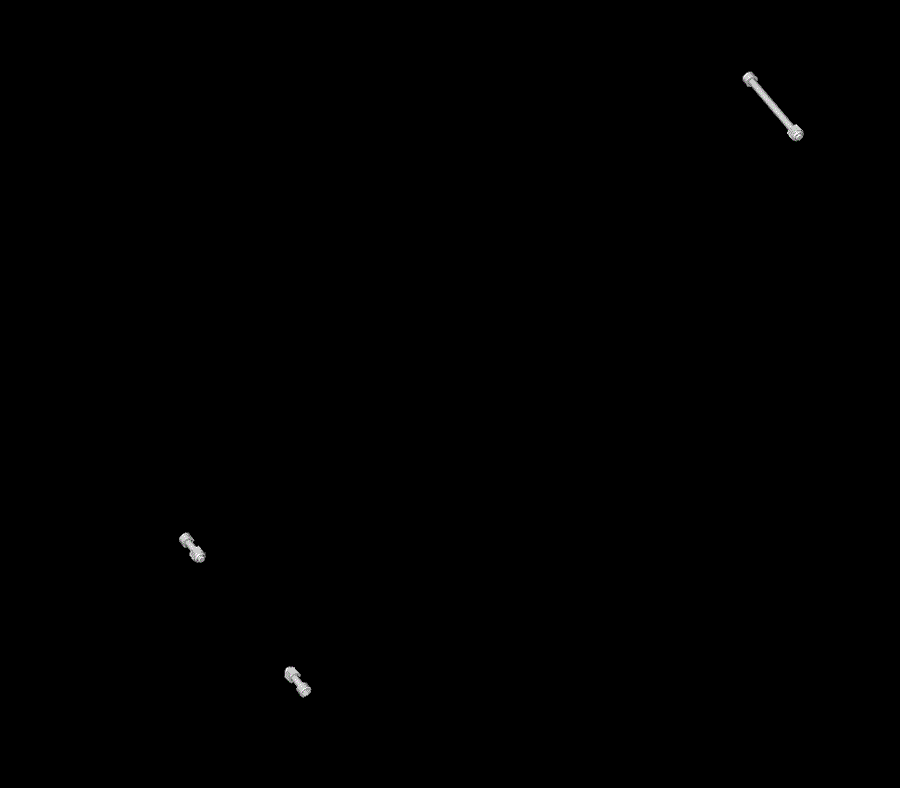

Ｍ６ ボルトナット
部品名
Ｍ６×６５　ボルト
Ｍ６×２０　ボルト
Ｍ６　Ｎナット
数量
1／　2／　3

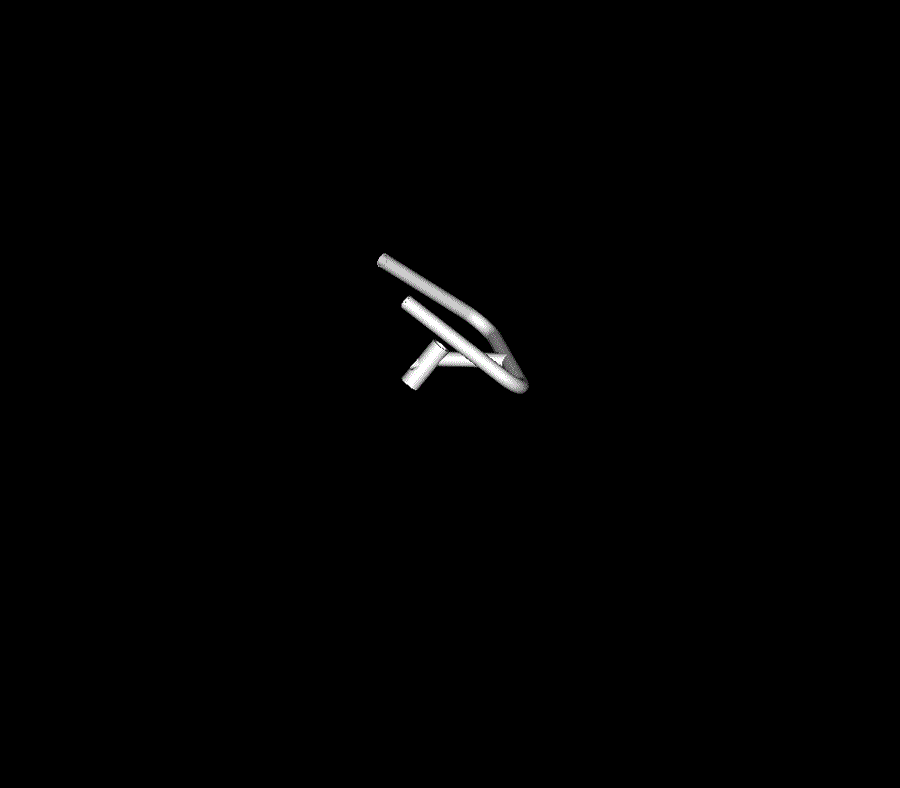

ハンドル
部品名
ハンドル
数量
1
ハンドルセッティングカラー
部品名
ハンドルセッティングカラー
数量
1
Ｍ8×4０ ボルトナット
部品名
Ｍ８×40　ボルト
Ｍ８　Ｎナット
数量
1／　1

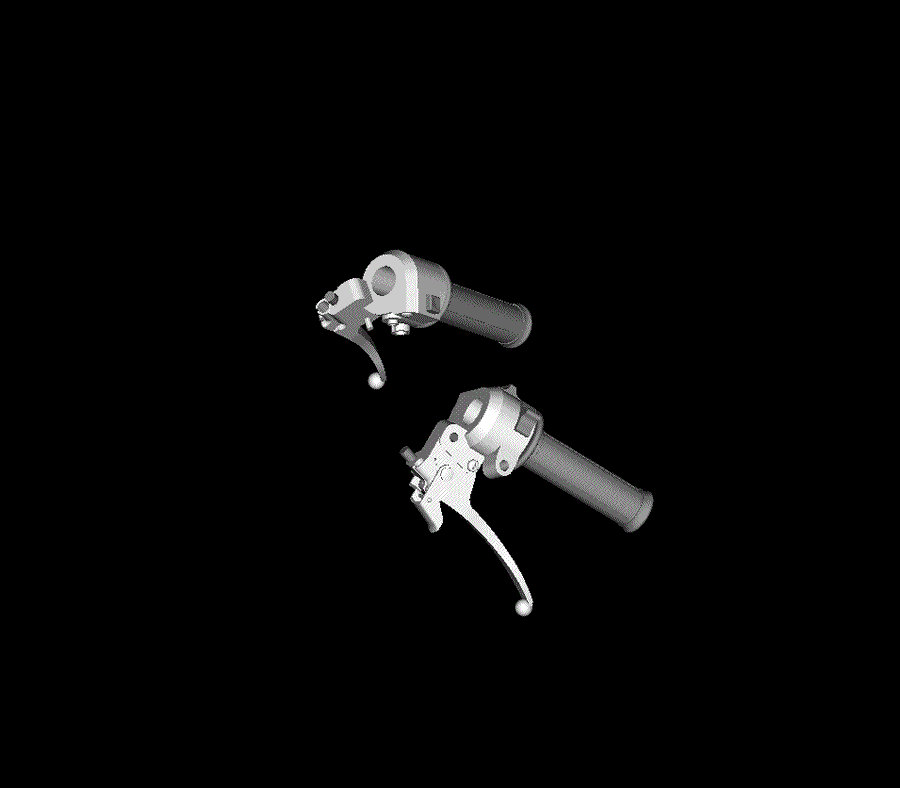

グリップセット（Ｌ・Ｒ）
部品名
グリップセット（Ｌ・Ｒ）
数量
2

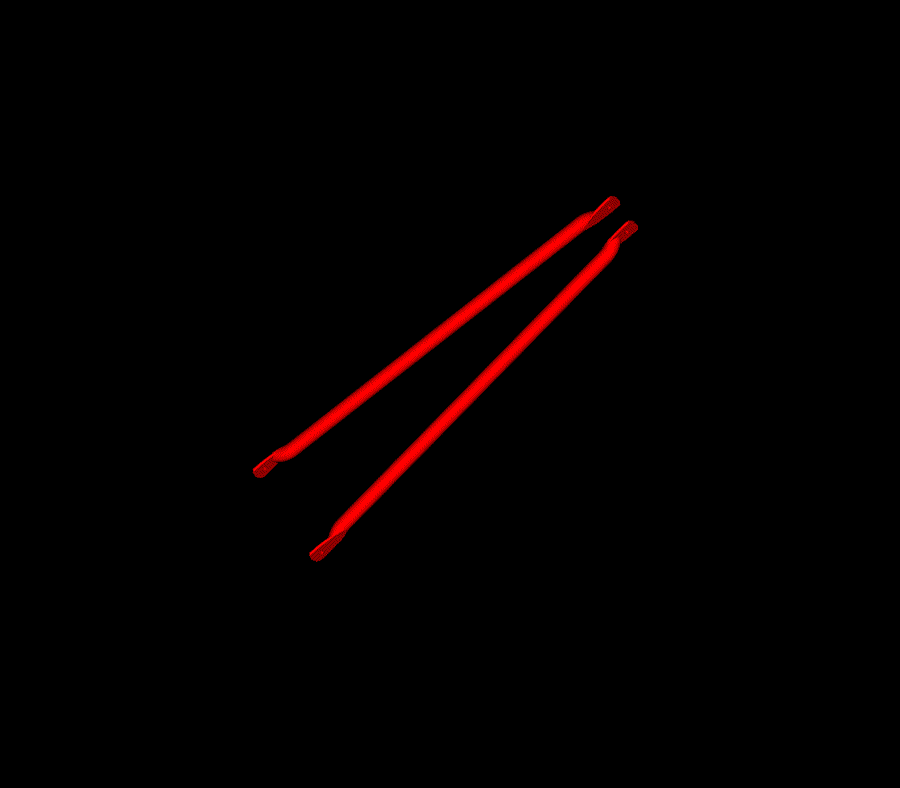

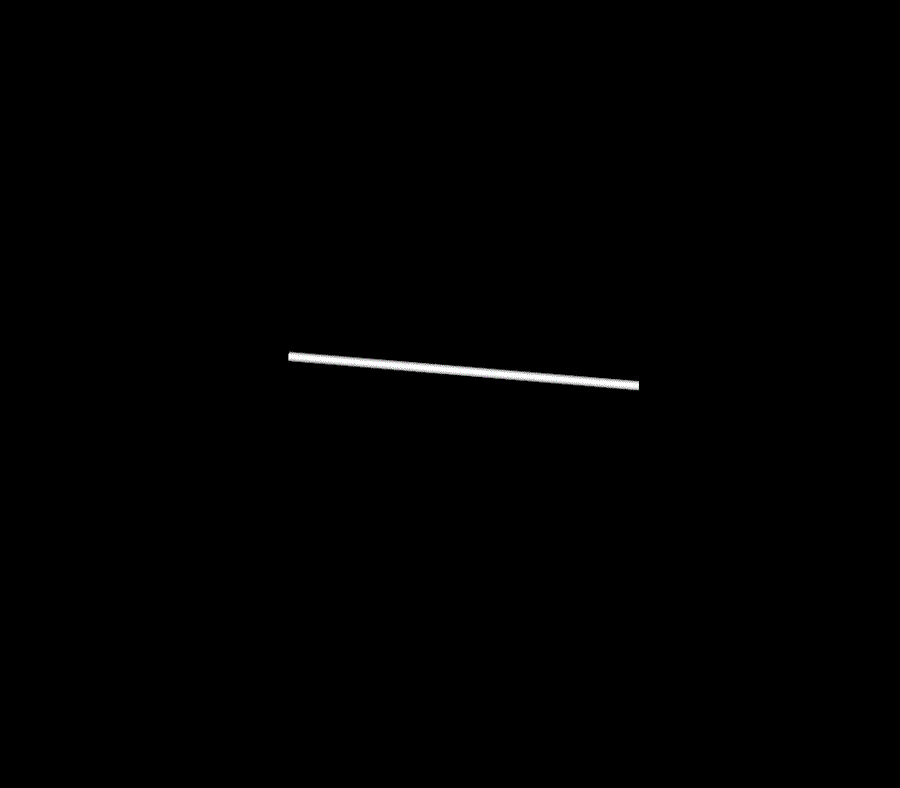

タイロッド
部品名
タイロッド
数量
2

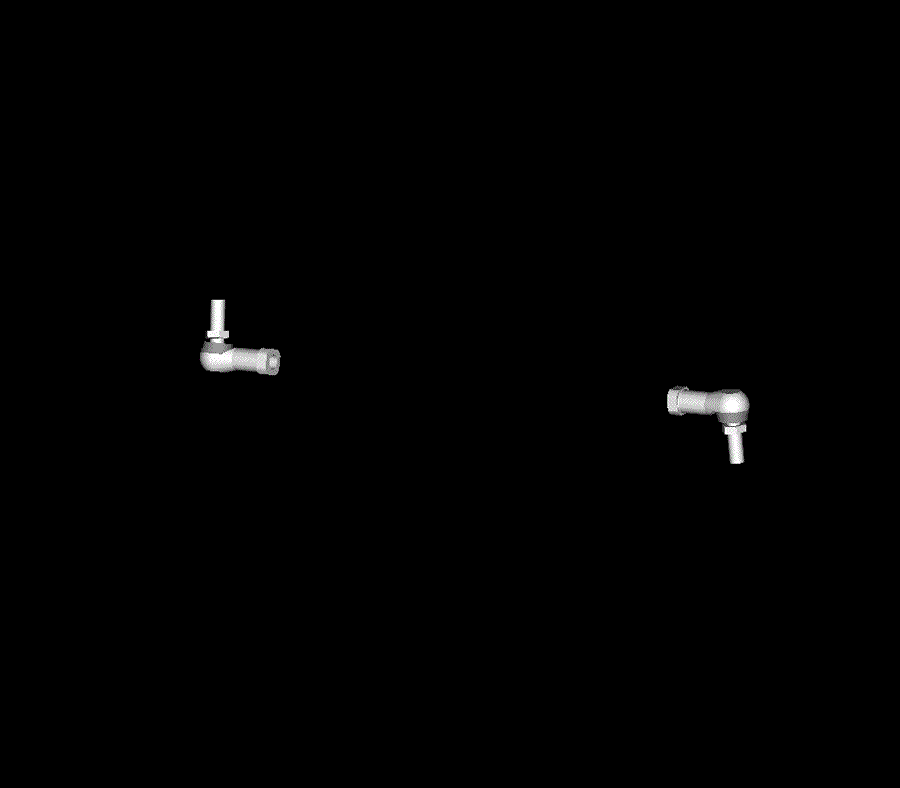

リンクボール（Ｌ・Ｒ）
部品名
リンクボール（Ｌ・Ｒ）
数量
4
Ｍ８　ナット（Ｌ・Ｒ）
部品名
Ｍ８　ナット（Ｌ・Ｒ）
数量
4
Ｍ８　ロックナット
部品名
Ｍ８　Ｎナット
数量
4
【図をクリックすると拡大します】
　＜３＞ リヤアクスル組付け

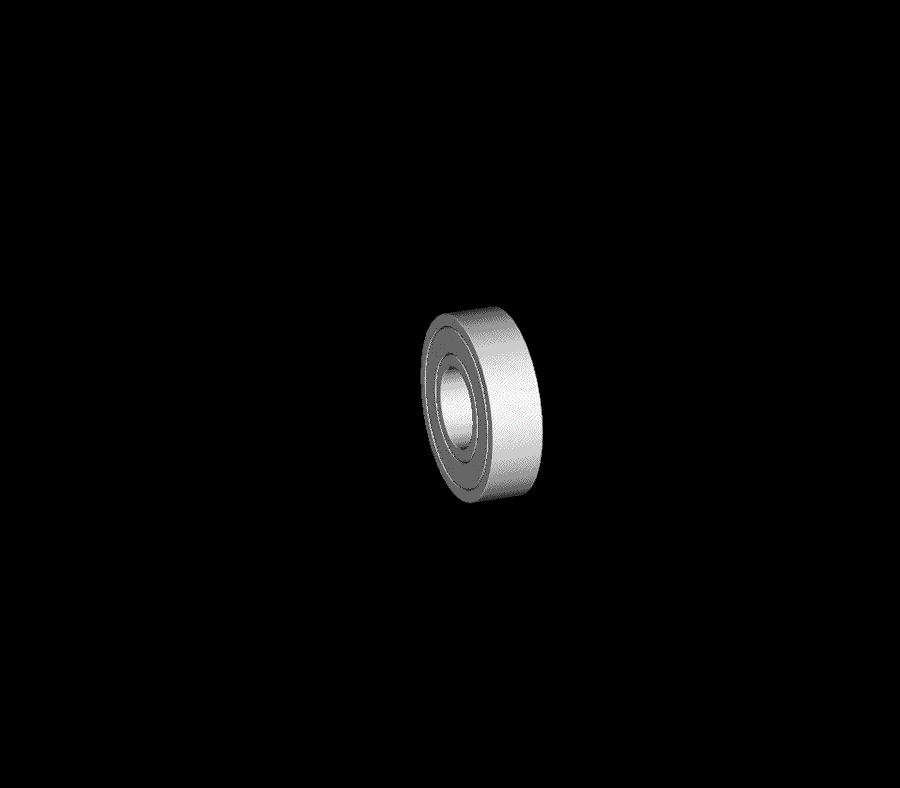

ボールベアリング
部品名
ボールベアリング
数量
4

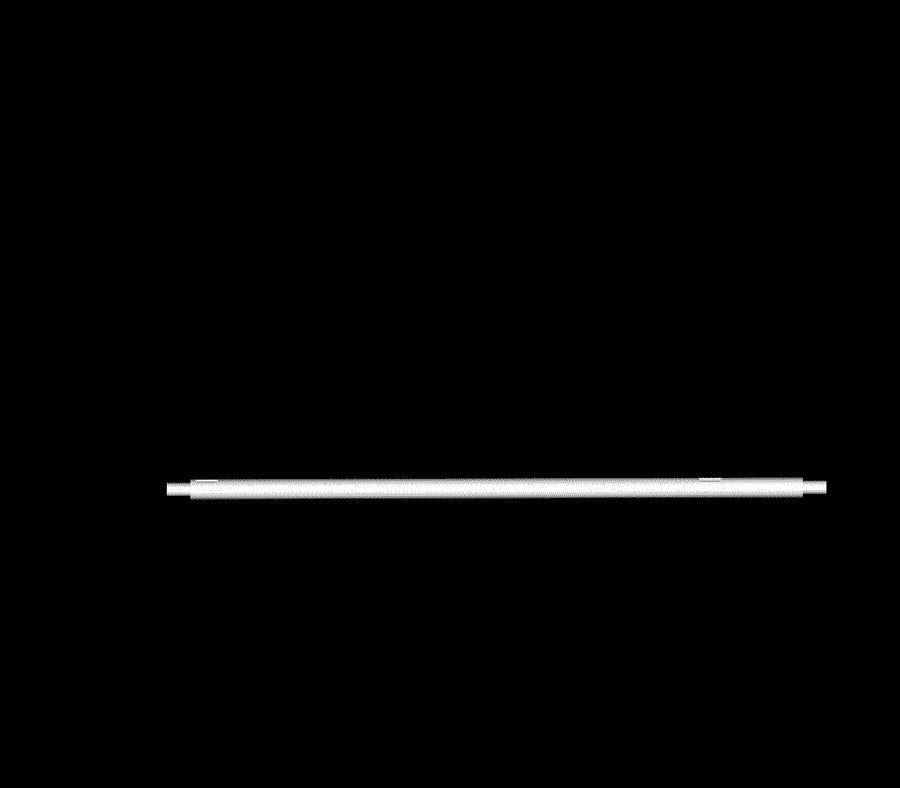

ドライブシャフト
部品名
ドライブシャフト
数量
2

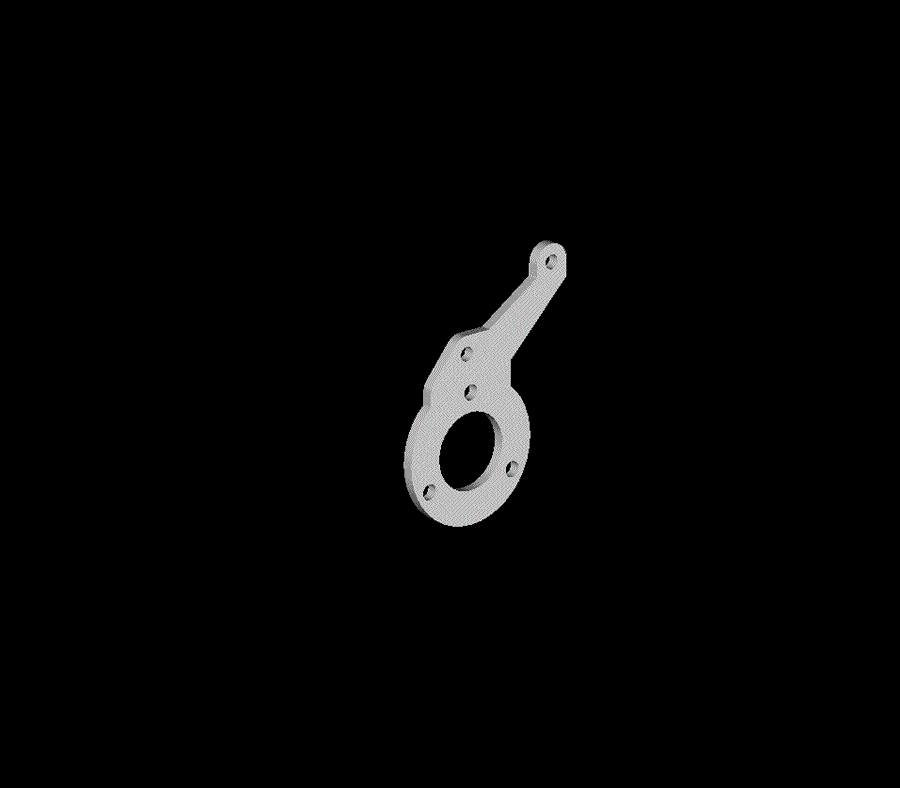

キャリパーブラケット
部品名
キャリパーブラケット
数量
2

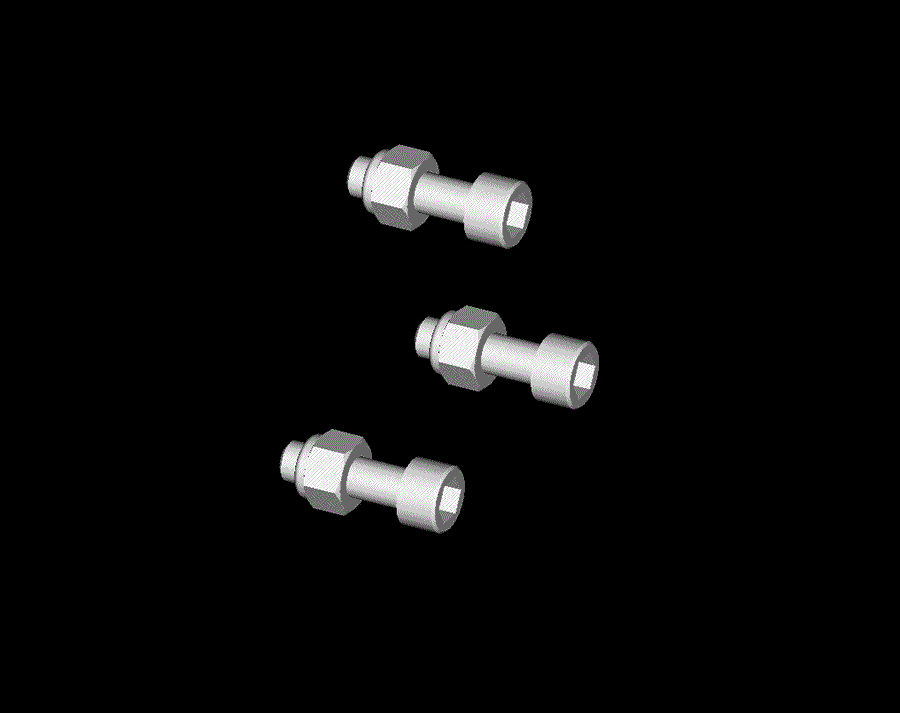

Ｍ６×２０ ボルトナット
部品名
Ｍ６×２０　ボルト
Ｍ６　Ｎナット
数量
6　／6
　
【図をクリックすると拡大します】
　＜４＞ バッテリーホルダー取付

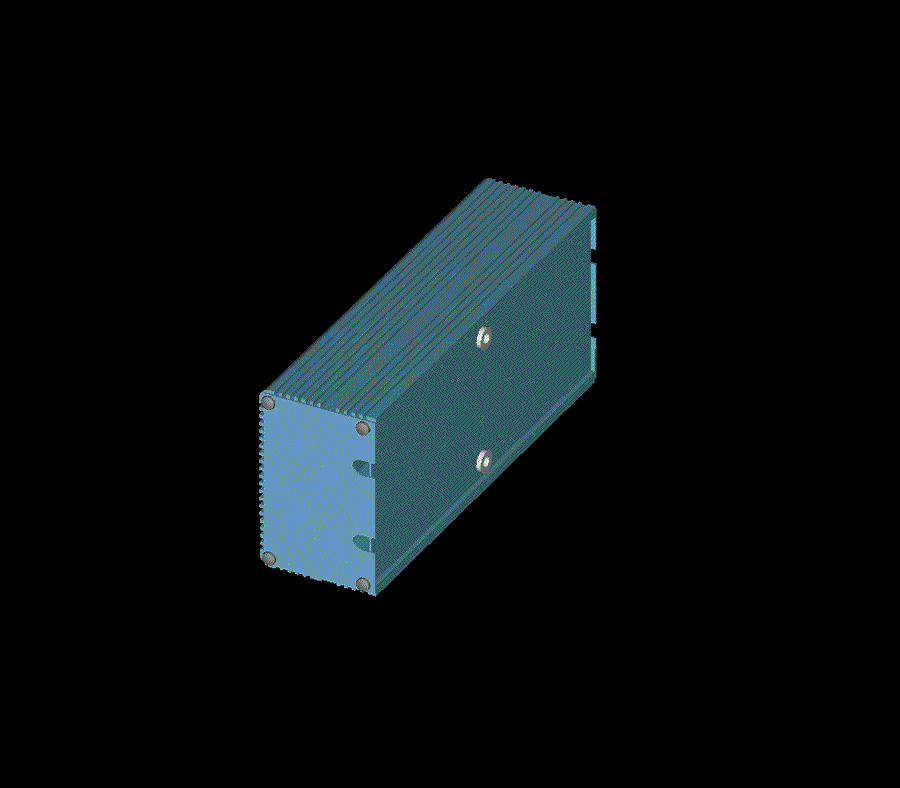

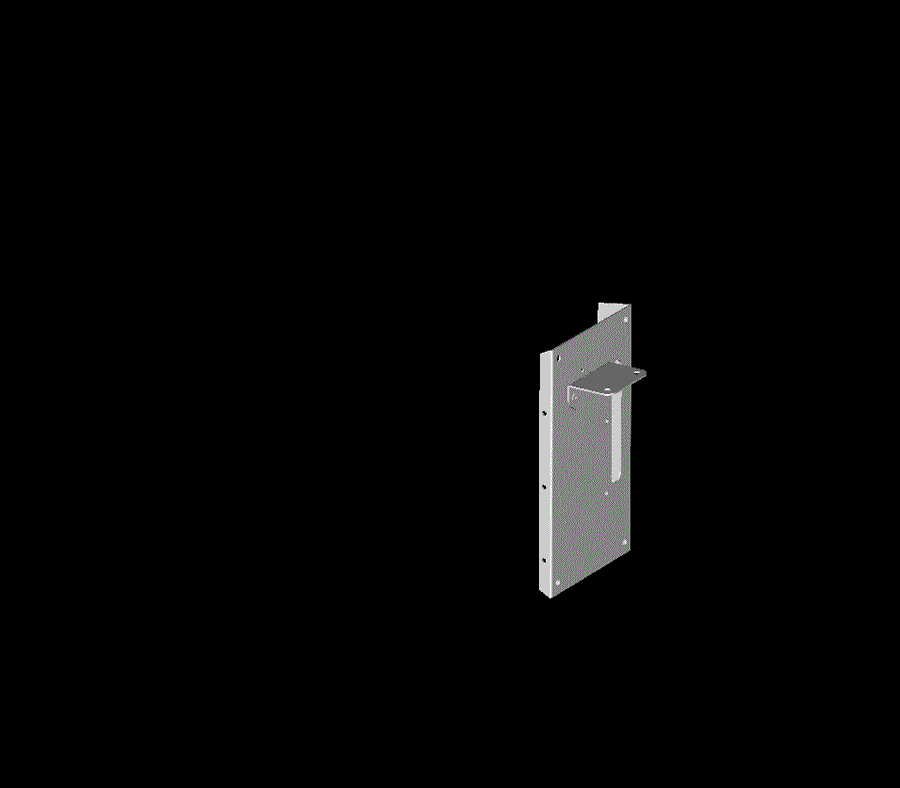

部品名

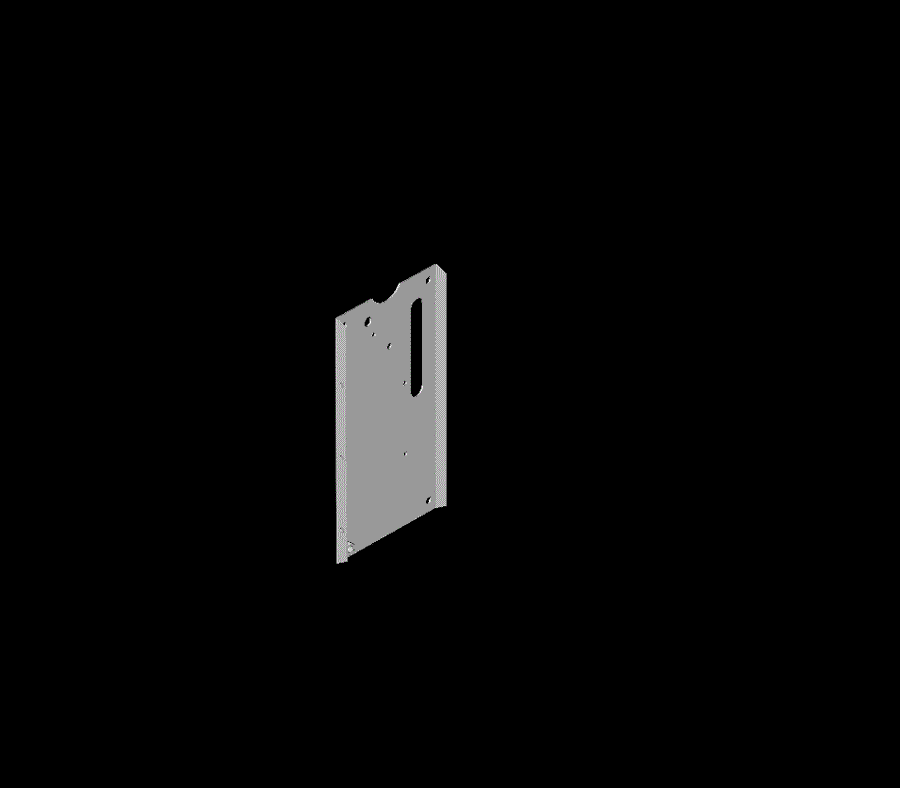

コントローラボックスプレート　Ｆ
数量
1
部品名
コントローラボックスプレート　Ｒ
数量
1

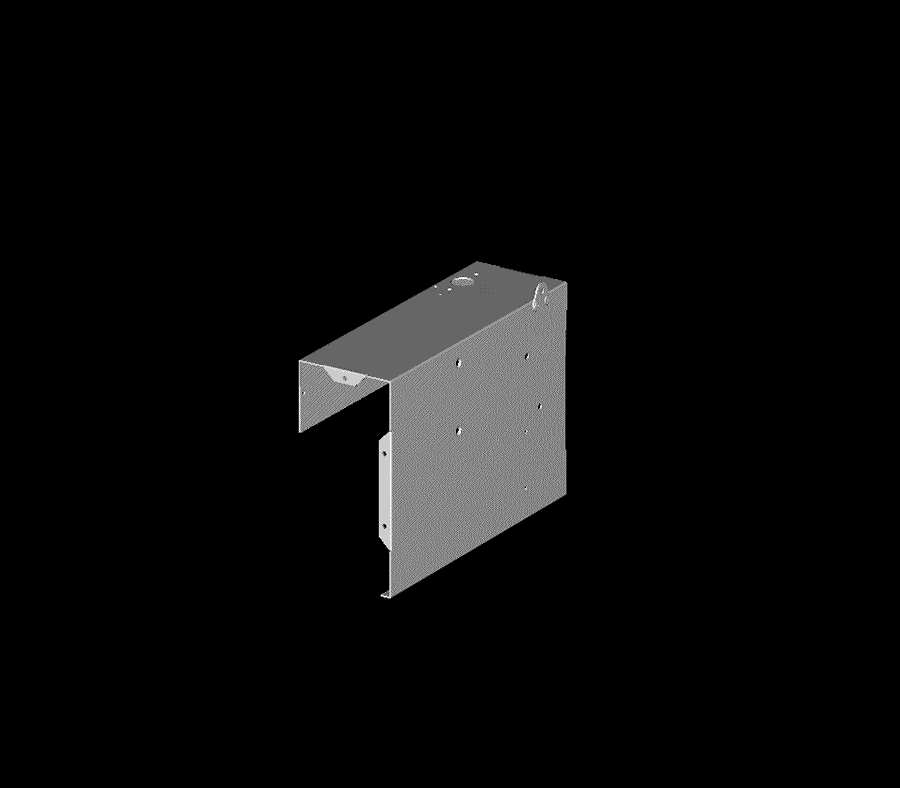

部品名
コントローラボックスプレート　Ｍ
数量
1

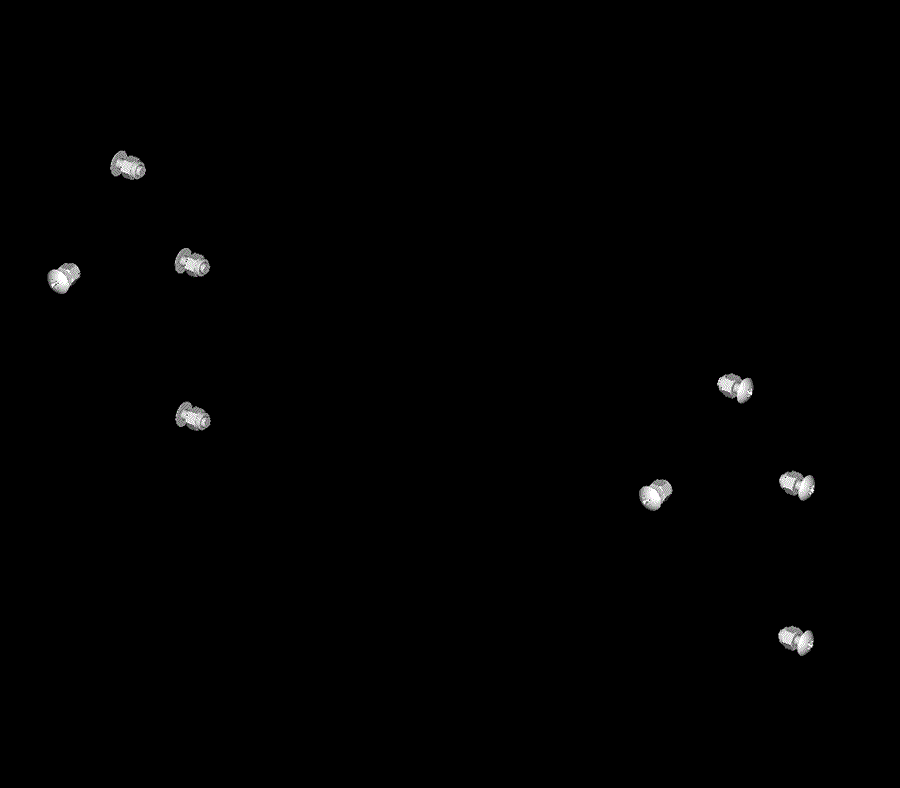

部品名
Ｍ４×１２　トラスネジ
Ｍ４　Ｎナット
数量
部品名
ヒューズボックス
数量
1

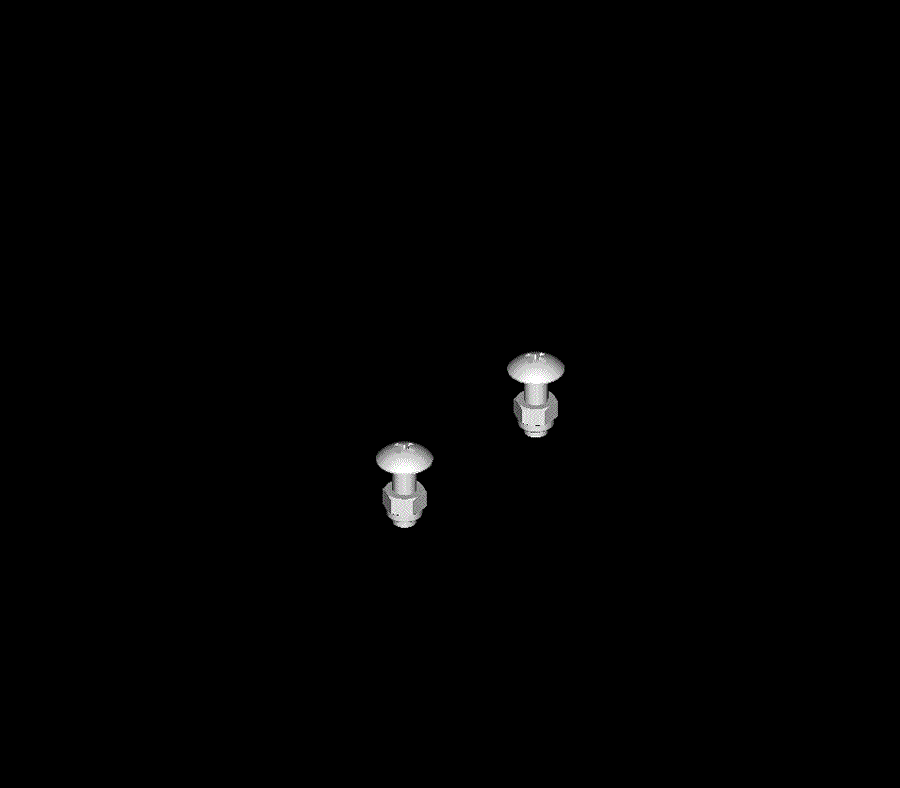

部品名
Ｍ５×１２　トラスネジ
Ｍ５　Ｎナット
数量
3　／3
部品名
チャージャー
数量
1

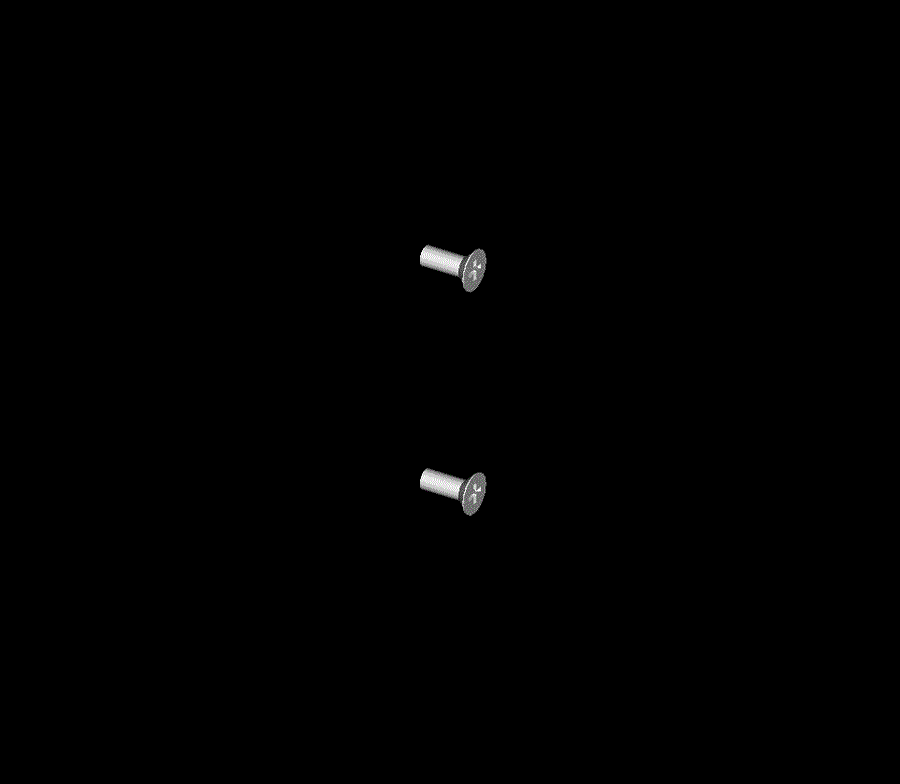

部品名
Ｍ５×１２　サラネジ
数量
2
部品名

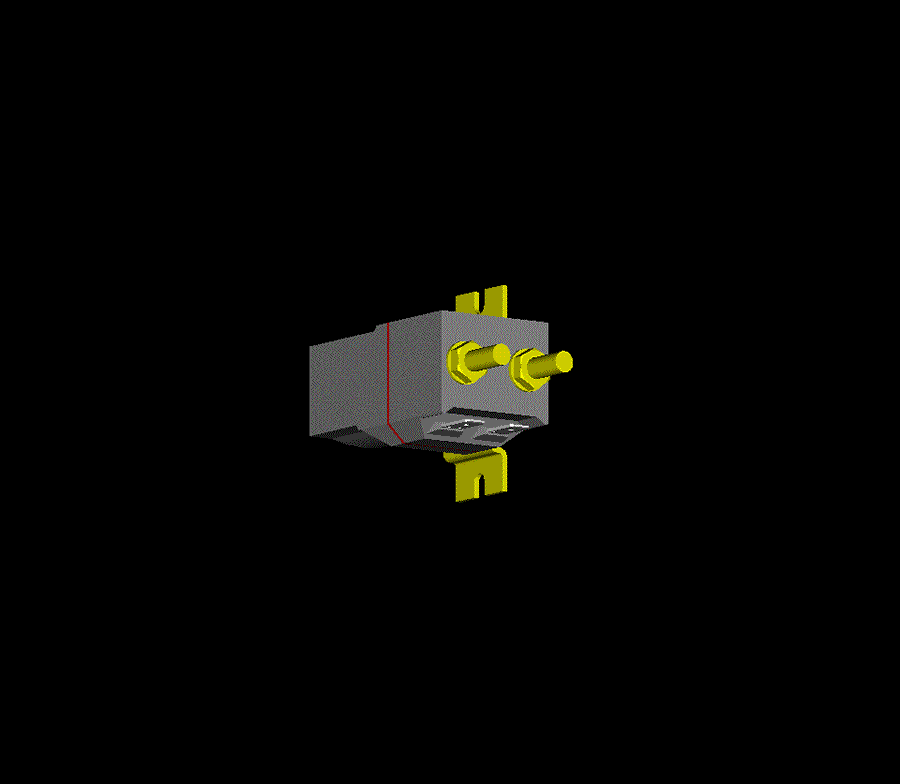

カットリレー
数量
1
部品名

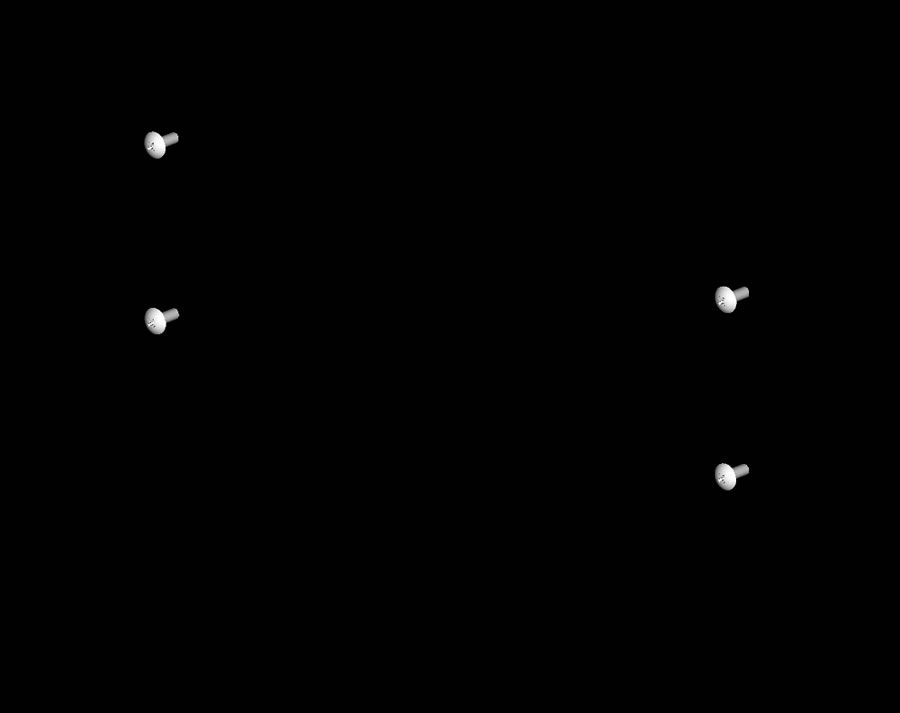

Ｍ４×１２　トラスネジ
Ｍ４　Ｎナット
数量
部品名

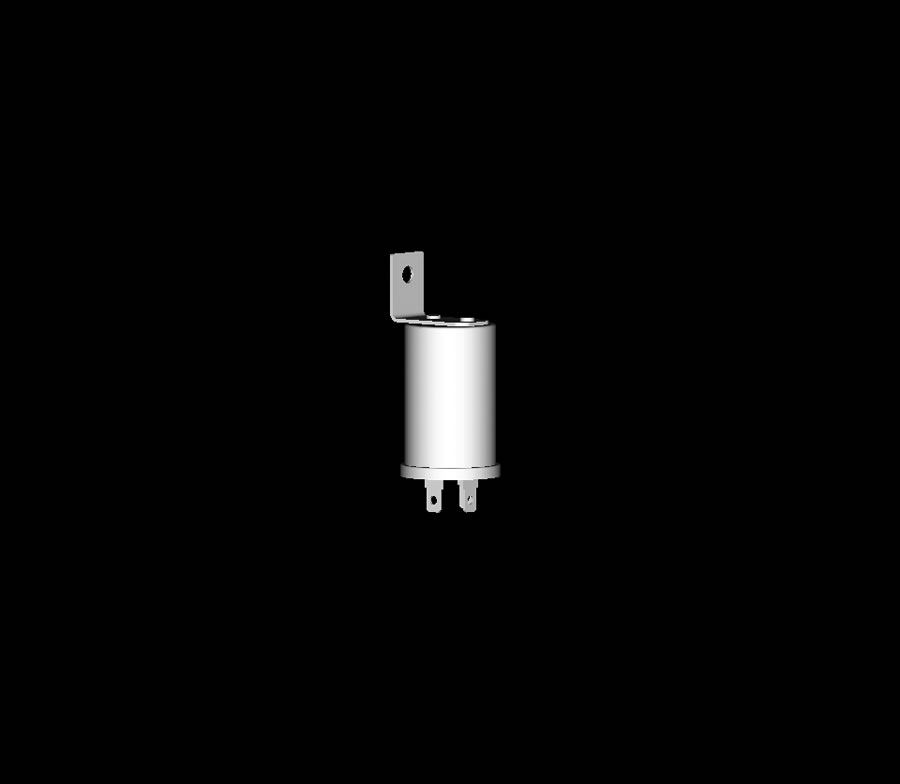

ウインカーリレー
数量
1

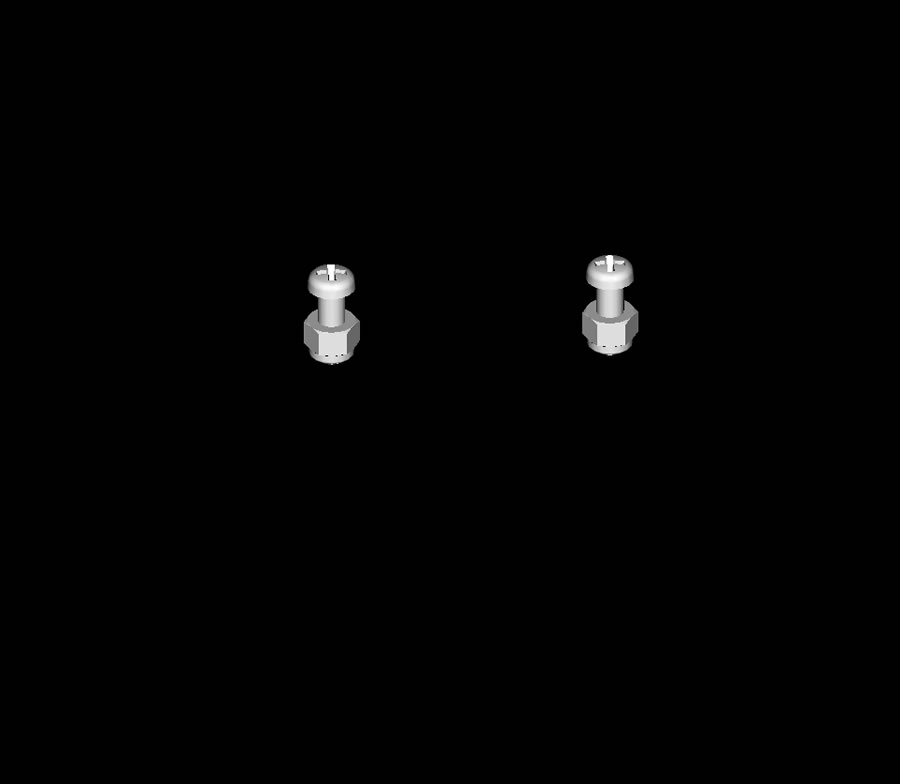

部品名

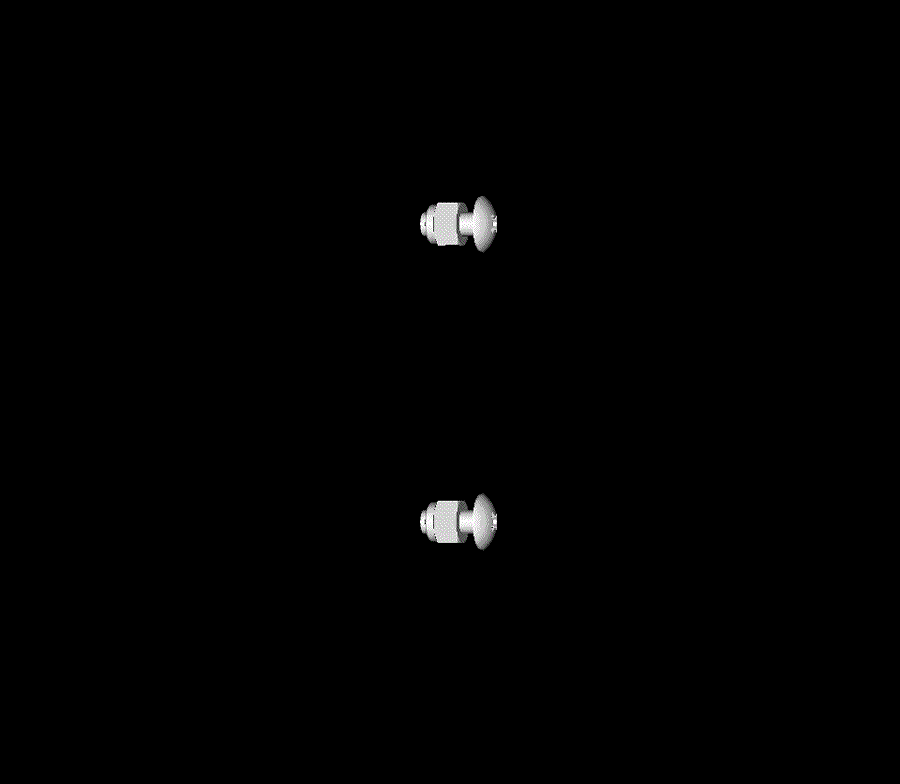

Ｍ４×１２　トラスネジ
Ｍ４　Ｎナット
数量
14　／10

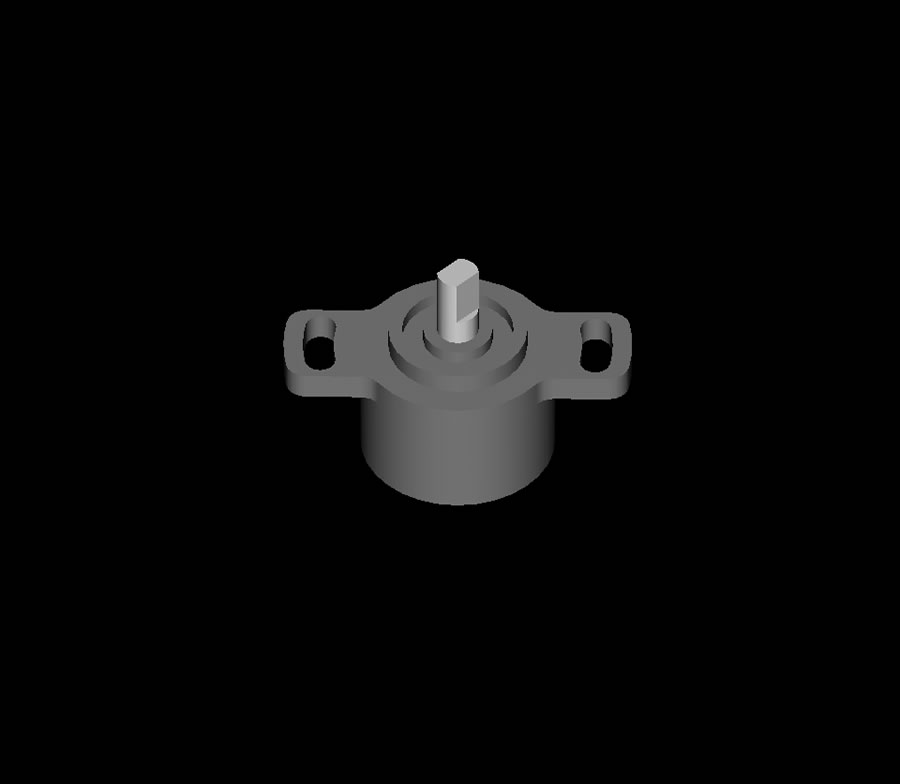

部品名
アクセルボリューム
数量
部品名
Ｍ４×１５　ナベネジ
Ｍ４　ナベナット
数量
2
部品名
アクセルアーム
数量
1
部品名
Ｍ３×６　止メネジ
数量
1
部品名

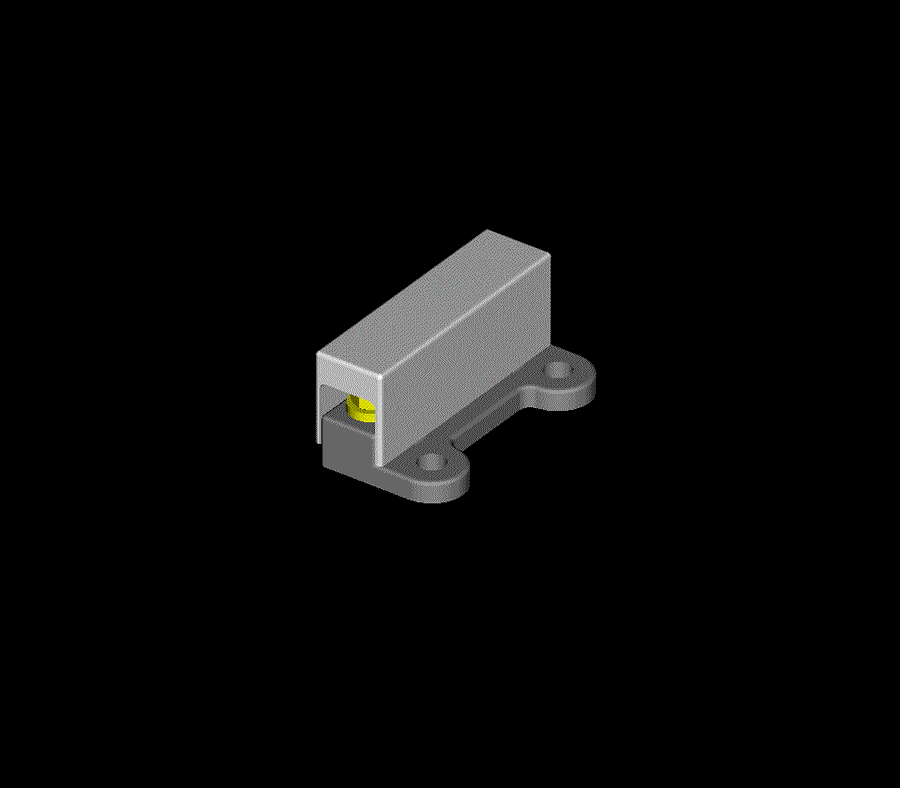

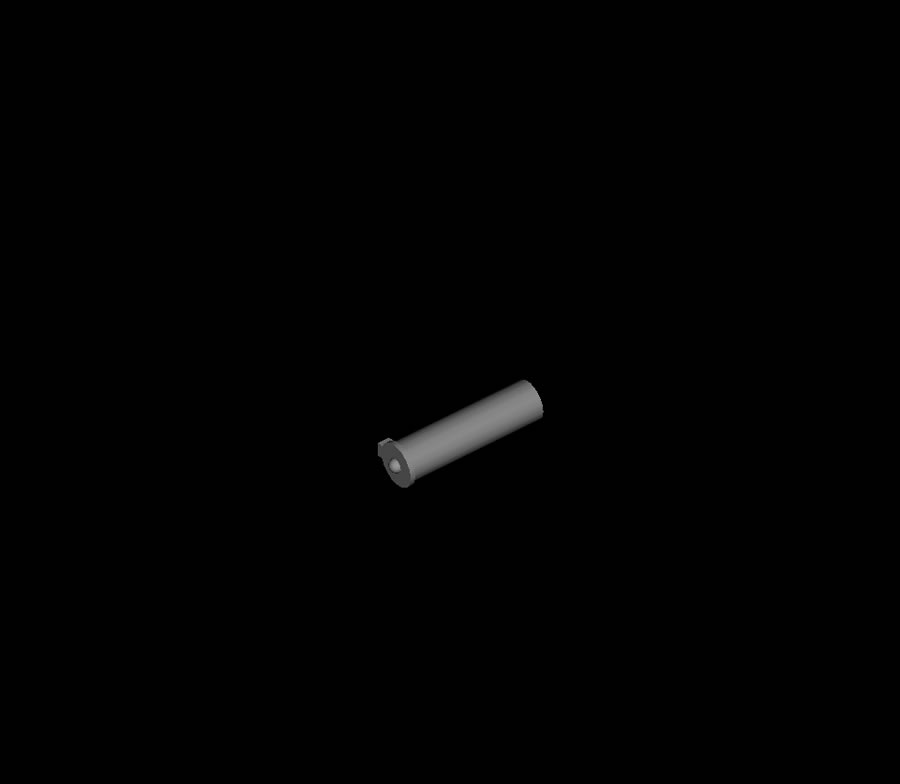

カットスイッチ
数量
1
部品名
カットスイッチホルダー
数量
1
部品名
Ｍ３×１０　ナベネジ
数量
2

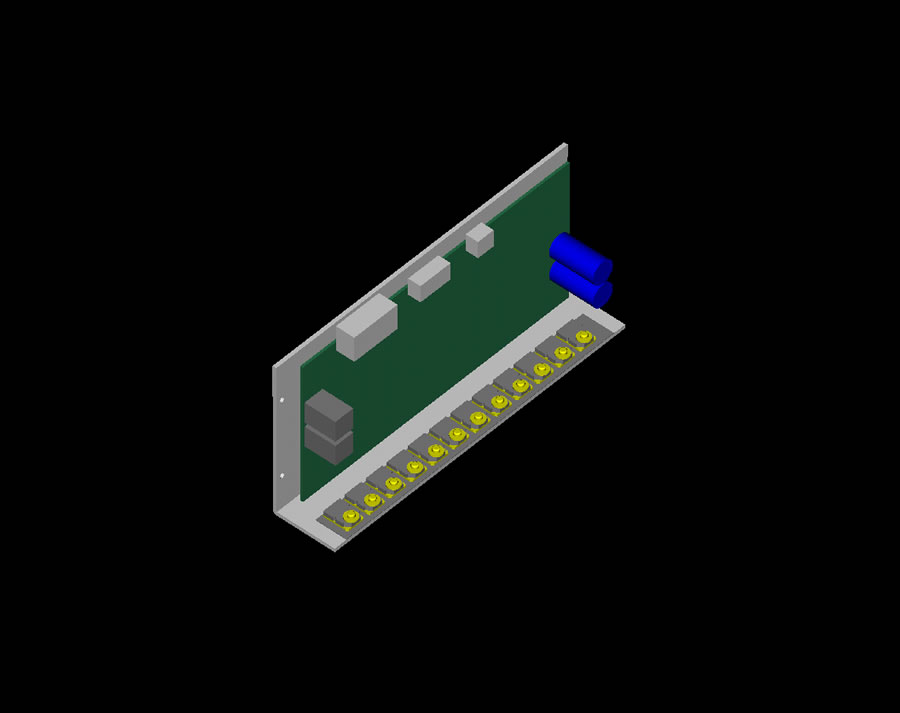

部品名
コントローラ
数量
1
部品名
Ｍ４×１２　トラスネジ
数量
部品名

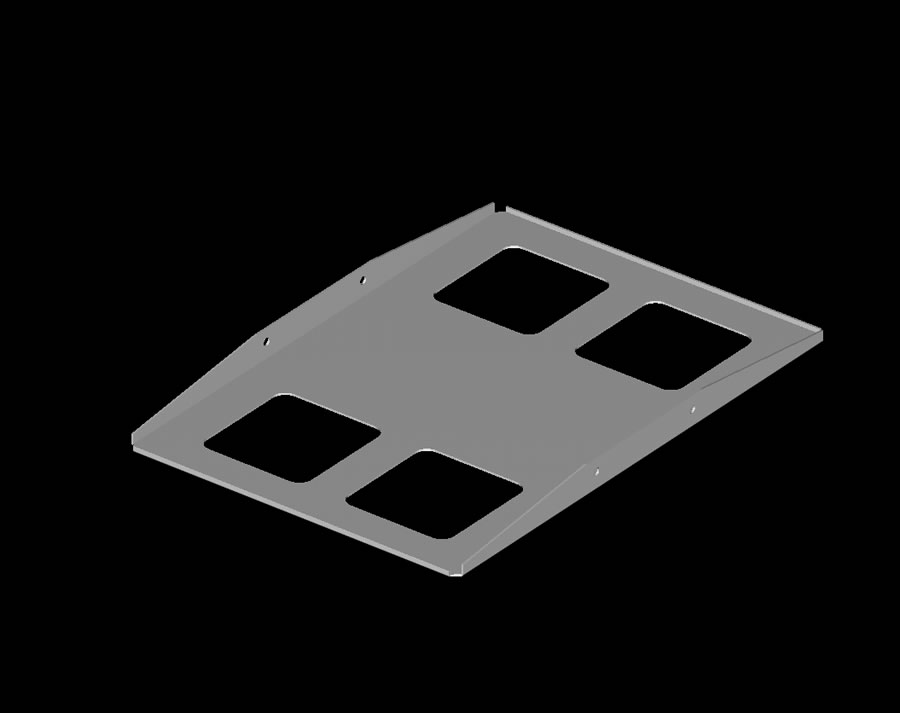

バッテリーホルダープレート
数量
1

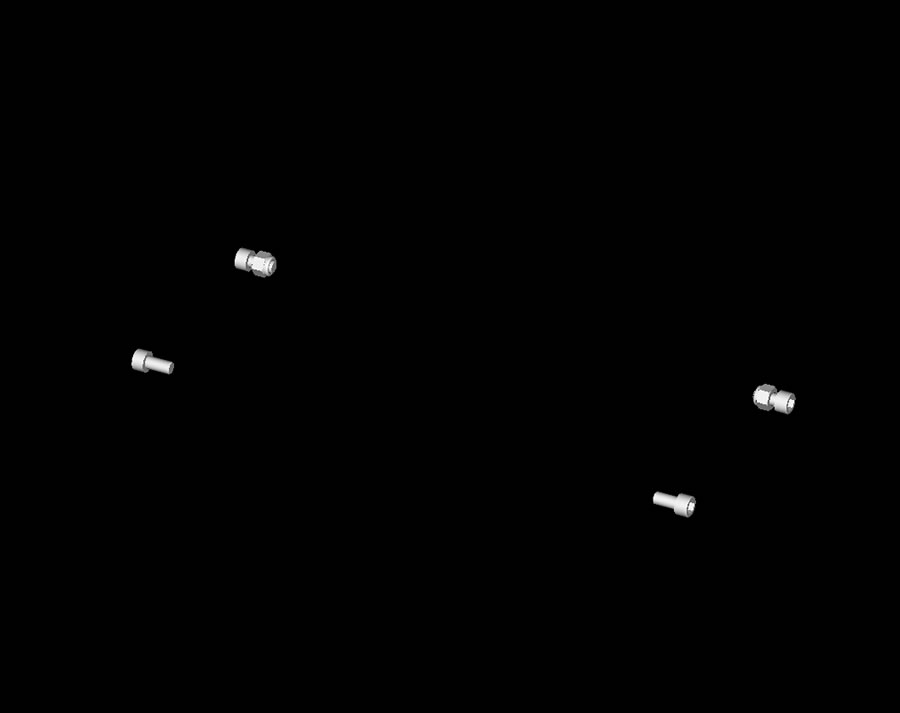

部品名
Ｍ６×１２　ボルト
Ｍ６　Ｎナット
数量
4　／2
【図をクリックすると拡大します】
　＜５＞ 自転車駆動組付け

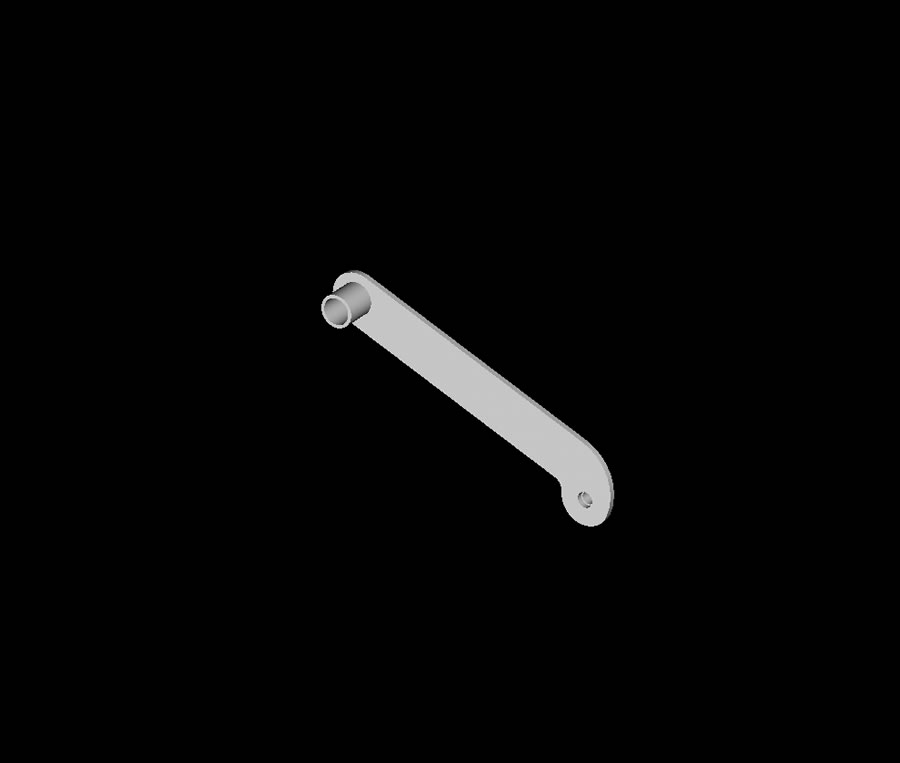

部品名
テンショナーアームＦ
数量
1
部品名
アームスペーサーＦ
数量

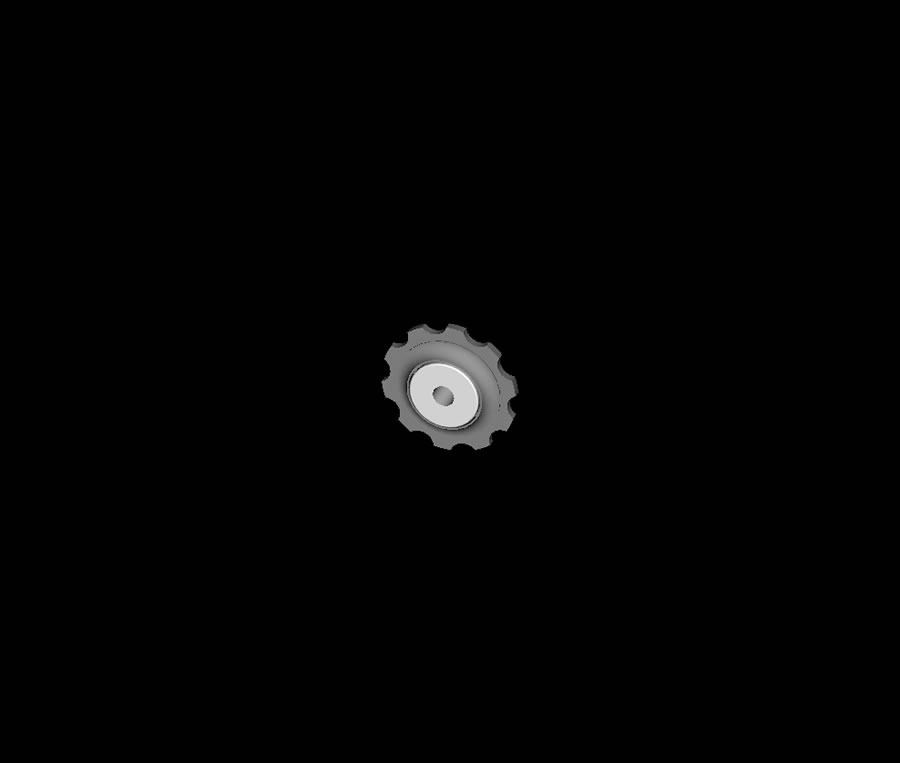

部品名
テンショナースプロケット
数量
4
部品名

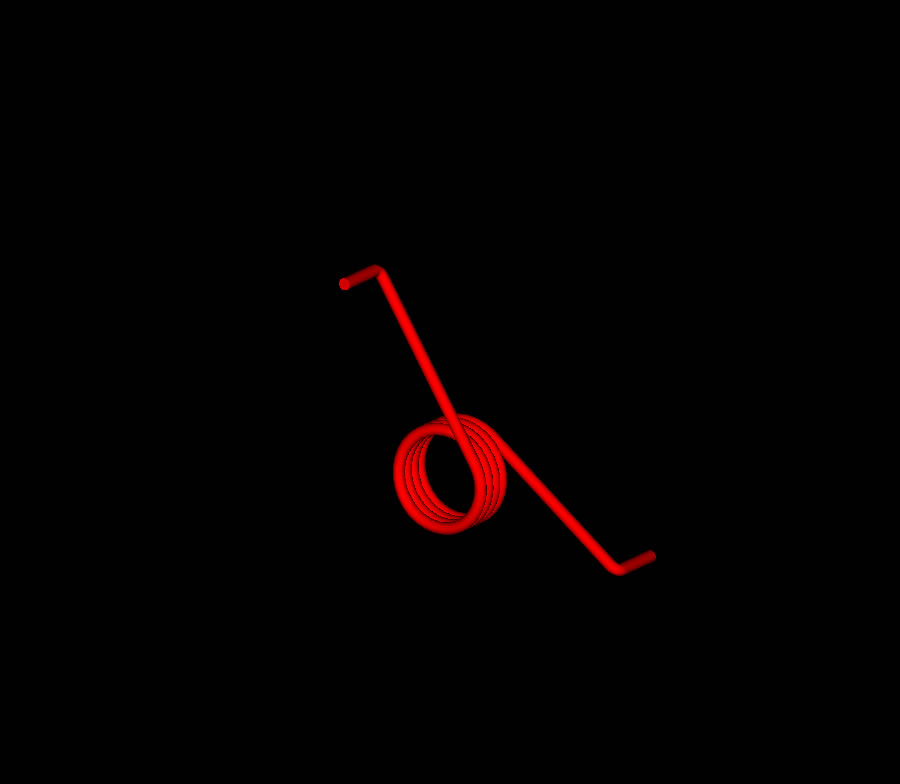

テンショナースプリング
数量
部品名

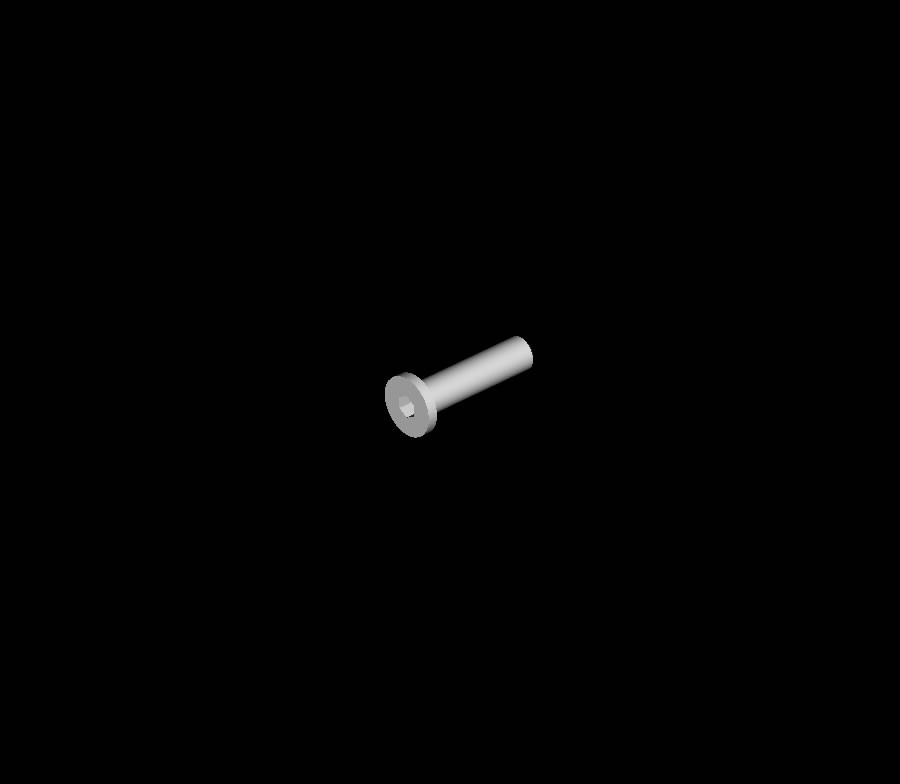

M5×20 低頭ネジ
数量
1

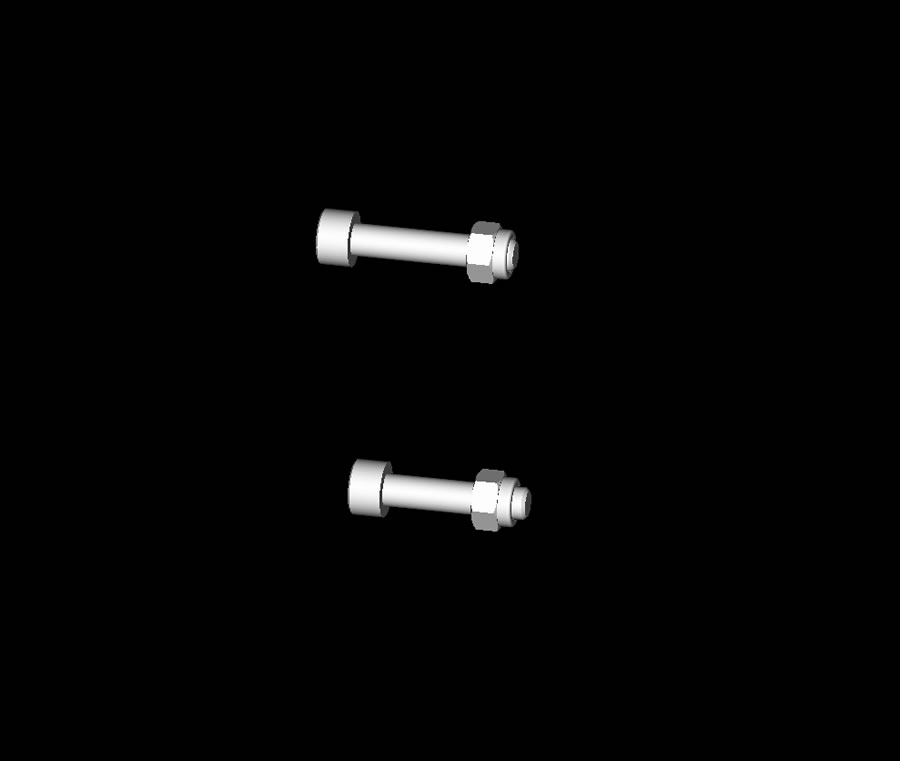

部品名
M5× ボルトＮナット
数量
部品名

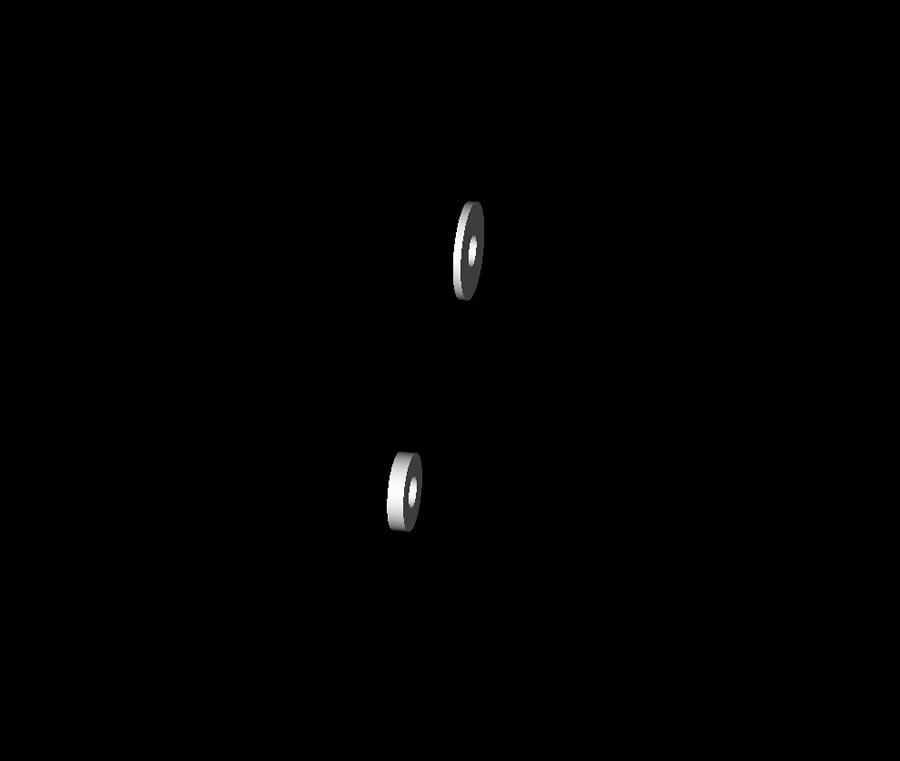

スペーサーワッシャ
数量
部品名
クランクシャフト
数量
1

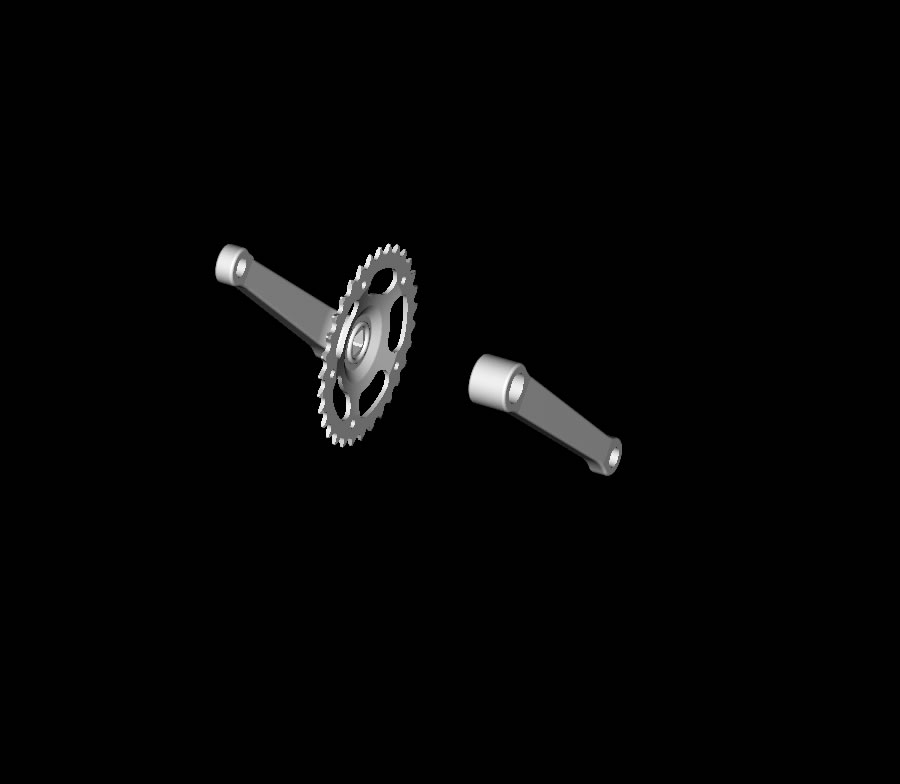

部品名
クランク（L・R） 29ｔ用
数量
2

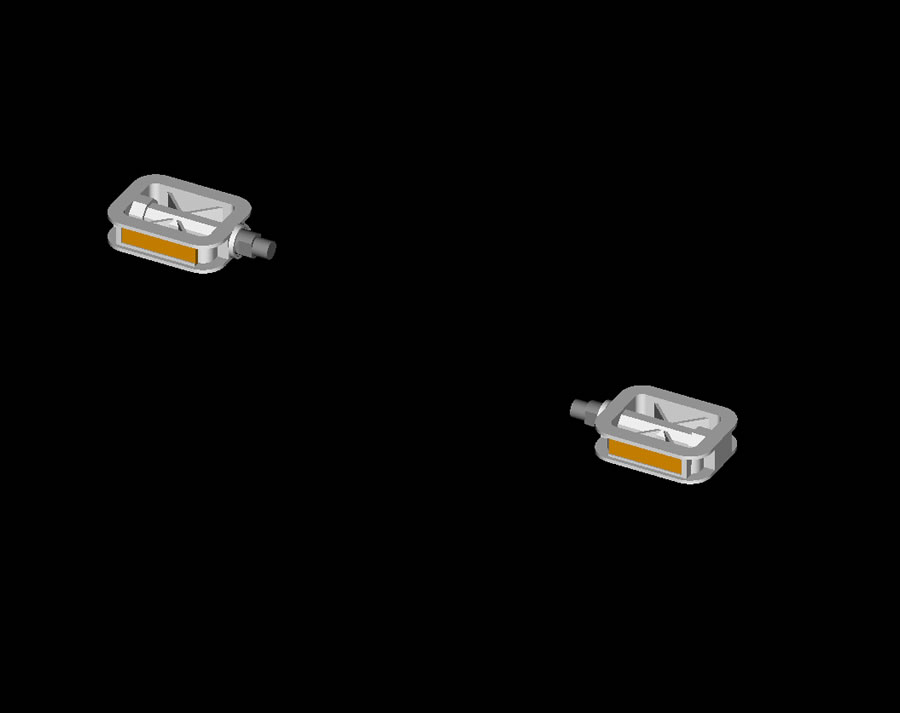

部品名
ペダル
数量
2
部品名
M8 ボルト
数量
部品名

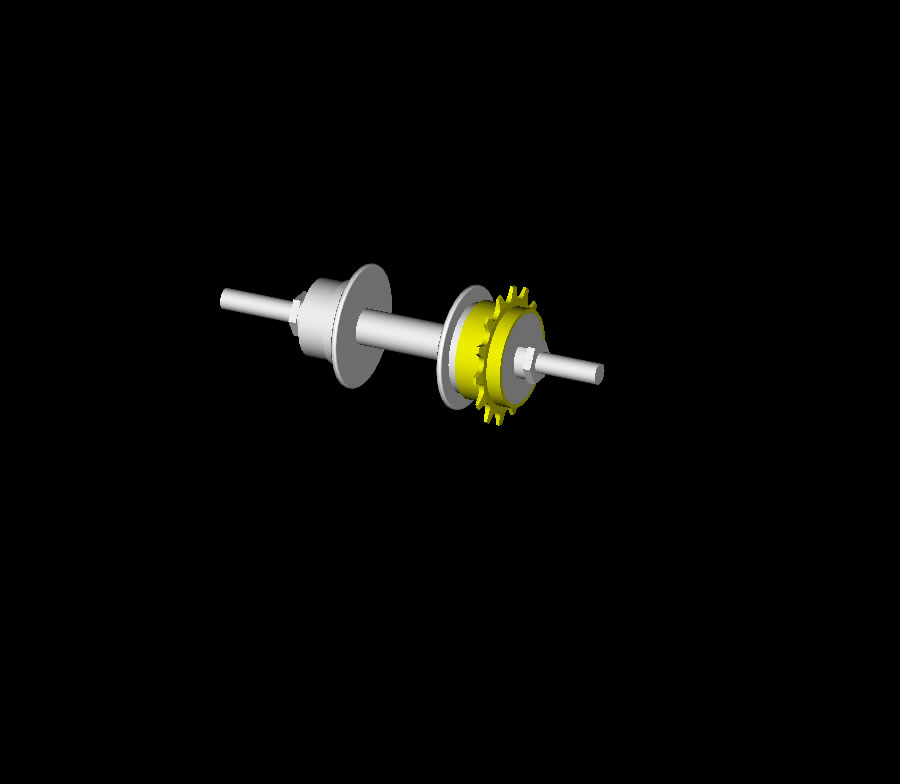

自転車ハブ（14t）
数量
1
部品名
ハブ用Ｍ10ボルト
数量
部品名

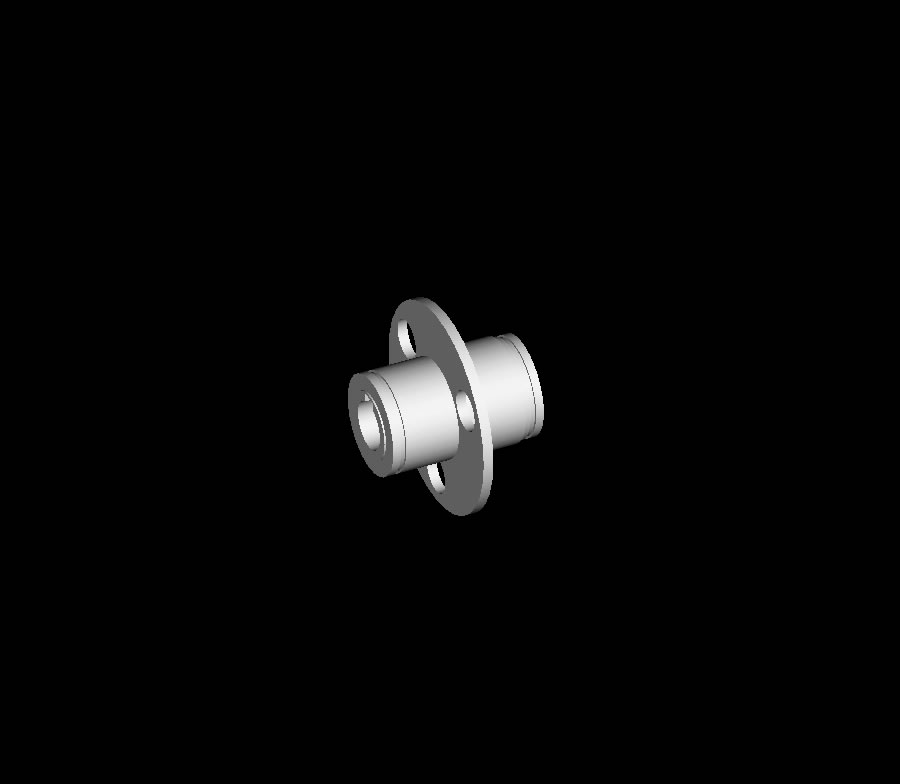

ハブ用スペーサー
数量
1
部品名
ハブ用ブラケット
数量
部品名
M6×20 ボルト
M6 Nナット
数量
2
部品名
フリースプロケット
数量
1

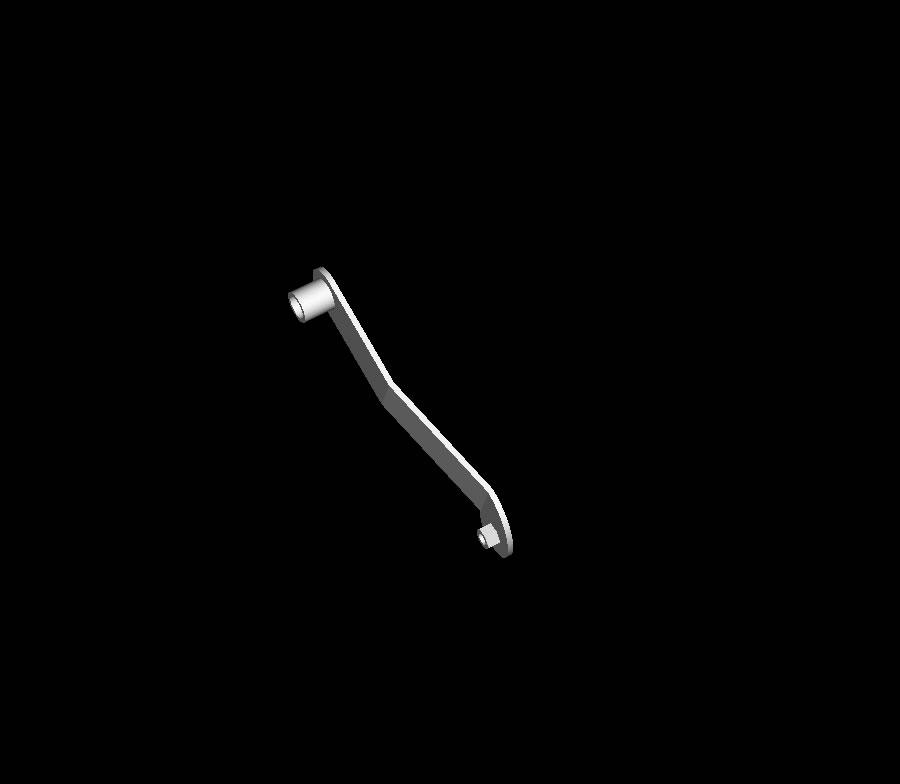

部品名
テンショナーアームＢ
数量
1
部品名
ピンホルダー
数量
1
部品名
ピン（M6×10 ボルト）
数量
3
部品名
スプリング
数量
6

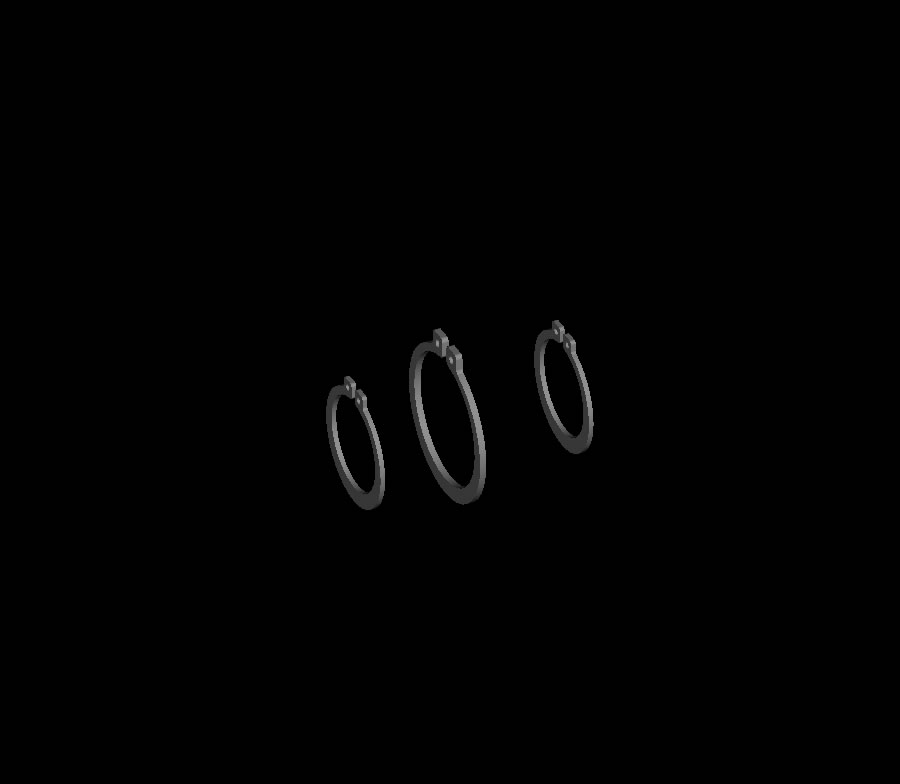

部品名
Ｃ型軸用止輪(3種）
数量
3
部品名
インナー
数量
1
部品名
スプロケットホルダー
数量
1
部品名
スプロケット 14t
数量
1
部品名
両丸キー　4×4×15
数量
1
部品名

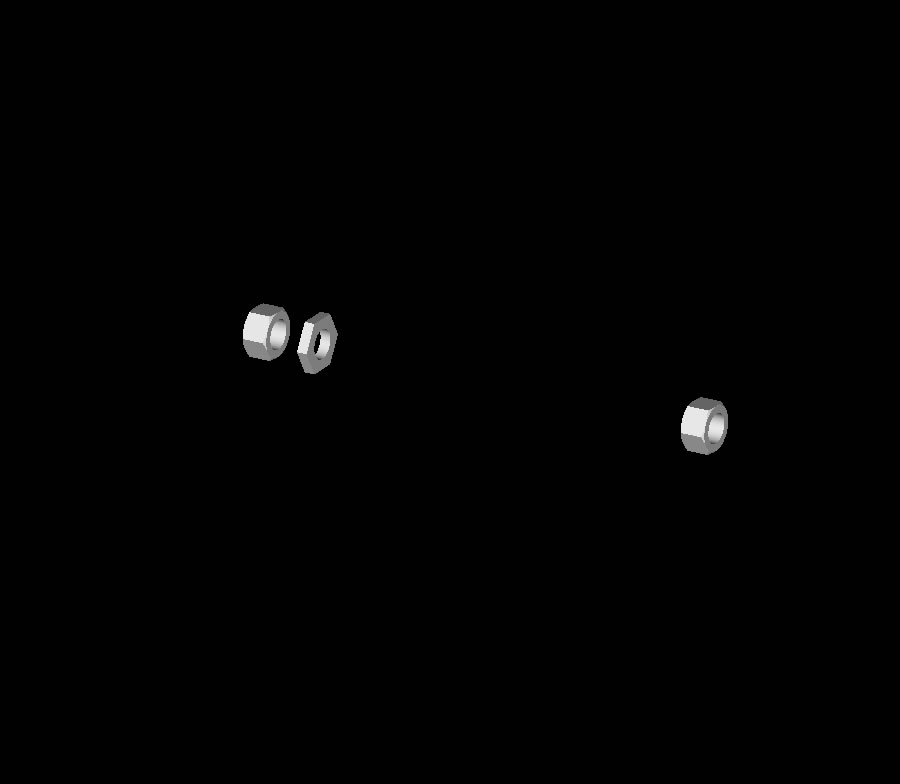

M8 Nナット・ワッシャ
数量

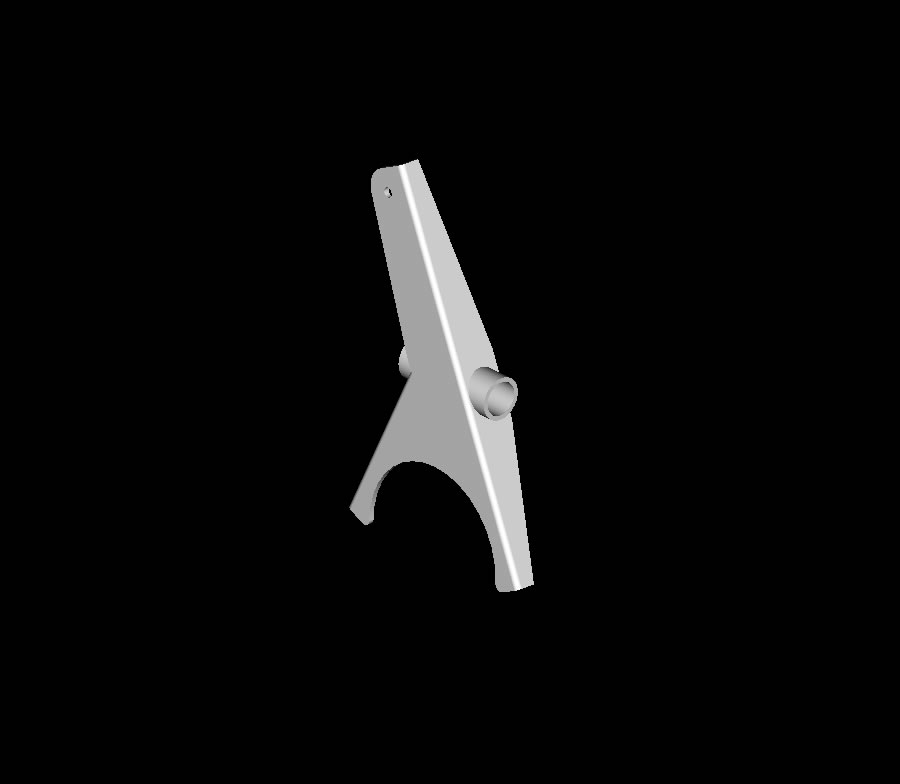

部品名
バッククラッチシフター
数量
1
部品名
バッククラッチスペーサー
数量
1

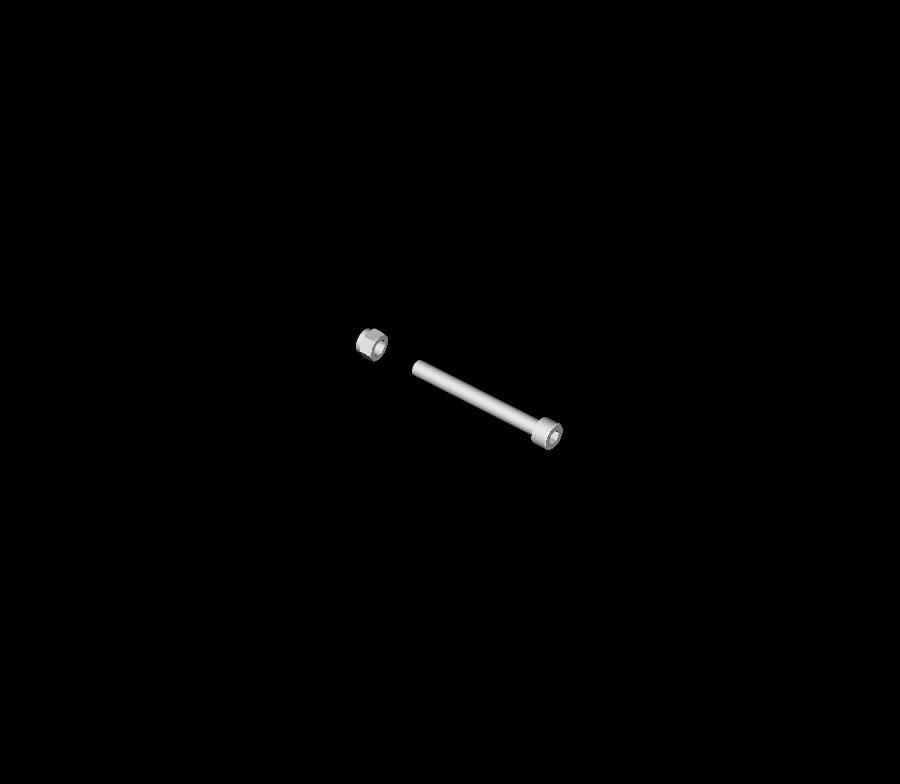

部品名

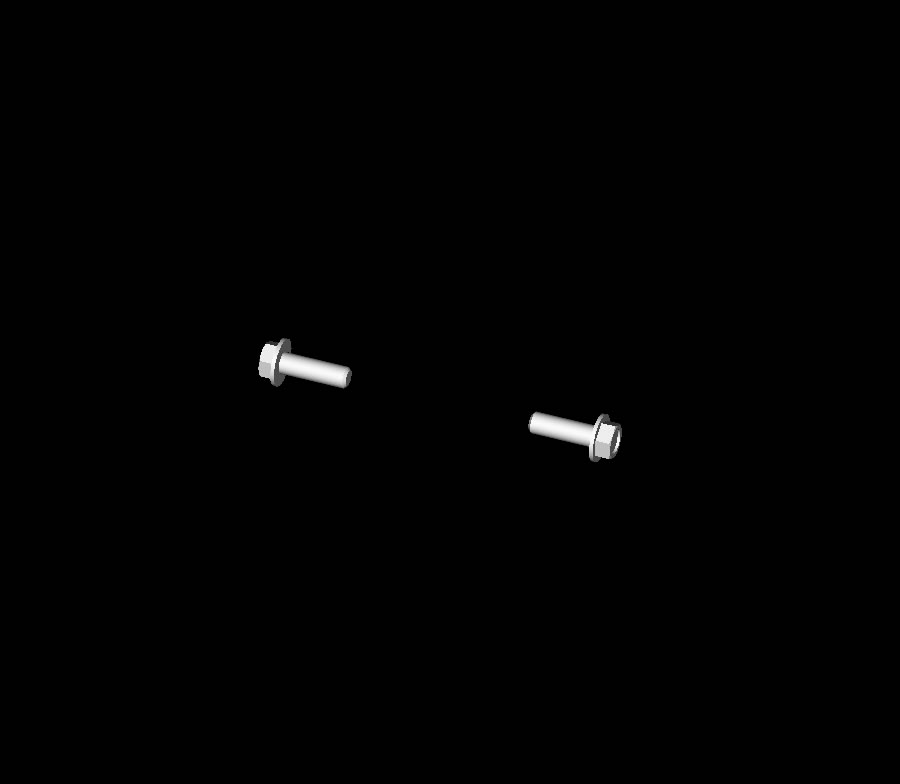

M8 ボルト・Nナット
数量
【図をクリックすると拡大します】

　
