［PEV］組立説明書･7

［PEV］組立説明書　＜７＞ホイール＆ブレーキ組付け

　�@ホイール＆ブレーキ組付け

　作業コード：7-1-1

　作業コード：7-1-2

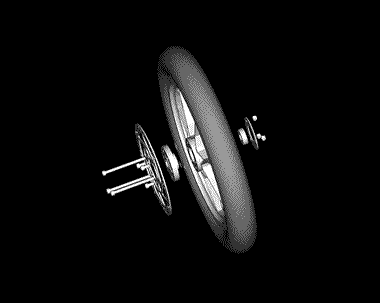

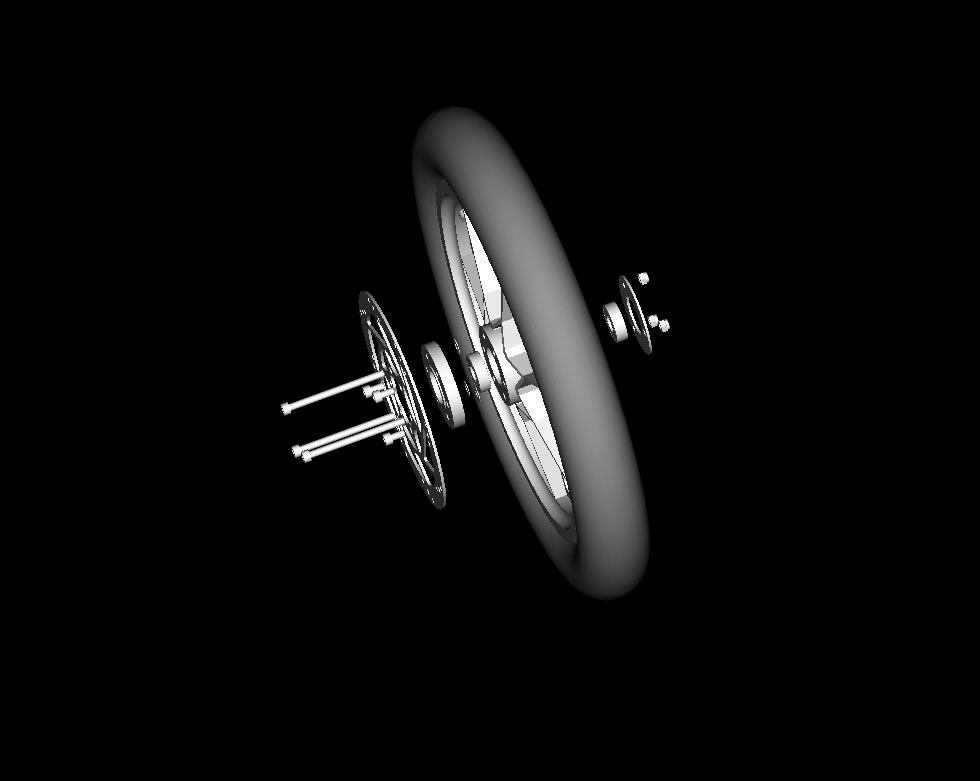

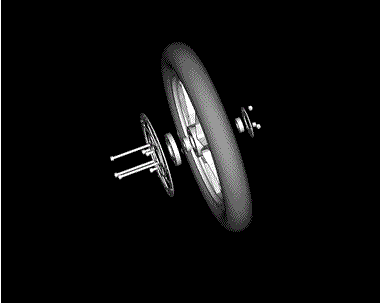

フロントは、ホイールにローターブラケットとローター及びアウターパネルをセットして M5ボルト・ナットで固定する。(ホイールとローターブラケットとの間に M5ワッシャ×3 を入れる)

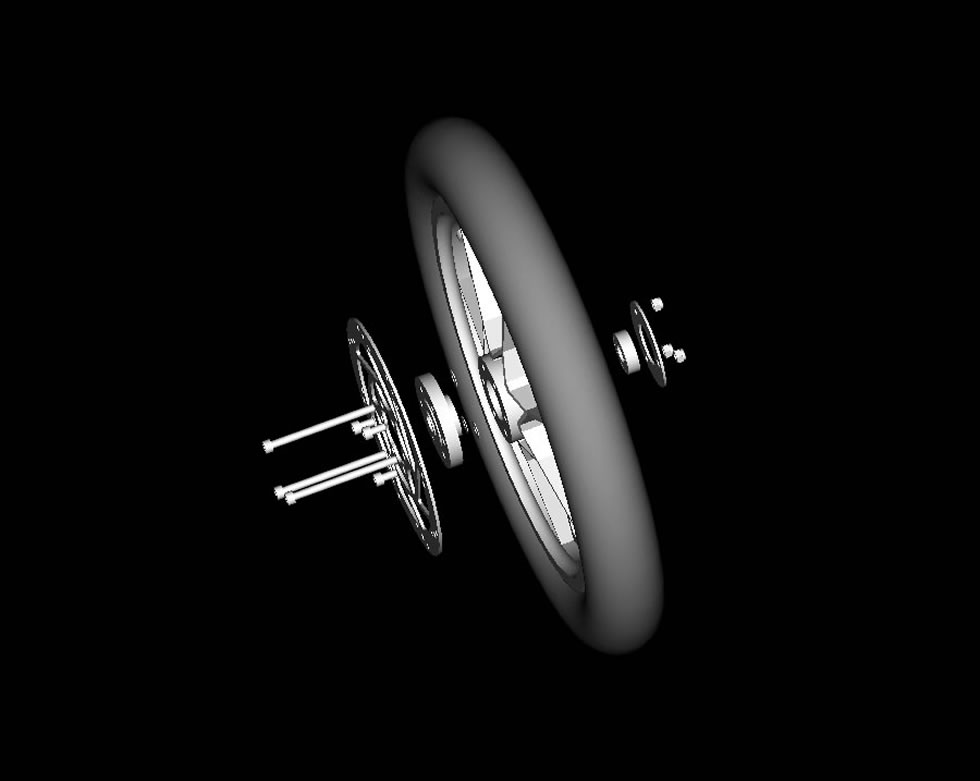

リヤーは、ホイールの内側ベアリングを外し、ローターブラケットを入れ、ローター及びアウターパネルをセットして M5ボルト・ナットで固定しする。(フロントと同じに M5ワッシャを入れる）

　作業コード：7-1-3

　　作業コード：7-1-4

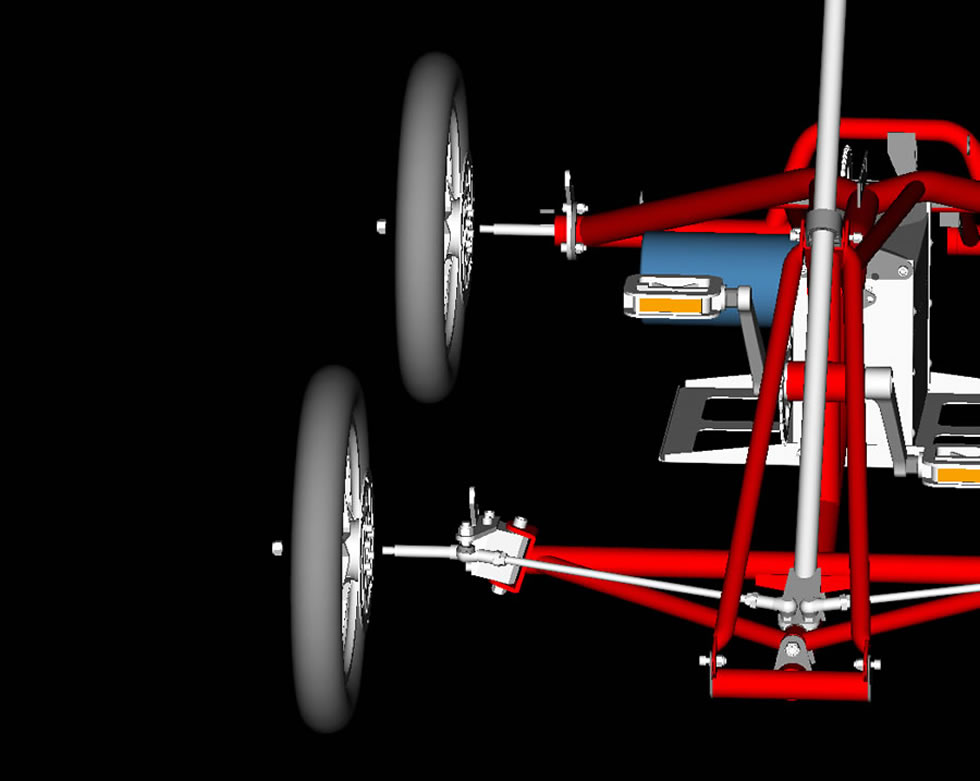

フロントホイールをナックルのスピンドルに取付けて M8ナットで固定し、リヤホイールをドライブシャフトに両丸キーをセット後に取付けてM8ナットで固定する。

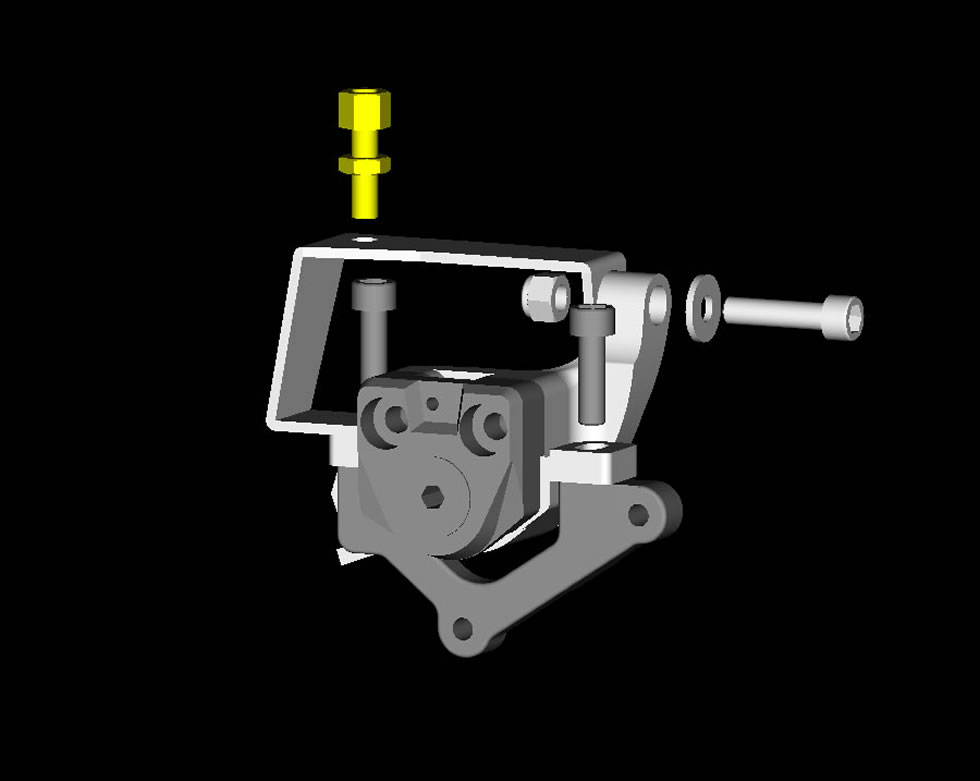

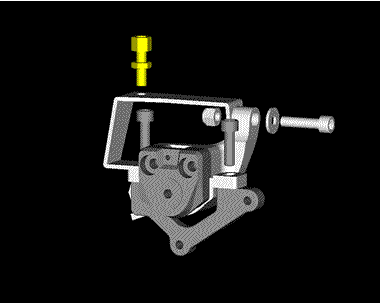

ブレーキキャリパーにワイヤーブラケット（ワイヤー調整ネジ付き）を M6ボルト・Nナット・ワッシャで取付けた後、付属のM6ボルトで本体にある長穴の中央にキャリパーホルダ- を仮止めする。

　作業コード：7-1-5

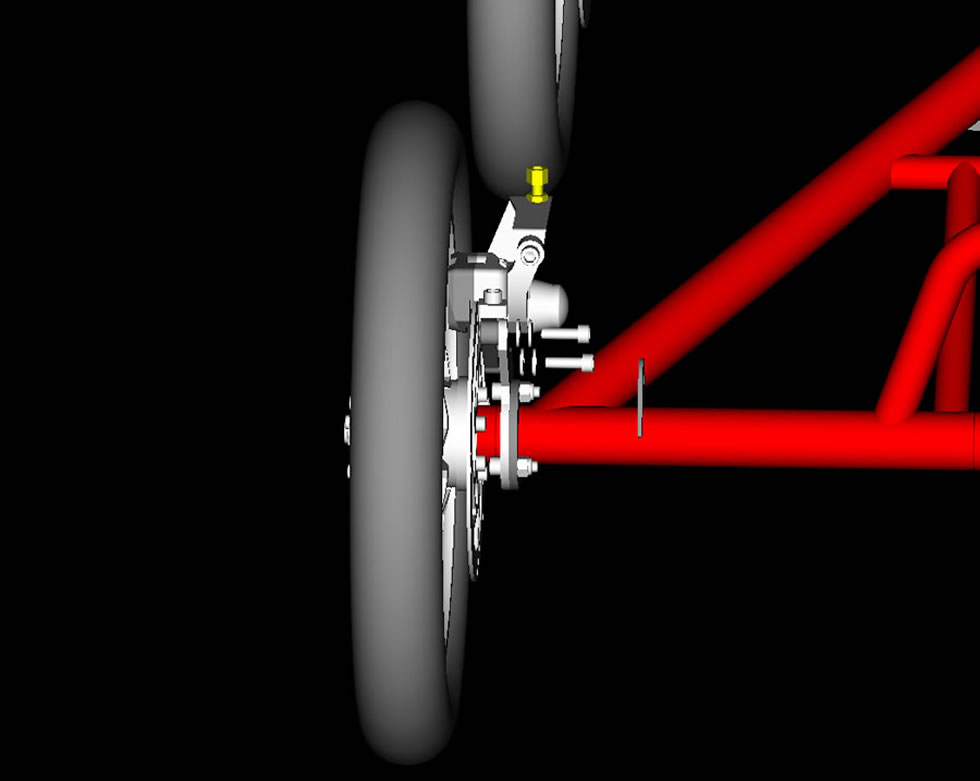

キャリパーをキャリパーブラケットに取り付ける際に、ローターがキャリパーの中央に位置するようにワッシャで調節し、M6ボルトで固定する。（ブレーキキャリパーのセッティングは、別紙の説明書によって行う）
