オプション/引出トレー

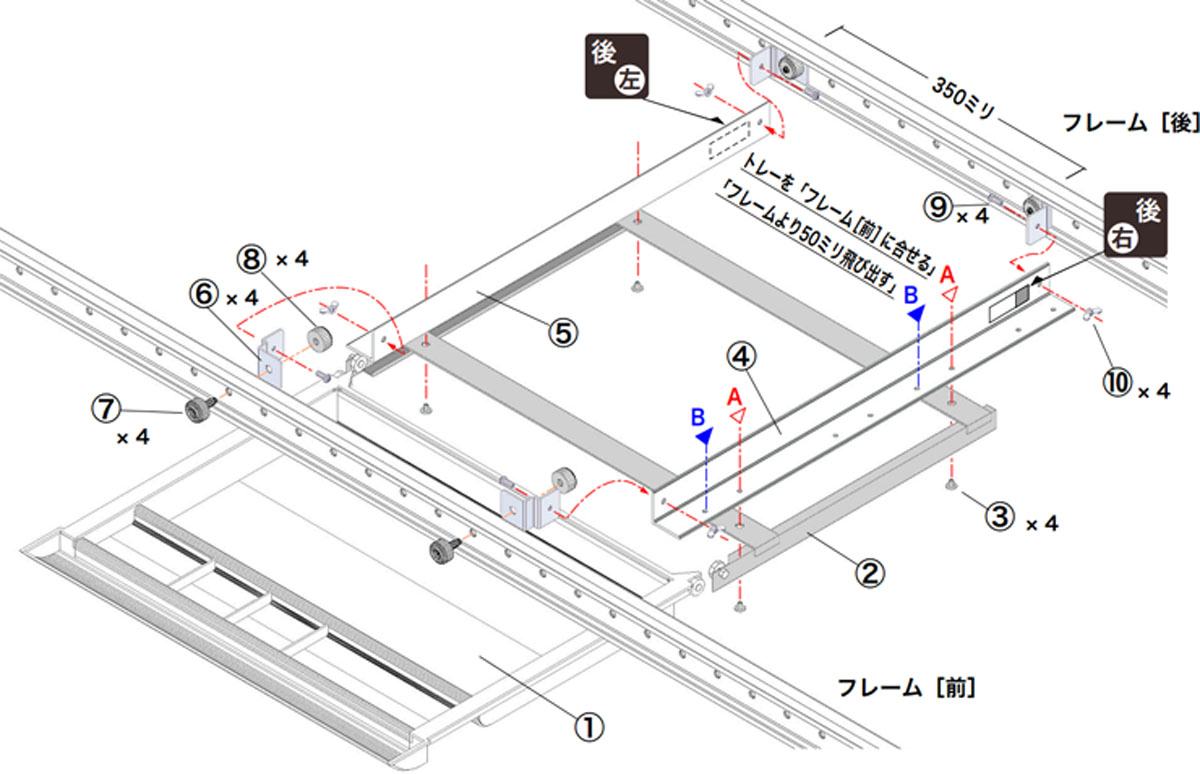

 引出しトレーセット取付図 [注意事項]デスク奥行530ミリ以下には取付け出来ません。







●デスクの間口方向のフレームを利用して、50ミリピッチでお好きな位置にお取付け出来ます。

トレー分解図
*天板奥行:630ミリ以上(脚フレーム奥行:628ミリ)の場合のセット図



部材一覧表

*上図を含む詳しい組立説明書はこちらから
【Adobe Acrobat Readerが必要です

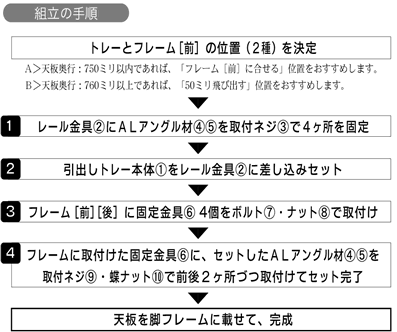

トレーの取付位置は、前後で2種類の位置から選択し取付けが出来ます。
天板奥行:750ミリ以内の場合、A位置(フレーム[前]に面が合います)に取付けます。
天板奥行:760ミリ以上の場合、B位置(フレーム[前]より50ミリ飛出す)に取付けます。

ALアングル材、固定金具等は、「引出しトレーセット」と共通部材です。



   [引出しトレー図面
