SoHo Free Rack／組立方法

組立説明書

単位［ミリ］

［クリックで拡大］

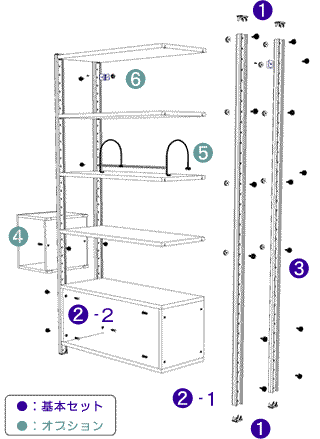

基本セット
1	フレームの両端にフレームキャップを差込みます＊アジャスター（オプション）の場合は、フレームに差し込み、ボルト＆ナットで固定します。
	▼
2	ボックスにフレームを固定ナット＆ボルトで左右各４箇所、六角レンチで締めて固定します
	【４本のフレームが立ち上がります】
	▼
3	棚を取付ける箇所に、ボルト＆ナットを各フレームの同じ高さの位置に取付けて、棚を載せます

オプション
4	サイドボックスは、フレームに固定ナット＆ボルトで各２個で固定します

5	ホールドバーは、サポーターをバーに差し込み、両端をボルトで固定します

6	固定金具（転倒防止対策）は、壁の下地のある高さに合わせて、金具をフレームに取付け、ネジ止めします。＊壁の材質・状態より効果がない場合があります。

	＊アジャスターの取付けも可能です。 ■地震でも倒れにくいラックの提案高さを天井まで設定し、フレームの両端（または下端部のみ）にアジャスターを取付けて、天井と床の間で突っ張ることにより、非常に倒れにくいラックにする事が出来ます。

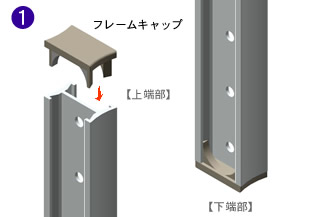

■フレームキャップ取付け

ボックスの内側より固定ナット差込み、ボルトで締めて固定します。
フレーム１本につき２箇所、全部で8ヶ所を取付けたら、六角レンチでしっかりと締めます。

＊ボックスを横にして、フレームの下から２番目の穴（またはより上）にボルトを差込み、固定ナットをレンチで固定して、ボルトを手で回し仮組みしますと組やすくなります。

【連結の場合】　・ジョイントボルトと固定ナット2個で取り付けます。

＊取付け方法が一部変更致しました（2006年1月）

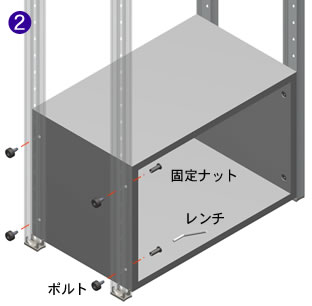

　■オープンボックスの取付け（扉付きも同じ）

　【連結の場合】　棚を平行に取付ける時
　・ジョイントボルトとナット2個で取り付けます。

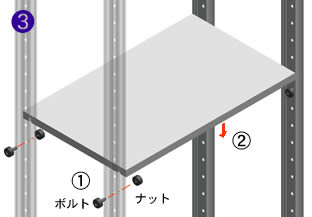

　■棚の取付け

オプション

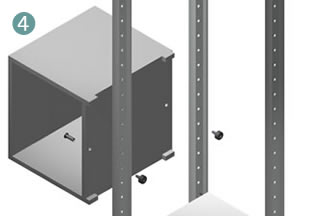

　■サイドボックスの取付け

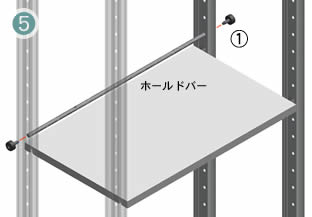

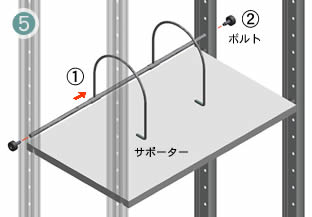

　■ホールドバー＆サーポーターの取付け（サポーターを取付ける場合、先にホールドバーに差込みます）

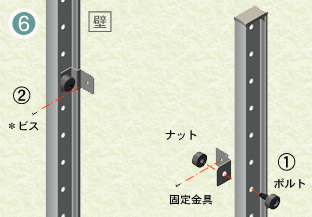

　■壁固定金具の取付け
