オプション
  引出トレー
  キーボードトレー
  キャスター
  天板固定金具
  フレームキャップ
  PCラック

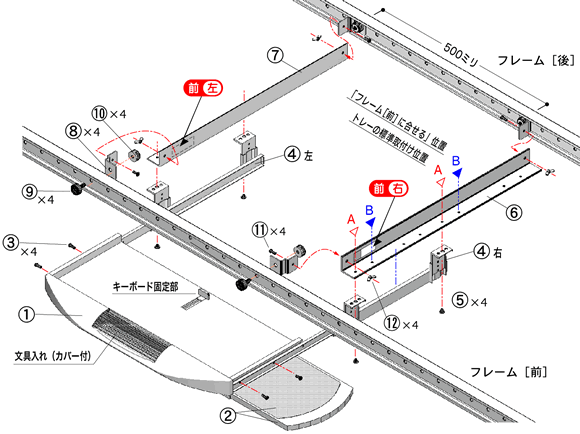

キーボードトレーセット取付図 [注意事項]デスク奥行750ミリ以内での取付けとなります







●デスクの間口方向のフレームを利用して、50ミリピッチでお好きな位置にお取付け出来ます。


*天板奥行:630ミリ以上(脚フレーム奥行:628ミリ)の場合のセット図

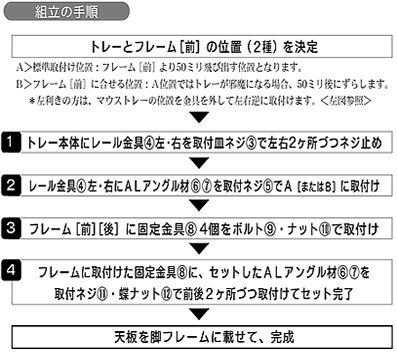

*上図を含む詳しい組立説明書はこちらから
【Adobe Acrobat Readerが必要です

  • トレーの取付位置は、前後で2種類の位置から選択し取付けが出来ます。
    通常A位置に取付けますが、B位置に取付けて50ミリ後(フレーム[前]に面が合います)にセットする事が出来ます。
  • マウストレーを左側にセットする場合、裏面の金具を外して左右逆にして取付けます。

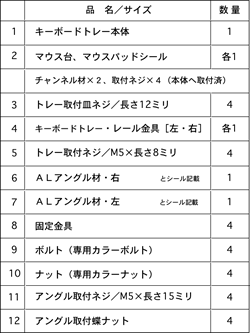

  • ALアングル材、固定金具等は、「引出しトレーセット」と共通部材です。

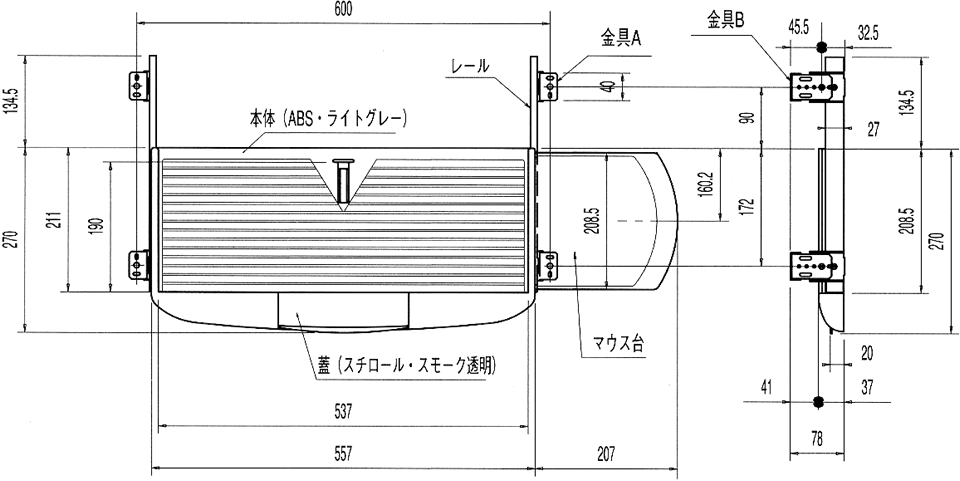

<拡大>

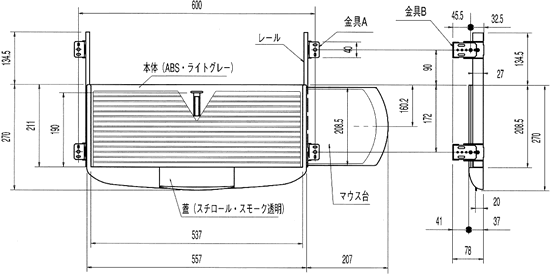

*側面図にはマウストレーが含まれていません。
