オプション/キーボードトレー
キーボードトレーセット
仕  様

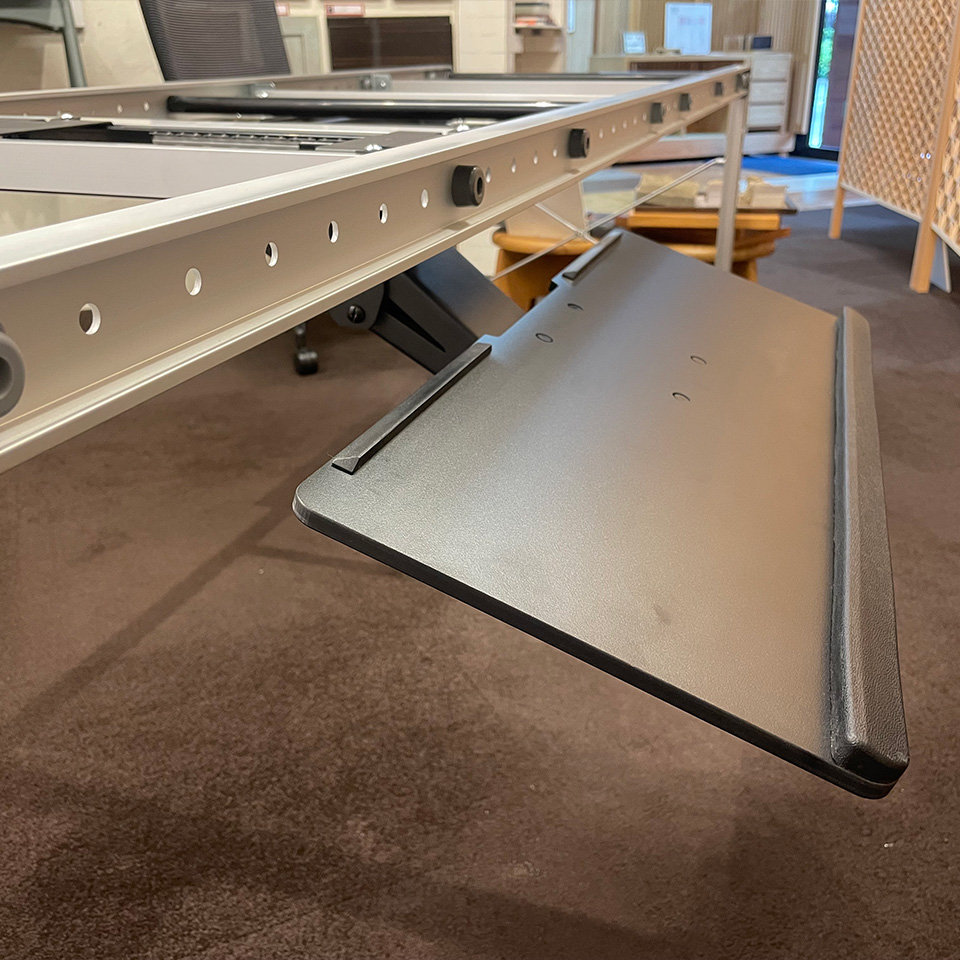

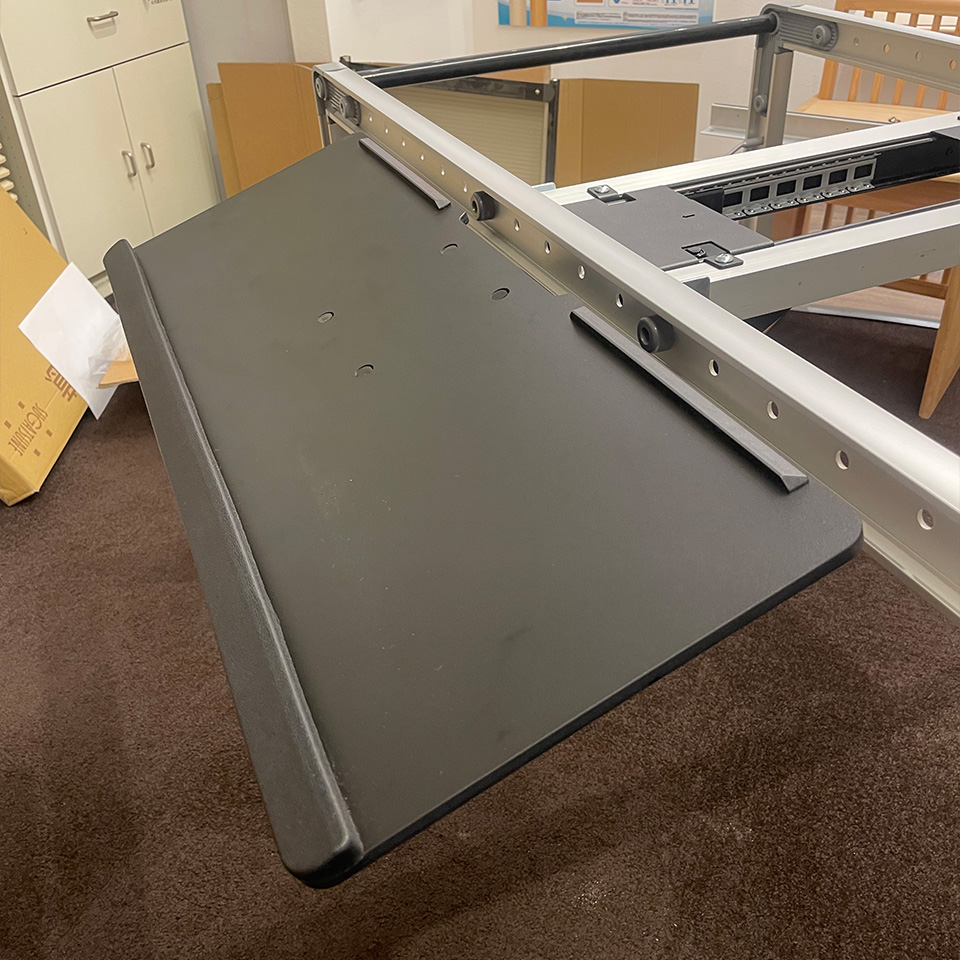

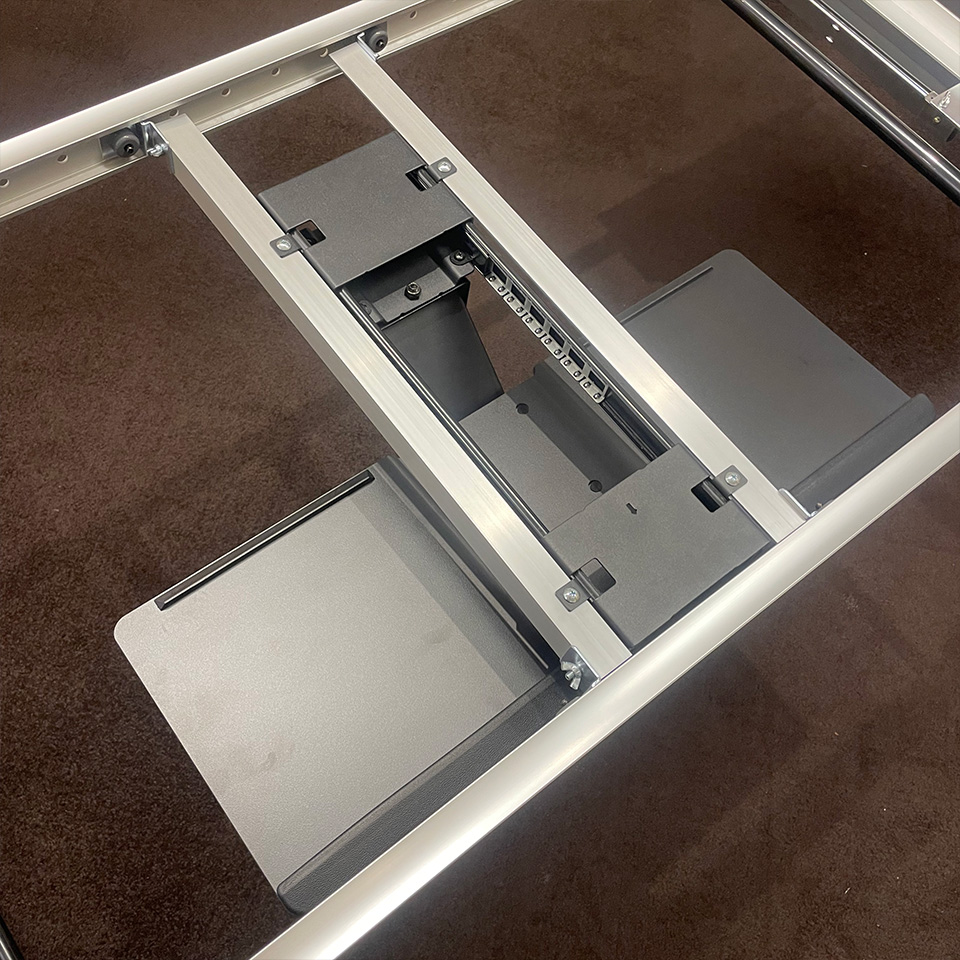

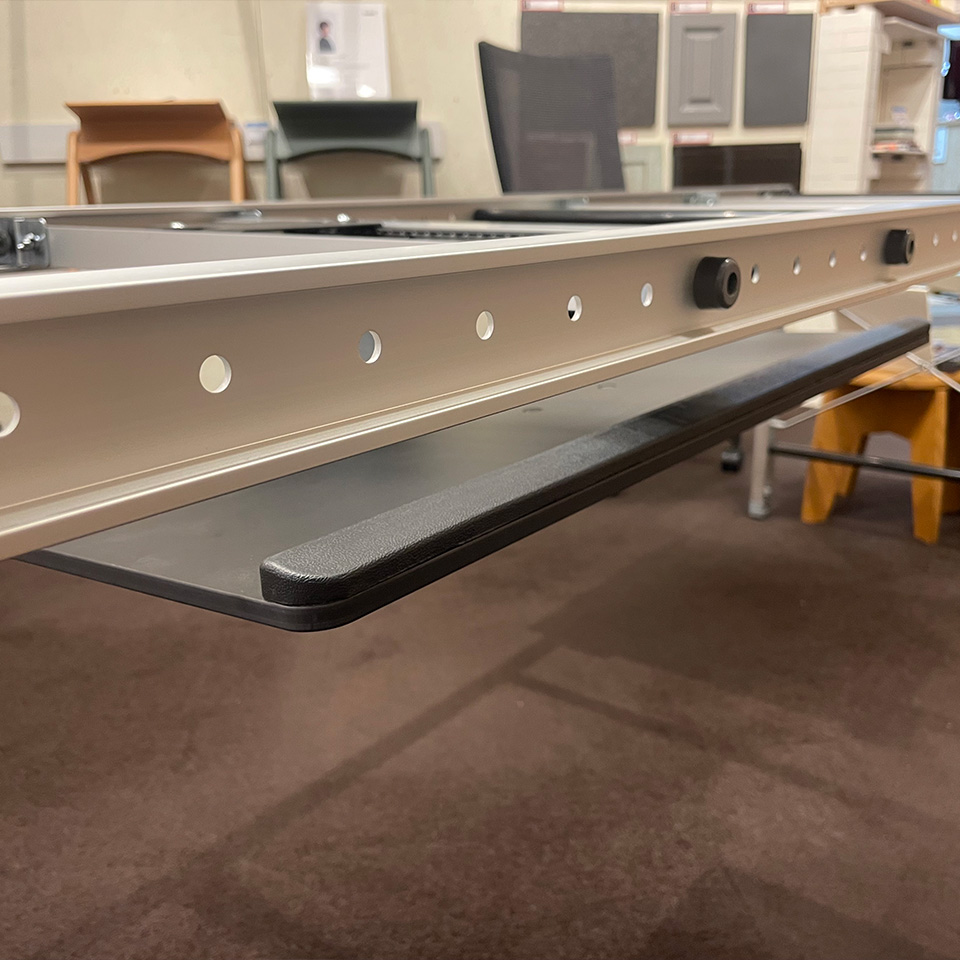

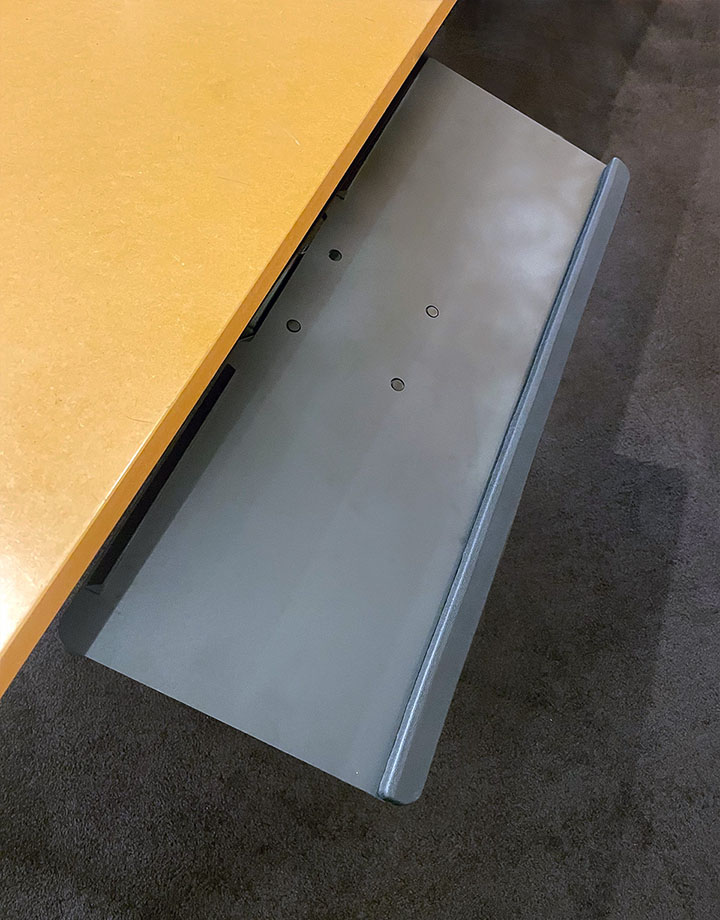

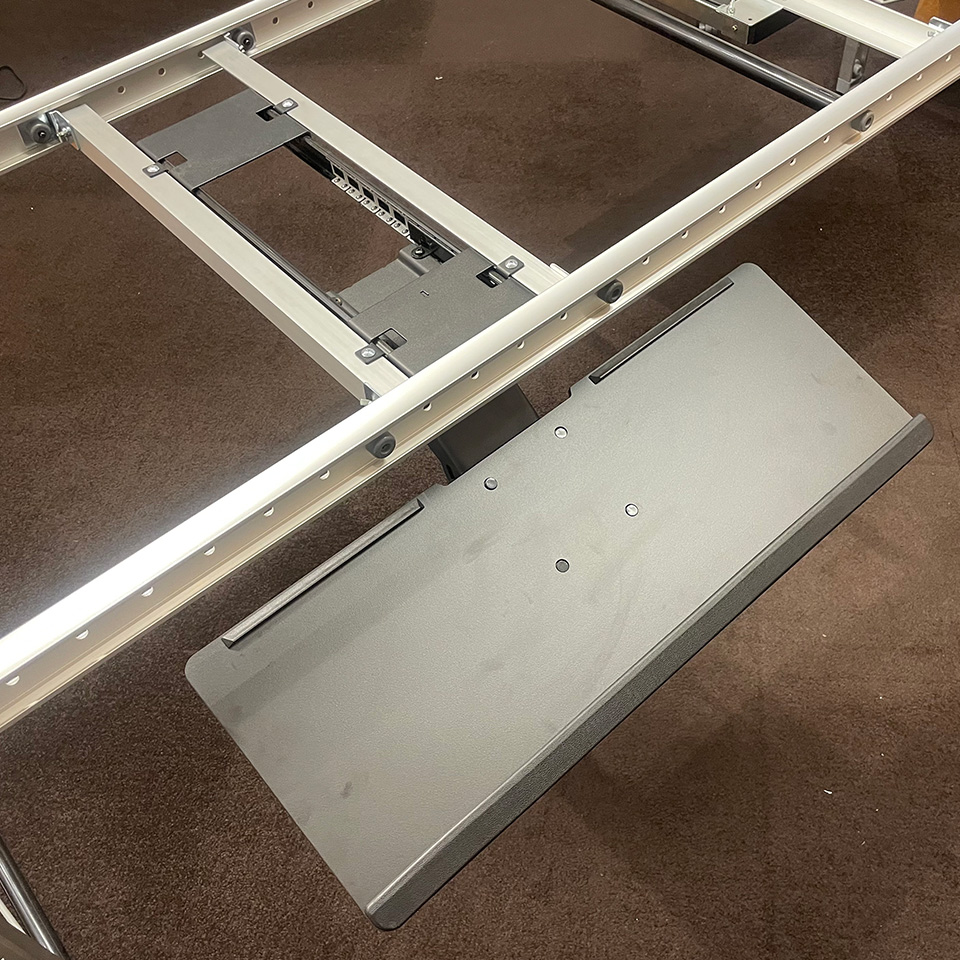

キーボードトレー写真



追加料金:8,400 円/1セット(税別)

*トレーのみの送料:1,200円(5個まで)

  • ● 間口方向で50ミリピッチ自由な位置に取付け出来ます。

● マウストレー付き (左右どちらでも取付けが可能)

● キーボード固定部を調整することにより、楽な姿勢になるようにキーボードを固定できます。 ● 手前の中央部分は文具入れです。

● 手間にスライドさせた時、ブレーキが掛かるスライドレール式です。

● 後付けが出来ます(既にデスクご購入の方も、天板を外しての取付けになります)

   サイズ:間口557ミリ×奥行270ミリ×深さ58(外々寸法)
   カラー:ライトグレー
   材 質:ABS樹脂(金物:アルミ/鋼材)

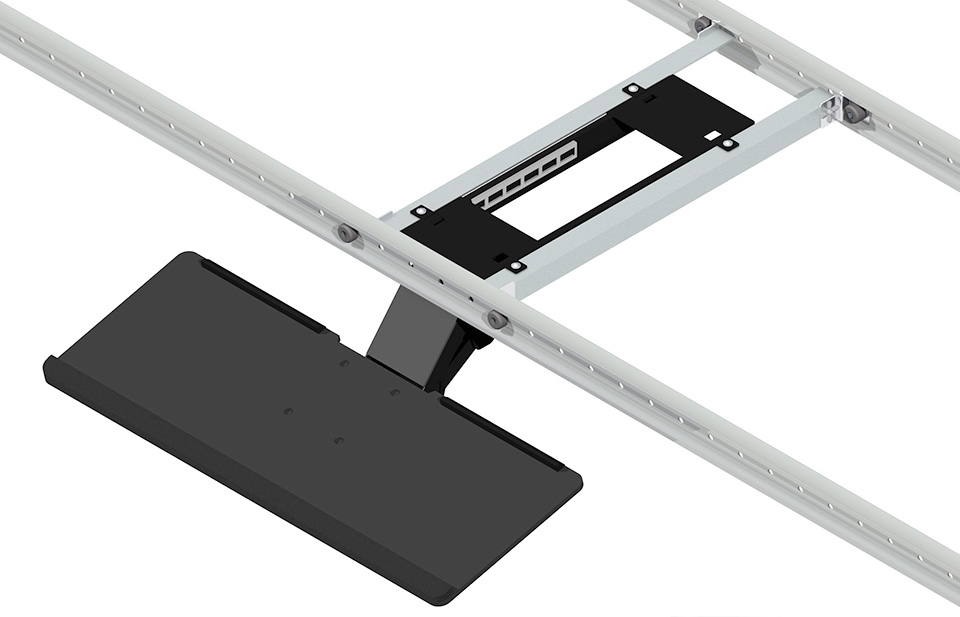

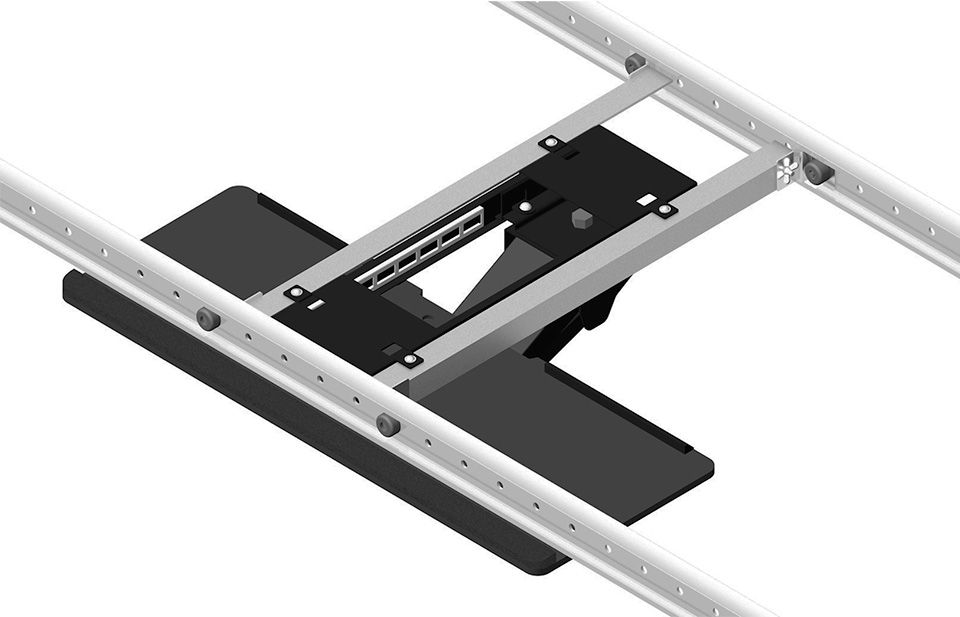

取付説明図

 取付け方法はこちら   組立説明書のダウンロード>

参考図面 「トレー(2種)」をセットした場合の納まり図面



■ご注意点>
取付けには天板間口:851ミリ以上となります。
キーボードトレーを2セット平行に取り付けるには、間口1501ミリ以上必要です。


天板奥行:430~750ミリの範囲でのお取付けをお進め致します。
*800ミリ以上ですと、下図のスライド幅:168ミリが確保出来ないため、脚フレームを前(天板を後)にづらして対応致します。 【下図参考

  トレーと床の間隔は、538ミリ(+15ミリ)となります。
 →ワゴンは、キーボードトレーの下には納まりません。
 →足の入る間隔:538ミリは、一般的にはやや狭いため、ご自身の体型に合せて高さをご変更ください。(50ミリ高くすると下にワゴンが納まります。) [高さ変更:50ミリ高く→ 別途追加料金:5,000円]

キーボードを置く高さは、床より578ミリとなります。
 →通常体型の方では、やや低いため50ミリ高くして628ミリ(デスク高さ:755ミリ)にするとキーボードの操作性も向上します。


トレーに載せられるキーボードの最大サイズは、W535×D190ミリとなります。



引出しとキーボードトレーの両方を取付ける場合は、デスク間口寸法:1351ミリ以上必要です。

  7 トレー(AL型アングル)を脚フレーム(H型)に取付ける際、固定金具の取付け向きにご注意下さい。【Q&A】





納まり図面
<拡大>


540ミリ

700ミリ

(800ミリ)

+1ミリ

+25ミリ

ー25ミリ



図面
図面
図面

*トレーを前フレームに合わせて取付けた場合
*標準位置に取付けた場合
*標準位置に取付けた場合
