オプション/引出トレー
引出しトレーセット
仕  様

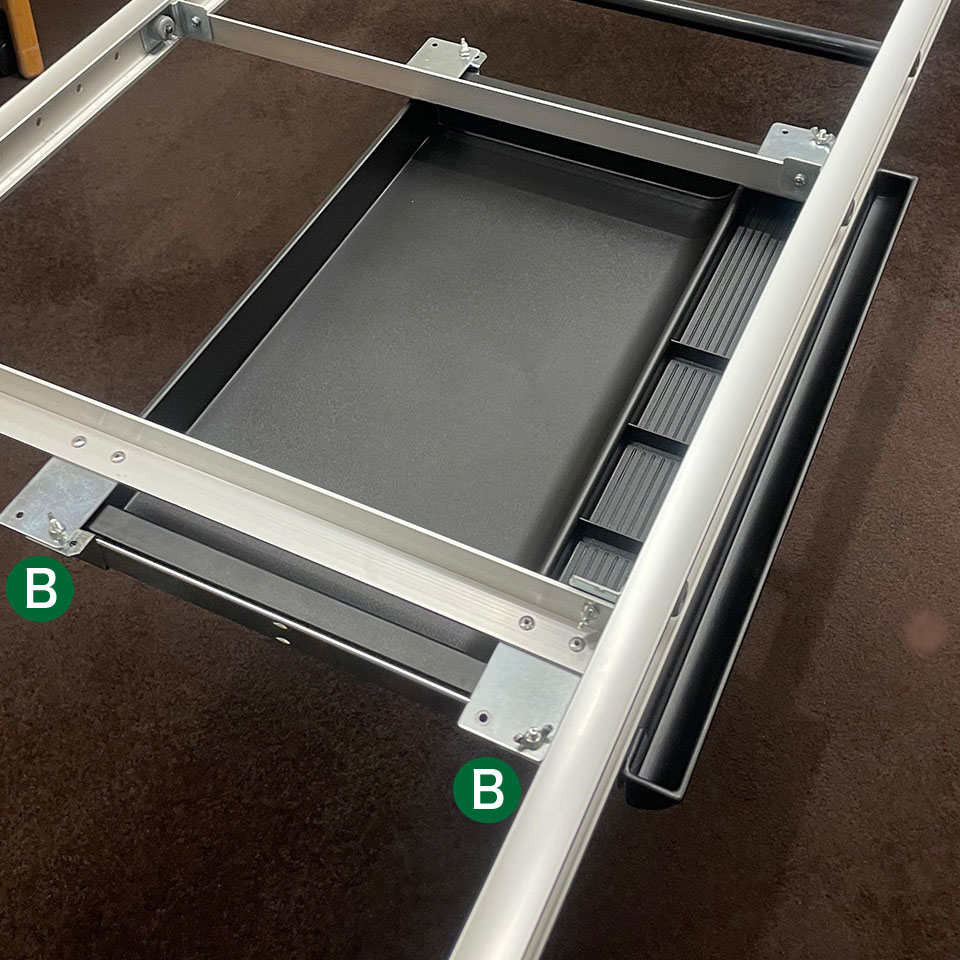

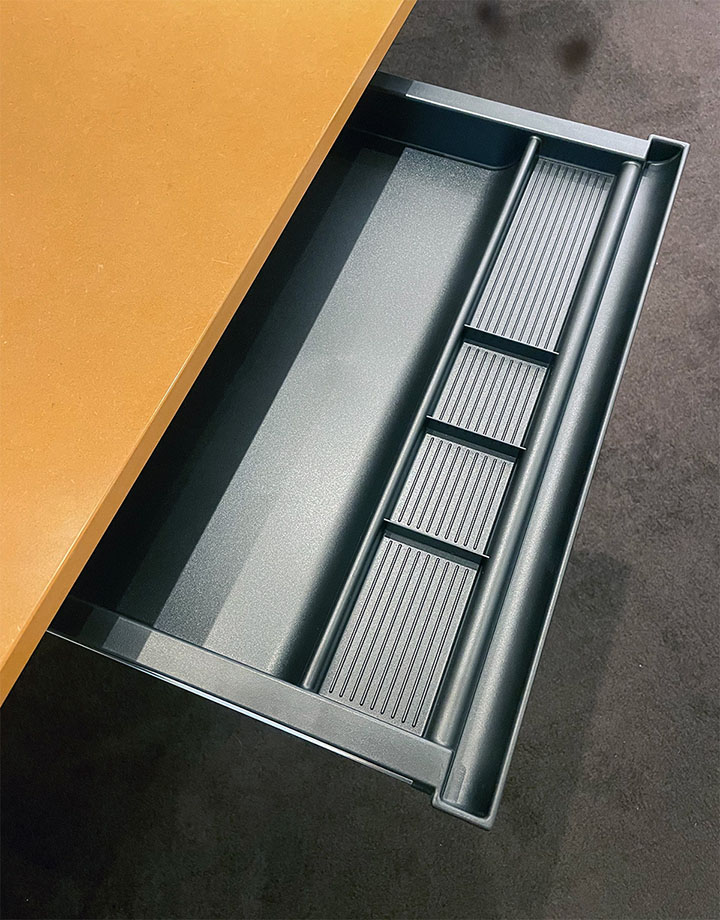

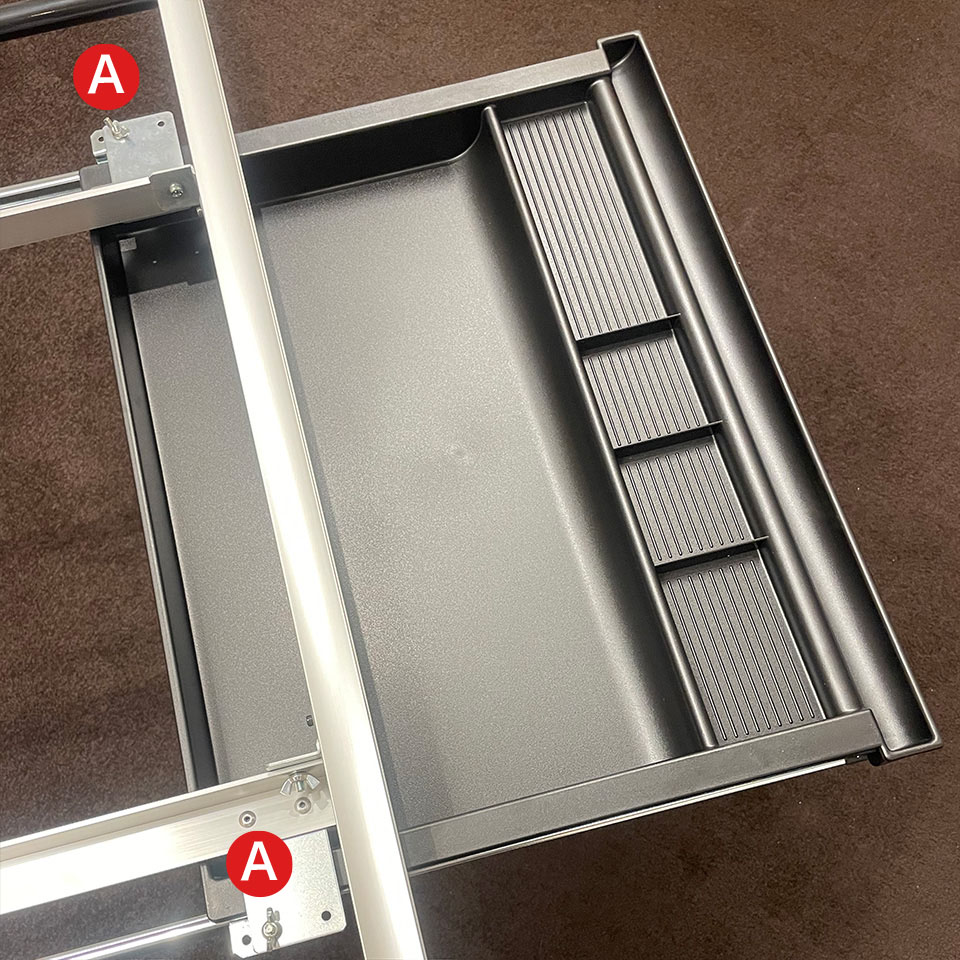

引出しトレー写真



追加料金:6,600 円/1セット(税別)
*トレーのみの送料:1,200円(5個まで)

● 間口方向で50ミリピッチ自由な位置に取付け出来ます。

● 手前は、ペン皿トレー

● ローラーレールによるスライド式

● 後付けが出来ます(既にデスクご購入の方も、天板を外しての取付けになります)

 サイズ:間口529ミリ×奥行460ミリ×深さ48(外々寸法)
 カラー:ライトグレー
 材 質:ABS樹脂(金物:アルミ/鋼材)

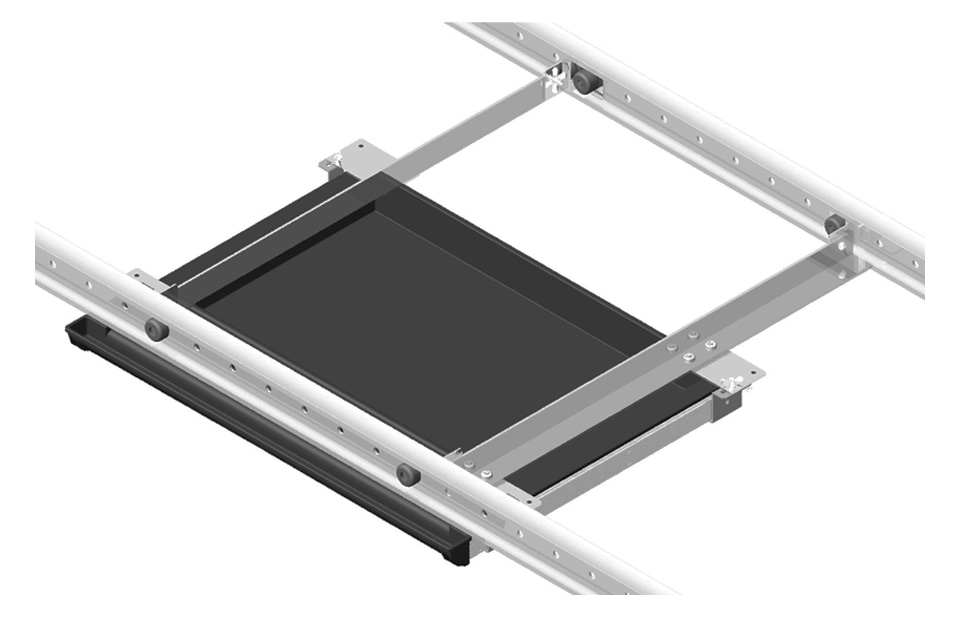

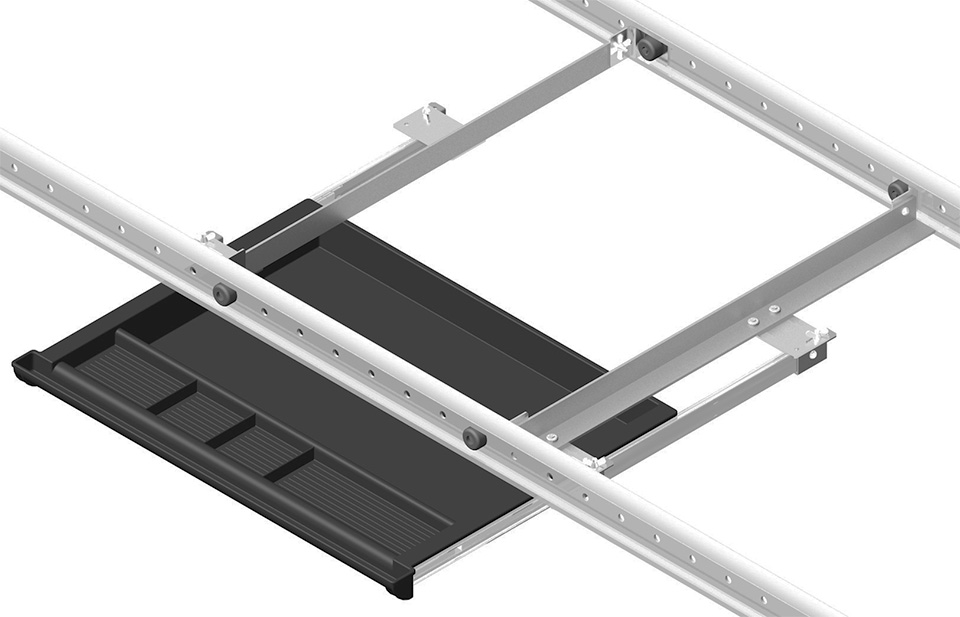

取付説明図

取付け方法はこちら  組立説明書のダウンロード>

トレー図面 本体パーツ写真、図面はこちら
参考図面 「トレー(2種)」をセットした場合の納まり図面



■ご注意点>
取付けには天板間口:701ミリ以上となります。
トレーを2セット平行に取り付けるには、間口1251ミリ以上必要です。
  天板奥行:530~900ミリの範囲でのお取付けとなります。
脚フレーム奥行;428ミリの場合、寸法上、取付けが出来ません。(キーボードトレーは取付け可能です。)
  トレーと床の間隔は、584ミリ(+15ミリ)となります。 →ワゴンは、引出しの下でも納まります。
  天板奥行:900ミリの場合、86ミリ程トレーが引っ込んだ位置になります。若干奥のものが取り難い場合もありますが、通常使用では問題ないものと判断いたします。

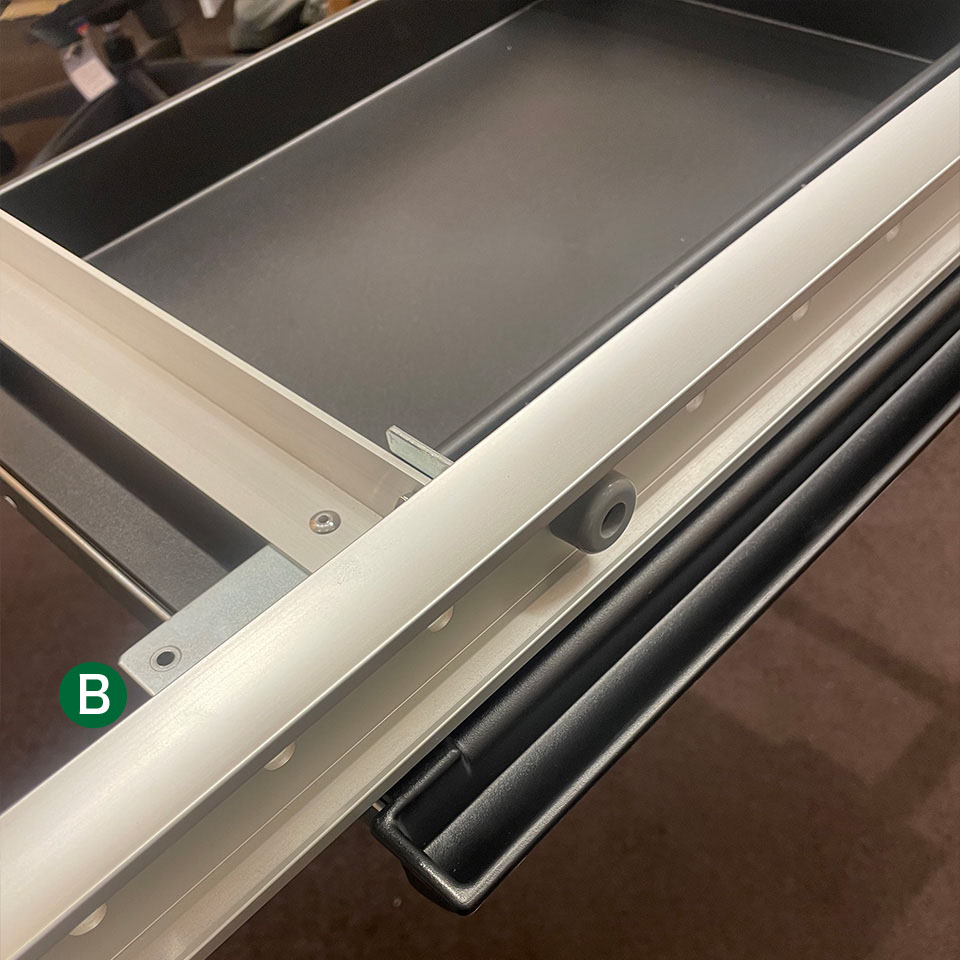

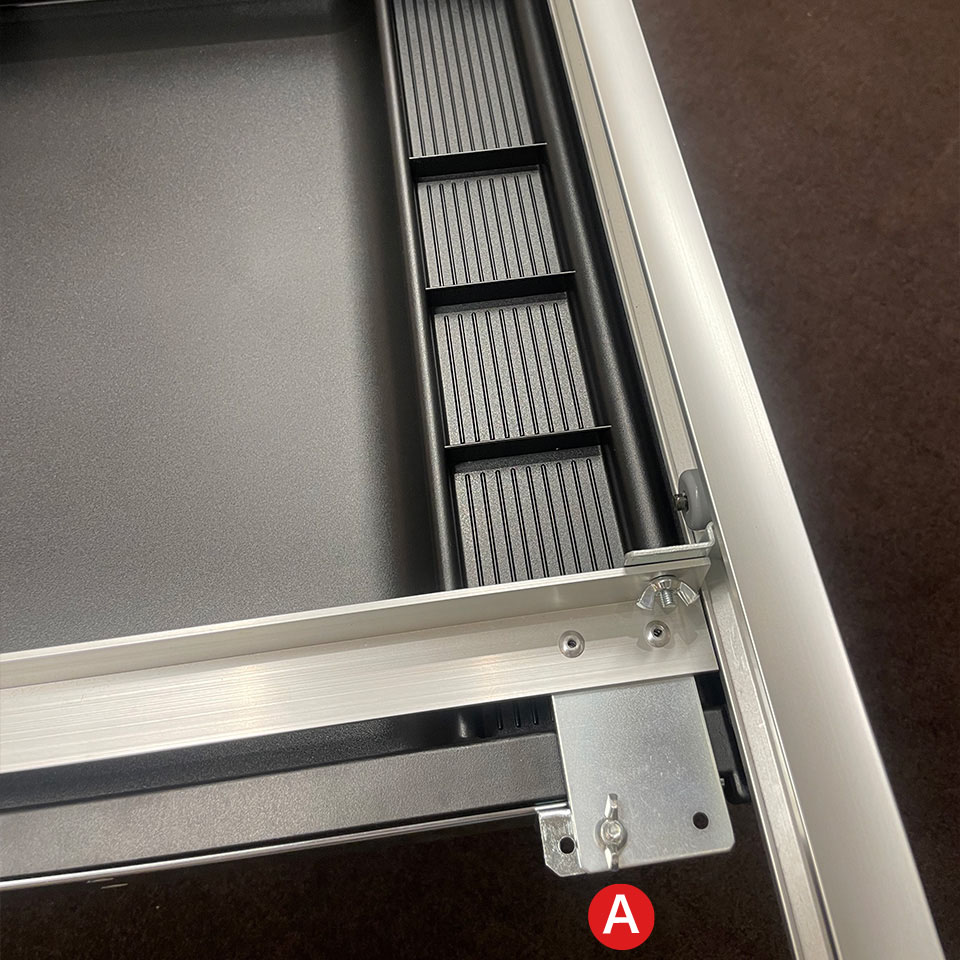

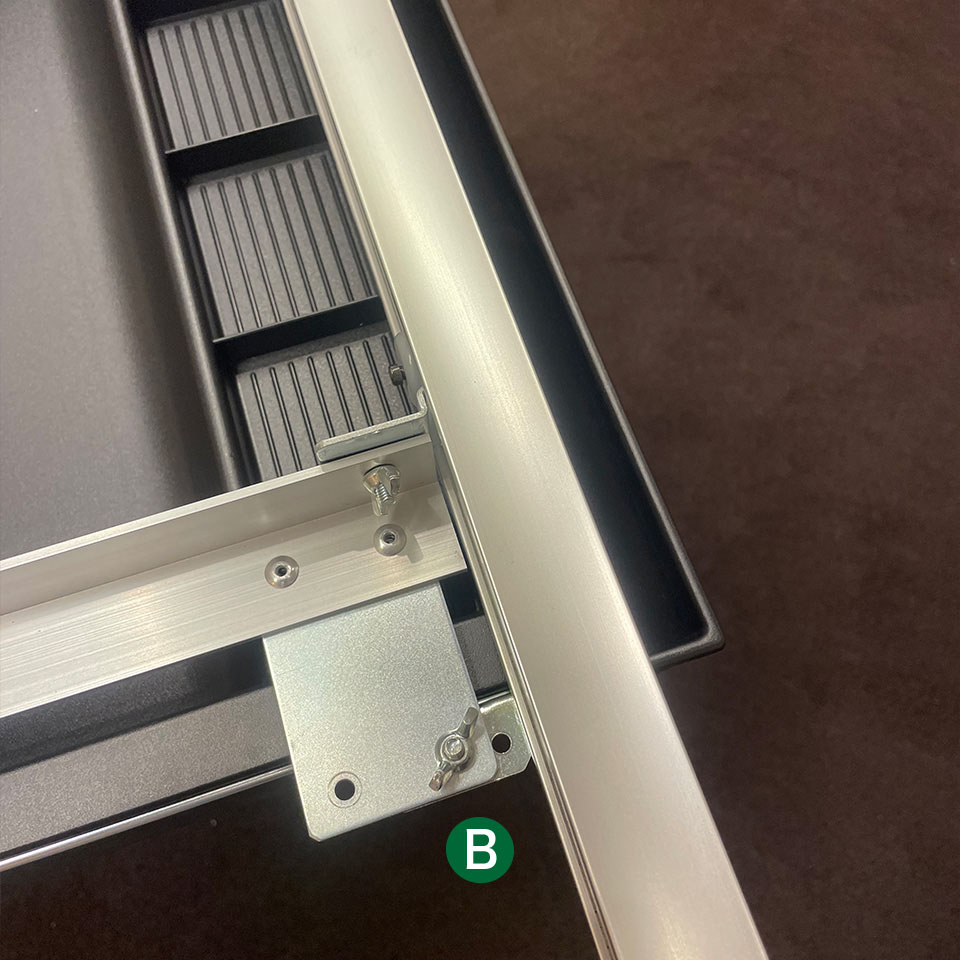

  トレー(AL型アングル)を脚フレーム(H型)に取付ける際、固定金具の取付け向きにご注意下さい。【Q&A】

650ミリ

760ミリ

900ミリ

11ミリ

16ミリ (66ミリ)

86ミリ






引出トレー図D650

引出トレー図D760

引出トレー図D900
  *トレーを前フレームに合わせて取付け

*前フレームより50ミリ前にして取付け

>トレーを前フレームに合わせて取付けると259ミリの飛出しになります。

*奥行:900ミリに取付けると、飛出し寸法が、最大239ミリとなります。
